При ВЧ-магнетронном распылении типичное рабочее давление устанавливается в узком вакуумном диапазоне, обычно между 2 x 10⁻² и 8 x 10⁻² миллибар (мбар). Это конкретное рабочее давление не является произвольным; это критический параметр, необходимый как для зажигания, так и для поддержания стабильной плазмы, при этом он напрямую влияет на качество и характеристики нанесенной тонкой пленки.
Основная проблема ВЧ-распыления заключается в поиске оптимального давления, которое уравновешивает две конкурирующие потребности: оно должно быть достаточно высоким, чтобы обеспечить достаточное количество атомов газа для поддержания стабильной плазмы, и в то же время достаточно низким, чтобы распыленный материал мог эффективно достигать подложки с достаточной энергией для формирования высококачественной пленки.
Роль давления в процессе распыления
Выбор правильного давления имеет основополагающее значение для контроля осаждения. Оно напрямую определяет среду между источником материала (мишенью) и вашей подложкой.
Поддержание плазмы
Процесс распыления начинается с введения инертного газа, обычно аргона, в вакуумную камеру. Прикладывается ВЧ-напряжение, которое ионизирует эти атомы газа, создавая плазму.
Рабочее давление является мерой плотности этих атомов газа. Если давление слишком низкое, атомов будет недостаточно для надежной ионизации, и плазма станет нестабильной или полностью погаснет.
Средняя длина свободного пробега
Средняя длина свободного пробега — это среднее расстояние, которое частица проходит до столкновения с другой частицей. Эта концепция является центральной для понимания влияния давления.
При более низких давлениях средняя длина свободного пробега велика. Атомы, распыленные с мишени, движутся по более прямому пути «прямой видимости» к подложке с минимальным количеством столкновений.
При более высоких давлениях средняя длина свободного пробега мала. Распыленные атомы с гораздо большей вероятностью сталкиваются с атомами газа, рассеиваясь и теряя энергию до достижения подложки.
Скорость осаждения
Давление напрямую влияет на эффективность осаждения. В то время как более высокая ВЧ-мощность увеличивает скорость распыления с мишени, более высокое давление действует против этого.
Увеличение рассеяния при более высоких давлениях означает, что меньше распыленных атомов достигает подложки, что фактически снижает чистую скорость осаждения.
Качество и морфология пленки
Энергия и угол прилета распыленных атомов определяют конечную структуру пленки.
Процесс при более низком давлении приводит к тому, что атомы достигают цели с более высокой кинетической энергией. Это, как правило, приводит к более плотным, более компактным пленкам с лучшей адгезией, но иногда может увеличивать сжимающие напряжения.
Процесс при более высоком давлении приводит к тому, что атомы достигают цели с более низкой энергией под более широким углом из-за рассеяния. Это часто приводит к более пористым пленкам с меньшей плотностью и потенциально другими кристаллическими структурами.
Понимание компромиссов
Не существует единственного «лучшего» давления. Оптимальная настройка всегда является компромиссом, основанным на целях вашего конкретного применения.
Проблема слишком низкого давления
Работа ниже стабильного диапазона (например, < 1 x 10⁻³ мбар для многих систем) затрудняет зажигание и поддержание плазмы. Процесс становится ненадежным и трудным для контроля.
Проблема слишком высокого давления
Чрезмерно высокое давление вызывает значительное рассеяние газа, что резко снижает скорость осаждения. Это также может привести к внедрению атомов газа в растущую пленку, создавая примеси и дефекты, которые ухудшают ее характеристики.
Балансировка конкурирующих факторов
Идеальное давление — это баланс. Вы должны найти золотую середину, которая обеспечивает стабильную плазму, приемлемую скорость осаждения и те характеристики пленки — такие как плотность, напряжение и электрическое сопротивление, — которые требуются вашему применению.
Как выбрать правильное давление для вашей цели
Идеальное давление — это не одно число, а полностью зависит от желаемого результата для вашей тонкой пленки.
- Если ваш основной фокус — плотная пленка с высокой адгезией: Начните с нижней границы стабильного диапазона давления (например, 2 x 10⁻² мбар), чтобы максимизировать энергию атомов, достигающих подложки.
- Если ваш основной фокус — покрытие сложной формы (хорошее покрытие ступеней): Несколько более высокое давление может быть полезным, поскольку усиленное рассеяние помогает атомам оседать на поверхностях, не находящихся в прямой видимости.
- Если ваш основной фокус — минимизация внутреннего напряжения пленки: Вам может потребоваться поэкспериментировать в среднем диапазоне давлений, поскольку это часто является сложной функцией как давления, так и энергии атомов.
В конечном счете, контроль давления распыления является вашим основным инструментом для точной настройки баланса между эффективностью осаждения и конечными физическими свойствами вашего материала.
Сводная таблица:
| Условие давления | Стабильность плазмы | Скорость осаждения | Качество пленки |
|---|---|---|---|
| Слишком низкое (< 1x10⁻³ мбар) | Нестабильная, трудно зажигается | Низкая | Плотная, высокая адгезия, высокое напряжение |
| Оптимальный диапазон (2x10⁻² до 8x10⁻² мбар) | Стабильная | Сбалансированная | Регулируемая плотность и напряжение |
| Слишком высокое (> 8x10⁻² мбар) | Стабильная, но неэффективная | Очень низкая | Пористая, низкая плотность, потенциальные дефекты |
Готовы оптимизировать процесс ВЧ-распыления?
Достижение идеального баланса давления является ключом к получению высококачественных тонких пленок. В KINTEK мы специализируемся на предоставлении прецизионного лабораторного оборудования и расходных материалов, адаптированных к уникальным потребностям вашей лаборатории. Наши эксперты могут помочь вам выбрать правильную систему распыления и параметры для обеспечения стабильной плазмы, оптимальных скоростей осаждения и превосходных характеристик пленки для вашего конкретного применения.
Позвольте нам помочь вам улучшить результаты ваших исследований и производства. Свяжитесь с нашей командой сегодня, чтобы обсудить ваши требования к ВЧ-распылению и узнать, как решения KINTEK могут способствовать вашему успеху.

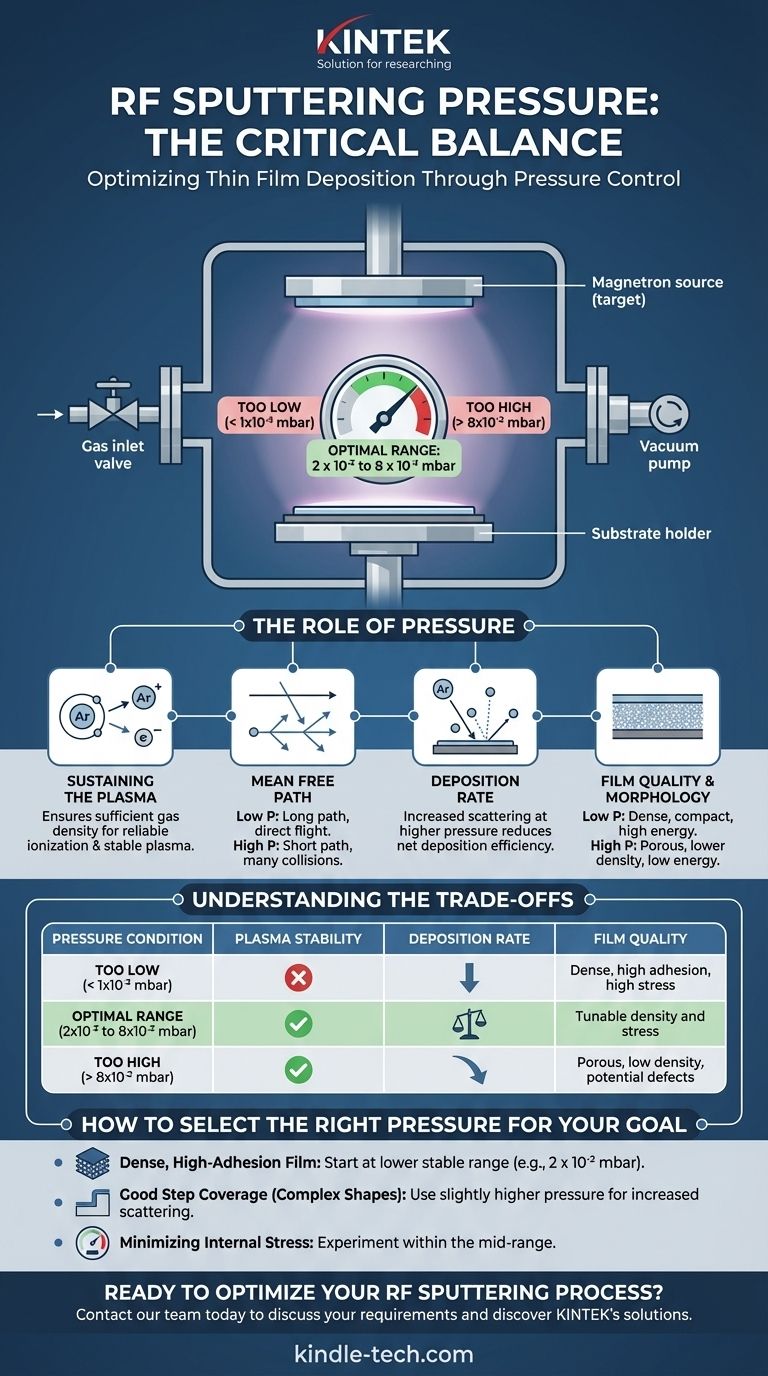

Визуальное руководство
