Наклонная ротационная машина для трубчатой печи с плазменным осаждением (PECVD)

Печь CVD и PECVD

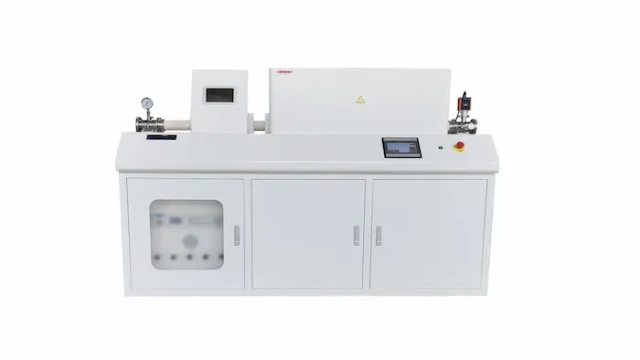

Наклонная ротационная машина для трубчатой печи с плазменным осаждением (PECVD)

Артикул : KT-PE16

Цена может варьироваться в зависимости от спецификации и настройки


Макс. температура
1600 ℃
Постоянная рабочая температура
1550 ℃
Диаметр трубы печи
60 мм
Длина зоны нагрева
2х300 мм
Степень нагрева
0-10 ℃/мин
ISO & CE icon

Доставка:

Свяжитесь с нами чтобы получить подробности о доставке. Наслаждайтесь Гарантия своевременной отправки.

Приложения

KT-PE16 Наклонная вращающаяся печь PECVD Печь PECVD состоит из одного источника высокочастотной плазмы мощностью 500 Вт, одной двухзонной трубчатой печи TF-1200, 4 блоков газового точного управления MFC и одной стандартной вакуумной станции. Макс. печь Рабочая температура до 1600 ℃, трубка печи представляет собой одну керамическую трубку Al2O2 диаметром 60 мм; 4-канальный массовый расходомер MFC с источниками газа CH4, H2, O2 и N2; Вакуумная станция представляет собой один пластинчато-роторный вакуумный насос 4 л/с, макс. Вакуумное давление до 10 Па

Преимущества

  • Источник автоматического согласования плазмы RF, широкий диапазон выходной мощности 5-500 Вт, стабильный выход
  • Доступны система скольжения камеры печи для высокоскоростного нагрева и кратковременного охлаждения, вспомогательное быстрое охлаждение и автоматическое скользящее движение.
  • Программируемый ПИД-регулятор температуры, отличная точность управления и поддержка дистанционного управления и централизованного управления
  • Высокоточное управление массовым расходомером MFC, предварительное смешивание исходных газов и стабильная скорость подачи газа
  • Вакуумный фланец из нержавеющей стали с различными адаптирующими портами для различных установок вакуумных насосных станций, хорошее уплотнение и высокий уровень вакуума
  • CTF Pro использует один 7-дюймовый сенсорный TFT-контроллер, более удобную настройку программы и анализ данных истории.

Преимущество безопасности

  • Трубчатая печь Kindle Tech имеет защиту от перегрузки по току и функцию предупреждения о перегреве, печь автоматически отключает питание
  • Печь встроена в функцию обнаружения тепловой пары, печь прекратит нагрев, и включится сигнал тревоги, как только будет обнаружена поломка или неисправность.
  • PE Pro поддерживает функцию перезапуска при сбое питания, печь возобновляет программу нагрева печи, когда питание поступает после сбоя.

Технические характеристики

Модель печи ПЭ-1600-60
Макс. температура 1600 ℃
Постоянная рабочая температура 1550 ℃
Материал трубы печи Трубка Al2O3 высокой чистоты
Диаметр трубы печи 60мм
Длина зоны нагрева 2x300мм
Материал камеры Японское глиноземное волокно
Нагревательный элемент Дисилицид молибдена
Степень нагрева 0-10℃/мин
Тепловая пара тип Б
Регулятор температуры Цифровой ПИД-регулятор/ПИД-регулятор с сенсорным экраном
Точность контроля температуры ±1℃
ВЧ плазменный блок
Выходная мощность 5-500 Вт регулируется со стабильностью ± 1%
РЧ частота 13,56 МГц ±0,005% стабильность
Сила отражения 350 Вт макс.
Соответствие автоматический
Шум <50 дБ
Охлаждение Воздушное охлаждение.
Блок точного управления газом
Расходомер массовый расходомер МФЦ
Газовые каналы 4 канала
Скорость потока MFC1: 0-5SCCM O2
МФЦ2: 0-20СКМЧ4
MFC3: 0-100SCCM H2
MFC4: 0-500 SCCM N2
Линейность ±0,5% полной шкалы
Повторяемость ±0,2% полной шкалы
Трубопровод и клапан Нержавеющая сталь
Максимальное рабочее давление 0,45 МПа
Контроллер расходомера Контроллер с цифровой ручкой/контроллер с сенсорным экраном
Стандартный вакуумный блок (опционально)
Вакуумный насос Ротационно-пластинчатый вакуумный насос
Производительность насоса 4 л/с
Вакуумный всасывающий патрубок КФ25
Вакуумметр Силиконовый вакуумметр Пирани/Сопротивление
Номинальное вакуумметрическое давление 10Па
Блок высокого вакуума (опционально)
Вакуумный насос Ротационно-лопастной насос+молекулярный насос
Производительность насоса 4л/с+110л/с
Вакуумный всасывающий патрубок КФ25
Вакуумметр Составной вакуумметр
Номинальное вакуумметрическое давление 6x10-5Па
Вышеуказанные спецификации и настройки могут быть настроены

Стандартный пакет

Нет. Описание Количество
1 печь 1
2 Кварцевая трубка 1
3 Вакуумный фланец 2
4 Трубчатый термоблок 2
5 Крючок для термоблока трубки 1
6 Термостойкая перчатка 1
7 ВЧ источник плазмы 1
8 Точный контроль газа 1
9 Вакуумная установка 1
10 Руководство по эксплуатации 1

Дополнительная настройка

  • Обнаружение и мониторинг трубных газов, таких как H2, O2 и т. д.
  • Независимый мониторинг и запись температуры печи
  • Коммуникационный порт RS 485 для удаленного управления ПК и экспорта данных
  • Вставьте регулятор расхода подачи газов, такой как массовый расходомер и поплавковый расходомер.
  • Регулятор температуры с сенсорным экраном и универсальными удобными для оператора функциями
  • Высоковакуумные насосные станции, такие как лопастной вакуумный насос, молекулярный насос, диффузионный насос

Предупреждения

Безопасность оператора – первостепенная задача! Пожалуйста, используйте оборудование с осторожностью. Работа с легковоспламеняющимися, взрывоопасными или токсичными газами очень опасна, операторы должны принять все необходимые меры предосторожности перед запуском оборудования. Работа с избыточным давлением внутри реакторов или камер опасна, оператор должен строго соблюдать технику безопасности. Следует также соблюдать особую осторожность при работе с материалами, реагирующими с воздухом, особенно в условиях вакуума. Утечка может привести к попаданию воздуха в аппарат и вызвать бурную реакцию.

Создан для вас

KinTek предоставляет специализированные услуги и оборудование для клиентов по всему миру, наша специализированная командная работа и богатый опыт инженеров способны выполнить индивидуальные требования к аппаратному и программному оборудованию, а также помочь нашим клиентам создать эксклюзивное и индивидуальное оборудование и решение!

Не могли бы вы поделиться своими идеями с нами, наши инженеры готовы для вас прямо сейчас!

FAQ

Что такое печь CVD?

Химическое осаждение из паровой фазы (CVD) — это технология, в которой используются различные источники энергии, такие как нагрев, возбуждение плазмы или световое излучение, для химической реакции газообразных или парообразных химических веществ на газовой фазе или на границе газ-твердое тело с образованием твердых отложений в реакторе с помощью химическая реакция. Проще говоря, два или более газообразных сырья вводятся в реакционную камеру, а затем они реагируют друг с другом с образованием нового материала и его осаждением на поверхности подложки.

Печь CVD представляет собой комбинированную систему печей с высокотемпературной трубчатой печью, блоком управления газами и вакуумным блоком, она широко используется для экспериментов и производства композитных материалов, процессов микроэлектроники, полупроводниковой оптоэлектроники, использования солнечной энергии, оптоволоконной связи, сверхпроводников. технология, поле защитного покрытия.

Что такое физическое осаждение из паровой фазы (PVD)?

Физическое осаждение из паровой фазы (PVD) — это метод осаждения тонких пленок путем испарения твердого материала в вакууме и последующего осаждения его на подложку. Покрытия PVD отличаются высокой прочностью, устойчивостью к царапинам и коррозии, что делает их идеальными для различных применений, от солнечных элементов до полупроводников. PVD также создает тонкие пленки, способные выдерживать высокие температуры. Однако PVD может быть дорогостоящим, и стоимость варьируется в зависимости от используемого метода. Например, испарение является дешевым методом PVD, а ионно-лучевое распыление довольно дорого. С другой стороны, магнетронное распыление более дорогое, но более масштабируемое.

Что такое источники термического испарения?

Источники термического испарения - это устройства, используемые в системах термического испарения для нанесения тонких пленок на подложки. Они работают за счет нагрева материала (испарителя) до высоких температур, в результате чего он испаряется, а затем конденсируется на подложке, образуя тонкую пленку.

Что такое вращающаяся трубчатая печь?

Вращающаяся трубчатая печь представляет собой круговую печь, которая вращается во время термообработки. Предназначен для нагрева сыпучих материалов для физико-химической обработки и используется для непрерывной обработки материалов. Эти печи имеют металлический барабан, футерованный огнеупором, который установлен под углом и может сжигать в своей рабочей части пылевидное, твердое, газообразное или жидкое топливо. Вращающиеся трубчатые печи имеют широкий спектр применения, включая производство таких материалов, как глинозем, вермикулит, железорудные окатыши и цементный клинкер, а также процессы окисления и прокаливания.

Что такое метод PECVD?

PECVD (химическое осаждение из паровой фазы с плазменным усилением) — это процесс, используемый в производстве полупроводников для нанесения тонких пленок на микроэлектронные устройства, фотогальванические элементы и панели дисплеев. В PECVD прекурсор вводится в реакционную камеру в газообразном состоянии, и с помощью плазменных реакционноспособных сред прекурсор диссоциирует при гораздо более низких температурах, чем при CVD. Системы PECVD обеспечивают превосходную однородность пленки, низкотемпературную обработку и высокую производительность. Они используются в самых разных областях и будут играть все более важную роль в полупроводниковой промышленности, поскольку спрос на передовые электронные устройства продолжает расти.

Как работает печь CVD?

Печь CVD состоит из блока высокотемпературной трубчатой печи, блока точного управления источником реагирующего газа, вакуумной насосной станции и соответствующих сборочных частей.

Вакуумный насос предназначен для удаления воздуха из реакционной трубы и обеспечения отсутствия нежелательных газов внутри реакционной трубы, после чего трубчатая печь нагреет реакционную трубу до заданной температуры, после чего блок точного управления источником реакционного газа может вводить различные газы с заданным соотношением в трубку печи для химической реакции, химическое осаждение из паровой фазы будет образовываться в печи CVD.

Что такое RF PECVD?

RF PECVD означает радиочастотное плазменное химическое осаждение из паровой фазы, которое представляет собой метод, используемый для приготовления поликристаллических пленок на подложке с использованием плазмы тлеющего разряда для воздействия на процесс во время химического осаждения из паровой фазы при низком давлении. Метод RF PECVD хорошо зарекомендовал себя для стандартной технологии кремниевых интегральных схем, где в качестве подложек обычно используются плоские пластины. Преимущество этого метода заключается в возможности дешевого изготовления пленки и высокой эффективности осаждения. Материалы также могут быть нанесены в виде пленок с переменным показателем преломления или в виде стопки нанопленок, каждая из которых имеет разные свойства.

Какие методы используются для нанесения тонких пленок?

Двумя основными методами, используемыми для нанесения тонких пленок, являются химическое осаждение из паровой фазы (CVD) и физическое осаждение из паровой фазы (PVD). CVD включает введение газов-реагентов в камеру, где они реагируют на поверхности пластины с образованием твердой пленки. PVD не включает химических реакций; вместо этого внутри камеры создаются пары составляющих материалов, которые затем конденсируются на поверхности пластины, образуя твердую пленку. Общие типы PVD включают осаждение испарением и осаждение распылением. Существует три типа методов напыления: термическое испарение, электронно-лучевое испарение и индуктивный нагрев.

Что такое магнетронное распыление?

Магнетронное напыление — это метод нанесения покрытия на основе плазмы, используемый для получения очень плотных пленок с превосходной адгезией, что делает его универсальным методом создания покрытий на материалах с высокой температурой плавления, которые не могут испаряться. Этот метод создает магнитно-удерживаемую плазму вблизи поверхности мишени, где положительно заряженные энергичные ионы сталкиваются с отрицательно заряженным материалом мишени, вызывая выброс или «распыление» атомов. Эти выброшенные атомы затем осаждаются на подложку или пластину для создания желаемого покрытия.

Что такое МпкВД?

MPCVD расшифровывается как Microwave Plasma Chemical Vapor Deposition и представляет собой процесс осаждения тонких пленок на поверхность. Он использует вакуумную камеру, микроволновый генератор и систему подачи газа для создания плазмы, состоящей из реагирующих химических веществ и необходимых катализаторов. MPCVD широко используется в сети ANFF для осаждения слоев алмаза с использованием метана и водорода для выращивания нового алмаза на подложке с алмазными затравками. Это многообещающая технология производства недорогих высококачественных крупных алмазов, которая широко используется в полупроводниковой и алмазообрабатывающей промышленности.

Каковы основные типы источников термического испарения?

К основным типам источников термического испарения относятся резистивные источники испарения, электронно-лучевые источники испарения и вспышечные источники испарения. Каждый тип использует различные методы нагрева испарителя, такие как резистивный нагрев, электронно-лучевой нагрев или прямой контакт с горячей поверхностью.

Как работает вращающаяся трубчатая печь?

Вращающаяся трубчатая печь представляет собой круговую печь, которая вращается во время термообработки. Он сжигает топливо, и образующиеся нагревательные газы направляются к образцу. Печь представляет собой металлический барабан, футерованный огнеупором, установленный под углом. Сыпучие материалы нагреваются для физико-химической обработки, и тепло передается от источника тепла к вращающейся трубке, в которой находится образец. Вращающиеся трубчатые печи предназначены для непрерывной обработки материалов и имеют несколько зон терморегулирования. Они имеют широкий спектр применения, включая производство глинозема, вермикулита, железорудных окатышей и цементного клинкера.

Для чего используется PECVD?

PECVD (плазменное химическое осаждение из паровой фазы) широко используется в полупроводниковой промышленности для изготовления интегральных схем, а также в фотоэлектрической, трибологической, оптической и биомедицинской областях. Он используется для осаждения тонких пленок для микроэлектронных устройств, фотогальванических элементов и панелей дисплея. PECVD может производить уникальные соединения и пленки, которые невозможно создать только с помощью обычных методов CVD, а также пленки, демонстрирующие высокую стойкость к растворителям и коррозии, а также химическую и термическую стабильность. Он также используется для производства гомогенных органических и неорганических полимеров на больших поверхностях и алмазоподобного углерода (DLC) для трибологических применений.

Какой газ используется в процессе CVD?

В процессе CVD можно использовать огромные источники газа, общие химические реакции CVD включают пиролиз, фотолиз, восстановление, окисление, окислительно-восстановительный процесс, поэтому газы, участвующие в этих химических реакциях, могут использоваться в процессе CVD.

В качестве примера возьмем выращивание CVD-графена. Газы, используемые в процессе CVD, будут CH4, H2, O2 и N2.

Что такое оборудование для нанесения тонких пленок?

Оборудование для нанесения тонких пленок относится к инструментам и методам, используемым для создания и нанесения тонкопленочных покрытий на материал подложки. Эти покрытия могут быть изготовлены из различных материалов и иметь различные характеристики, которые могут улучшить или изменить характеристики подложки. Физическое осаждение из паровой фазы (PVD) — популярный метод, при котором твердый материал испаряется в вакууме, а затем наносится на подложку. Другие методы включают испарение и распыление. Оборудование для нанесения тонких пленок используется, в частности, в производстве оптоэлектронных устройств, медицинских имплантатов и прецизионной оптики.

PACVD - это PECVD?

Да, PACVD (химическое осаждение из паровой фазы с плазменным усилением) — это еще один термин для PECVD (химическое осаждение из паровой фазы с плазменным усилением). В этом процессе используется энергичная плазма, сформированная в электрическом поле, для активации реакции CVD при более низких температурах, чем при термическом CVD, что делает его идеальным для подложек или осаждаемых пленок с низким тепловым балансом. Варьируя плазму, можно дополнительно контролировать свойства осаждаемой пленки. Большинство процессов PECVD проводятся при низком давлении для стабилизации плазмы разряда.

Почему магнетронное распыление?

Магнетронное напыление предпочтительнее из-за его способности достигать высокой точности толщины пленки и плотности покрытий, превосходя методы испарения. Этот метод особенно подходит для создания металлических или изоляционных покрытий с особыми оптическими или электрическими свойствами. Кроме того, системы магнетронного распыления могут быть оснащены несколькими источниками магнетронов.

Что такое машина Mpcvd?

Установка MPCVD (микроволновое плазменно-химическое осаждение из паровой фазы) представляет собой лабораторное оборудование, используемое для выращивания высококачественных алмазных пленок. Он использует углеродсодержащий газ и микроволновую плазму для создания плазменного шара над алмазной подложкой, который нагревает ее до определенной температуры. Плазменный шар не соприкасается со стенкой полости, что делает процесс роста алмаза свободным от примесей и повышает качество алмаза. Система MPVD состоит из вакуумной камеры, микроволнового генератора и системы подачи газа, которая регулирует подачу газа в камеру.

Какие бывают вращающиеся печи?

Типы вращающихся печей включают вращающиеся и опрокидывающиеся печи, которые могут вращаться и наклоняться, обеспечивая единообразие при сушке и нанесении покрытий. Печи KINTEK повышают эффективность, предлагая варианты многозонного нагрева, используя волокно из глинозема для огнеупорной футеровки и используя регуляторы температуры. Эти печи подходят для непрерывной обработки и периодических операций. Кроме того, их можно открывать для использования различных пробирок или реакторов. Оцинкованное покрытие, покрытое эпоксидной краской, обеспечивает более длительный срок службы и эстетичный вид. В целом, вращающиеся и наклонные печи популярны для производства материалов, процессов сушки, старения и окисления.

Как работают источники термического испарения?

Источники термического испарения работают путем пропускания электрического тока через резистивный материал, который нагревается до высоких температур. Это тепло передается испарителю, заставляя его плавиться и испаряться. Затем пар проходит через вакуумную камеру и конденсируется на подложке, образуя тонкую пленку.

Каков основной принцип ССЗ?

Основной принцип химического осаждения из паровой фазы (CVD) заключается в воздействии на подложку одного или нескольких летучих прекурсоров, которые вступают в реакцию или разлагаются на ее поверхности, образуя тонкопленочный осадок. Этот процесс можно использовать для различных применений, таких как создание рисунка на пленках, изоляционных материалах и проводящих металлических слоях. CVD — универсальный процесс, с помощью которого можно синтезировать покрытия, порошки, волокна, нанотрубки и монолитные компоненты. Он также способен производить большинство металлов и металлических сплавов и их соединений, полупроводников и неметаллических систем. Осаждение твердого вещества на нагретой поверхности в результате химической реакции в паровой фазе характеризует процесс CVD.

Каковы преимущества вращающейся трубчатой печи?

К преимуществам вращающейся трубчатой печи относятся улучшенная диффузия газа, сниженный расход газа, повышенная эффективность термообработки и улучшенная однородность продукта. Эти печи обеспечивают эффективный способ передачи тепла за короткое время и непрерывного запуска партий материалов. Вращающиеся трубчатые печи могут быть спроектированы по индивидуальному заказу с учетом конкретных требований, включая контроль температуры, размер рабочего пространства, время пребывания, скорость вращения трубы и скорость потока атмосферы. При выборе трубы для вращающейся трубчатой печи ключевыми моментами, которые следует учитывать, являются скорость вращения, количество материала, диаметр трубы, длина подвеса и толщина трубы.

Какова функция вращающейся трубчатой печи?

Функцией вращающейся трубчатой печи является нагрев сыпучих материалов для физико-химической обработки. Печь оснащена вращающейся трубкой, которая удерживает образец и подает тепло в нескольких зонах термоконтроля. Нагревательные газы, образующиеся при сгорании топлива, направляются к образцу через печь. Вращающиеся трубчатые печи используются для производства таких материалов, как глинозем, вермикулит, железорудные окатыши и цементный клинкер, а также для процессов окисления и прокаливания. Эти печи могут быть изготовлены из керамики, кварца или жаропрочного сплава и могут быть построены с широким диапазоном температур для различных применений.

Каковы преимущества PECVD?

Основными преимуществами PECVD являются его способность работать при более низких температурах осаждения, обеспечивая лучшее соответствие и ступенчатое покрытие на неровных поверхностях, более жесткий контроль процесса тонкопленочного осаждения и высокие скорости осаждения. PECVD позволяет успешно применять его в ситуациях, когда обычные температуры CVD могут потенциально повредить устройство или подложку, на которую наносится покрытие. Работая при более низкой температуре, PECVD создает меньшее напряжение между слоями тонкой пленки, обеспечивая высокоэффективные электрические характеристики и соединение в соответствии с очень высокими стандартами.

В чем преимущество системы CVD?

  • При необходимости может быть изготовлен широкий ассортимент пленок: металлическая пленка, неметаллическая пленка и пленка из многокомпонентного сплава. В то же время он позволяет получать качественные кристаллы, которые трудно получить другими методами, такими как GaN, BP и др.
  • Скорость формирования пленки высокая, обычно несколько микрон в минуту или даже сотни микрон в минуту. Возможно одновременное нанесение большого количества однородных по составу покрытий, что несравнимо с другими методами получения пленок, такими как жидкофазная эпитаксия (ЖФЭ) и молекулярно-лучевая эпитаксия (МЛЭ).
  • Рабочие условия выполняются при нормальном давлении или низком вакууме, поэтому покрытие имеет хорошую дифракцию, а детали сложной формы могут быть равномерно покрыты, что намного превосходит PVD.
  • Благодаря взаимной диффузии реакционного газа, продукта реакции и подложки можно получить покрытие с хорошей адгезионной прочностью, что имеет решающее значение для получения пленок с упрочнением поверхности, таких как износостойкие и антикоррозионные пленки.
  • Некоторые пленки растут при температуре намного ниже температуры плавления материала пленки. В условиях низкотемпературного роста реакционный газ и стенки реактора, а также содержащиеся в них примеси практически не вступают в реакцию, поэтому можно получить пленку высокой чистоты и хорошей кристалличности.
  • Химическое осаждение из паровой фазы позволяет получить гладкую поверхность осаждения. Это связано с тем, что по сравнению с LPE химическое осаждение из паровой фазы (CVD) выполняется при высоком насыщении, с высокой скоростью зародышеобразования, высокой плотностью зародышеобразования и однородным распределением по всей плоскости, что приводит к макроскопически гладкой поверхности. В то же время при химическом осаждении из газовой фазы средний свободный пробег молекул (атомов) намного больше, чем при ЖФЭ, поэтому пространственное распределение молекул является более равномерным, что способствует формированию гладкой поверхности осаждения.
  • Низкие радиационные повреждения, что является необходимым условием для изготовления металлооксидных полупроводников (МОП) и других устройств.

Что такое технология тонкопленочного осаждения?

Технология нанесения тонких пленок представляет собой процесс нанесения очень тонкой пленки материала толщиной от нескольких нанометров до 100 микрометров на поверхность подложки или на ранее нанесенные покрытия. Эта технология используется в производстве современной электроники, в том числе полупроводников, оптических устройств, солнечных батарей, компакт-дисков и дисководов. Двумя широкими категориями тонкопленочного осаждения являются химическое осаждение, когда химическое изменение приводит к химическому осаждению покрытия, и физическое осаждение из паровой фазы, когда материал высвобождается из источника и осаждается на подложку с использованием механических, электромеханических или термодинамических процессов.

Какие материалы используются для нанесения тонких пленок?

Для осаждения тонких пленок в качестве материалов обычно используются металлы, оксиды и соединения, каждый из которых имеет свои уникальные преимущества и недостатки. Металлы предпочтительнее из-за их долговечности и простоты нанесения, но они относительно дороги. Оксиды очень прочны, могут выдерживать высокие температуры и могут осаждаться при низких температурах, но могут быть хрупкими и сложными в работе. Соединения обладают прочностью и долговечностью, их можно наносить при низких температурах и придавать им особые свойства.

Выбор материала для тонкопленочного покрытия зависит от требований применения. Металлы идеально подходят для тепло- и электропроводности, а оксиды эффективны для защиты. Соединения могут быть адаптированы для удовлетворения конкретных потребностей. В конечном счете, лучший материал для конкретного проекта будет зависеть от конкретных потребностей приложения.

Каковы преимущества Mpcvd?

MPCVD имеет несколько преимуществ по сравнению с другими методами производства алмазов, таких как более высокая чистота, меньшее потребление энергии и возможность производить более крупные алмазы.

Каковы преимущества роторной печи?

Вращающиеся трубчатые печи имеют ряд преимуществ по сравнению со статическими процессами. Непрерывное движение образца гарантирует, что вся площадь поверхности подвергается воздействию атмосферы во время обработки, что улучшает диффузию газа, снижает потребление газа и повышает эффективность термообработки. Кроме того, материал непрерывно проходит через горячую печь, в которой поддерживается постоянный температурный профиль, улучшающий однородность продукта. Вращающиеся печи также обладают значительными преимуществами по производительности и энергоэффективности по сравнению с другими формами непрерывного высокотемпературного оборудования, что делает их новейшей технологией для высокотемпературной обработки порошкообразных материалов.

В чем преимущества использования источников термического испарения?

К преимуществам источников термического испарения относятся высокая скорость осаждения, хорошая направленность, отличная однородность и совместимость с различными материалами. Кроме того, они относительно просты и доступны по цене, что делает их пригодными для широкого спектра приложений в области осаждения тонких пленок.

Какие существуют типы метода CVD?

Различные типы методов CVD включают CVD при атмосферном давлении (APCVD), CVD при низком давлении (LPCVD), CVD в сверхвысоком вакууме, CVD с использованием аэрозолей, CVD с прямым впрыском жидкости, CVD с горячей стенкой, CVD с холодной стенкой, CVD с микроволновой плазмой, плазмо- улучшенное CVD (PECVD), удаленное CVD с усилением плазмы, низкоэнергетическое CVD с усилением плазмы, CVD атомного слоя, CVD горения и CVD горячей нити. Эти методы различаются механизмом запуска химических реакций и условиями проведения.

В чем разница между ALD и PECVD?

ALD — это процесс осаждения тонких пленок, который обеспечивает атомарное разрешение по толщине слоя, превосходную однородность поверхностей с высоким соотношением сторон и слоев без точечных отверстий. Это достигается непрерывным образованием атомарных слоев в самоограничивающейся реакции. PECVD, с другой стороны, включает смешивание исходного материала с одним или несколькими летучими прекурсорами с использованием плазмы для химического взаимодействия и разрушения исходного материала. В процессах используется тепло с более высоким давлением, что приводит к более воспроизводимой пленке, где толщина пленки может регулироваться по времени/мощности. Эти пленки более стехиометричны, плотнее и позволяют выращивать изоляционные пленки более высокого качества.

Что означает PECVD?

PECVD — это технология, использующая плазму для активации реакционного газа, стимулирования химической реакции на поверхности подложки или в приповерхностном пространстве и создания твердой пленки. Основной принцип технологии плазмохимического осаждения из паровой фазы заключается в том, что под действием ВЧ или постоянного электрического поля исходный газ ионизируется с образованием плазмы, низкотемпературная плазма используется в качестве источника энергии, соответствующее количество реакционного газа вводится, а плазменный разряд используется для активации реакционного газа и осуществления химического осаждения из паровой фазы.

По способу получения плазмы ее можно разделить на ВЧ-плазму, плазму постоянного тока и микроволновую плазму CVD и т. д.

Каковы методы достижения оптимального осаждения тонкой пленки?

Для получения тонких пленок с желаемыми свойствами необходимы высококачественные мишени для распыления и материалы для испарения. На качество этих материалов могут влиять различные факторы, такие как чистота, размер зерна и состояние поверхности.

Чистота мишеней для распыления или материалов для испарения играет решающую роль, поскольку примеси могут вызывать дефекты в полученной тонкой пленке. Размер зерна также влияет на качество тонкой пленки, при этом более крупные зерна приводят к ухудшению свойств пленки. Кроме того, состояние поверхности имеет решающее значение, так как шероховатая поверхность может привести к дефектам пленки.

Для достижения высочайшего качества мишеней для распыления и материалов для испарения крайне важно выбирать материалы, которые обладают высокой чистотой, малым размером зерна и гладкой поверхностью.

Использование тонкопленочного осаждения

Тонкие пленки на основе оксида цинка

Тонкие пленки ZnO находят применение в нескольких отраслях, таких как термическая, оптическая, магнитная и электрическая, но в основном они используются в покрытиях и полупроводниковых устройствах.

Тонкопленочные резисторы

Тонкопленочные резисторы имеют решающее значение для современных технологий и используются в радиоприемниках, печатных платах, компьютерах, радиочастотных устройствах, мониторах, беспроводных маршрутизаторах, модулях Bluetooth и приемниках сотовых телефонов.

Магнитные тонкие пленки

Тонкие магнитные пленки используются в электронике, хранении данных, радиочастотной идентификации, микроволновых устройствах, дисплеях, печатных платах и оптоэлектронике в качестве ключевых компонентов.

Оптические тонкие пленки

Оптические покрытия и оптоэлектроника являются стандартными областями применения тонких оптических пленок. Молекулярно-лучевая эпитаксия может производить оптоэлектронные тонкопленочные устройства (полупроводники), в которых эпитаксиальные пленки наносятся на подложку по одному атому за раз.

Полимерные тонкие пленки

Тонкие полимерные пленки используются в микросхемах памяти, солнечных элементах и электронных устройствах. Методы химического осаждения (CVD) обеспечивают точный контроль полимерных пленочных покрытий, включая соответствие и толщину покрытия.

Тонкопленочные батареи

Тонкопленочные батареи питают электронные устройства, такие как имплантируемые медицинские устройства, а литий-ионные батареи значительно продвинулись вперед благодаря использованию тонких пленок.

Тонкопленочные покрытия

Тонкопленочные покрытия улучшают химические и механические характеристики целевых материалов в различных отраслях промышленности и технологических областях. Некоторыми распространенными примерами являются антибликовые покрытия, анти-ультрафиолетовое или анти-инфракрасное покрытие, покрытие против царапин и поляризация линзы.

Тонкопленочные солнечные элементы

Тонкопленочные солнечные элементы необходимы для солнечной энергетики, позволяя производить относительно дешевую и чистую электроэнергию. Фотоэлектрические системы и тепловая энергия являются двумя основными применимыми технологиями.

Алмазы CVD настоящие или поддельные?

Алмазы CVD — это настоящие бриллианты, а не подделка. Их выращивают в лаборатории с помощью процесса, называемого химическим осаждением из паровой фазы (CVD). В отличие от природных алмазов, которые добывают из-под земли, алмазы CVD создаются с использованием передовых технологий в лабораториях. Эти алмазы на 100% состоят из углерода и представляют собой чистейшую форму алмазов, известную как алмазы типа IIa. Они обладают теми же оптическими, тепловыми, физическими и химическими свойствами, что и природные алмазы. Единственное отличие состоит в том, что алмазы CVD создаются в лаборатории, а не добываются из земли.

Каков КПД вращающейся печи?

Вращающиеся трубчатые печи очень эффективны при передаче тепла за короткий период времени при непрерывной работе партий материалов. Они также сводят к минимуму перемещение материалов, что делает их идеальными для обработки порошков. KINTEK предлагает специально разработанные вращающиеся трубчатые печи, которые могут быть построены в соответствии с конкретными требованиями по максимальному контролю температуры, размеру рабочего пространства, времени пребывания, скорости вращения трубы, углу наклона трубы, температурному профилю, расходу атмосферы, глубине порошкового слоя и скорости подачи. При выборе трубы для печи ключевыми факторами являются скорость вращения, количество материала, диаметр трубы, длина подвеса и толщина трубы. Выбор материала трубки также должен основываться на возможном применении.

Для каких целей используются источники термического испарения?

Источники термического испарения используются в различных областях, таких как производство оптических покрытий, полупроводниковых устройств и различных типов тонких пленок. Они особенно полезны в тех отраслях, где требуется точный контроль над осаждением материалов на подложки.

В чем разница между PECVD и напылением?

PECVD и напыление являются методами физического осаждения из паровой фазы, используемыми для осаждения тонких пленок. PECVD — это диффузионный газовый процесс, который позволяет получать тонкие пленки очень высокого качества, а напыление — это осаждение в пределах прямой видимости. PECVD обеспечивает лучшее покрытие на неровных поверхностях, таких как траншеи, стены, и обеспечивает высокое соответствие, а также позволяет создавать уникальные составы и пленки. С другой стороны, напыление подходит для нанесения тонких слоев из нескольких материалов и идеально подходит для создания многослойных и многоступенчатых систем покрытий. PECVD в основном используется в полупроводниковой промышленности, трибологии, оптике и биомедицине, в то время как напыление в основном используется для диэлектрических материалов и трибологических приложений.

В чем разница между ССЗ и PECVD?

Отличие PECVD от традиционной технологии CVD заключается в том, что плазма содержит большое количество высокоэнергетических электронов, которые могут обеспечить энергию активации, необходимую в процессе химического осаждения из паровой фазы, тем самым изменяя режим энергоснабжения реакционной системы. Поскольку температура электронов в плазме достигает 10000 К, столкновение между электронами и молекулами газа может способствовать разрыву химических связей и рекомбинации молекул реакционного газа с образованием более активных химических групп, в то время как вся реакционная система поддерживает более низкую температуру.

Таким образом, по сравнению с процессом CVD, PECVD может выполнять тот же процесс химического осаждения из паровой фазы при более низкой температуре.

Факторы и параметры, влияющие на осаждение тонких пленок

Скорость осаждения:

Скорость производства пленки, обычно измеряемая по толщине, деленной на время, имеет решающее значение для выбора технологии, подходящей для конкретного применения. Умеренные скорости осаждения достаточны для тонких пленок, в то время как для толстых необходимы высокие скорости осаждения. Важно найти баланс между скоростью и точным контролем толщины пленки.

Единообразие:

Однородность пленки по подложке известна как однородность, которая обычно относится к толщине пленки, но также может относиться к другим свойствам, таким как показатель преломления. Важно иметь хорошее представление о приложении, чтобы избежать недостаточного или чрезмерного определения единообразия.

Возможность заполнения:

Способность заполнения или ступенчатое покрытие относится к тому, насколько хорошо процесс осаждения охватывает топографию подложки. Используемый метод осаждения (например, CVD, PVD, IBD или ALD) оказывает значительное влияние на покрытие и заполнение ступеней.

Характеристики фильма:

Характеристики пленки зависят от требований приложения, которые можно разделить на фотонные, оптические, электронные, механические или химические. Большинство фильмов должны соответствовать требованиям более чем в одной категории.

Температура процесса:

На характеристики пленки существенно влияет температура процесса, которая может быть ограничена областью применения.

Повреждать:

Каждая технология осаждения может повредить материал, на который наносится осаждение, при этом более мелкие элементы более подвержены повреждению процесса. Загрязнение, УФ-излучение и ионная бомбардировка входят в число потенциальных источников повреждений. Крайне важно понимать ограничения материалов и инструментов.

Посмотреть больше часто задаваемых вопросов по этому продукту

4.8

out of

5

I'm amazed by how well this PECVD machine works. It truly lives up to its promises.

Arnie Halvorsen

4.7

out of

5

The rotary design allows for uniform heating and mixing of materials, leading to consistent results.

Olav Rønning

4.9

out of

5

The plasma generator boosts reaction efficiency and reduces processing temperatures, making it an efficient choice.

Ramiro Amezcua

4.6

out of

5

The variable-diameter furnace tube design ensures proper mixing and optimal heating effects.

Søren Nystrøm

4.8

out of

5

The three-way mass flow meter and gas mixing device offer precise control over the process atmosphere.

Jón Halldórsson

4.7

out of

5

The high-performance mechanical pump facilitates rapid evacuation of the furnace tube, speeding up the process.

Atli Valdimarsson

4.9

out of

5

The continuous coating and modification of powder materials using the CVD method is a game-changer.

Stefan Erfurth

4.6

out of

5

The user-friendly interface and remote control capabilities make operation a breeze.

Helga Rönningsdóttir

4.8

out of

5

The safety features, like over current protection and temperature alarming, ensure peace of mind during operation.

Hermann Lindström

4.7

out of

5

The automatic matching RF plasma source simplifies setup and ensures stable output power.

Jósef Ðurčík

4.9

out of

5

The furnace chamber's sliding system enables fast heating and cooling, enhancing productivity.

Jón Þorleifsson

4.6

out of

5

The high-accuracy MFC mass flowmeter ensures precise control of source gases, leading to consistent results.

Milena Schäfer

4.8

out of

5

The stainless steel vacuum flange with adaptable ports allows for easy integration with different vacuum pump stations.

Hrafnhildur Björnsdóttir

PDF - Наклонная ротационная машина для трубчатой печи с плазменным осаждением (PECVD)

Скачать

Каталог Печь Cvd И Pecvd

Скачать

Каталог Вращающаяся Трубчатая Печь

Скачать

Каталог Пвд Машина

Скачать

Каталог Хвд Печь

Скачать

Каталог Рф Пэвд

Скачать

Каталог Оборудование Для Нанесения Тонких Пленок

Скачать

Каталог Паквд

Скачать

Каталог Тонкопленочные Материалы Для Осаждения

Скачать

Каталог Машина Mpcvd

Скачать

Каталог Вращающаяся Печь

Скачать

Каталог Источники Термического Испарения

Скачать

Каталог Cvd-Машина

Скачать

ЗАПРОС ЦИТАТЫ

Наша профессиональная команда ответит вам в течение одного рабочего дня. Пожалуйста, не стесняйтесь обращаться к нам!

Связанные товары

Плазменное осаждение с расширенным испарением PECVD машина покрытия

Плазменное осаждение с расширенным испарением PECVD машина покрытия

Усовершенствуйте свой процесс нанесения покрытий с помощью оборудования для нанесения покрытий методом PECVD. Идеально подходит для производства светодиодов, силовых полупроводников, МЭМС и многого другого. Осаждает высококачественные твердые пленки при низких температурах.

Скользящая трубчатая печь PECVD с жидким газификатором PECVD машина

Скользящая трубчатая печь PECVD с жидким газификатором PECVD машина

Система KT-PE12 Slide PECVD: широкий диапазон мощностей, программируемый контроль температуры, быстрый нагрев/охлаждение с помощью скользящей системы, контроль массового расхода MFC и вакуумный насос.

Универсальная трубчатая печь CVD, изготовленная по индивидуальному заказу CVD-машина

Универсальная трубчатая печь CVD, изготовленная по индивидуальному заказу CVD-машина

Получите свою эксклюзивную печь CVD с универсальной печью KT-CTF16, изготовленной по индивидуальному заказу. Настраиваемые функции скольжения, вращения и наклона для точной реакции. Заказать сейчас!

Вакуумная герметичная ротационная трубчатая печь непрерывного действия

Вакуумная герметичная ротационная трубчатая печь непрерывного действия

Испытайте эффективную обработку материалов с помощью нашей ротационной трубчатой печи с вакуумным уплотнением. Идеально подходит для экспериментов или промышленного производства, оснащена дополнительными функциями для контролируемой подачи и оптимизации результатов. Заказать сейчас.

Мульти зоны нагрева CVD трубчатая печь CVD машина

Мульти зоны нагрева CVD трубчатая печь CVD машина

Печь KT-CTF14 с несколькими зонами нагрева CVD - точный контроль температуры и потока газа для передовых приложений. Максимальная температура до 1200℃, 4-канальный массовый расходомер MFC и 7-дюймовый TFT-контроллер с сенсорным экраном.

Вертикальная трубчатая печь

Вертикальная трубчатая печь

Повысьте уровень своих экспериментов с помощью нашей вертикальной трубчатой печи. Универсальная конструкция позволяет работать в различных условиях и при различных видах термообработки. Закажите сейчас, чтобы получить точные результаты!

лабораторная вакуумная наклонно-вращательная трубчатая печь

лабораторная вакуумная наклонно-вращательная трубчатая печь

Откройте для себя универсальность лабораторной вращающейся печи: идеально подходит для прокаливания, сушки, спекания и высокотемпературных реакций. Регулируемые функции поворота и наклона для оптимального нагрева. Подходит для вакуума и контролируемой атмосферы. Узнайте больше прямо сейчас!

Трубчатая печь CVD с разделенной камерой и вакуумной станцией CVD машины

Трубчатая печь CVD с разделенной камерой и вакуумной станцией CVD машины

Эффективная двухкамерная CVD-печь с вакуумной станцией для интуитивной проверки образцов и быстрого охлаждения. Максимальная температура до 1200℃ с точным управлением с помощью массового расходомера MFC.

1400℃ Трубчатая печь с алюминиевой трубкой

1400℃ Трубчатая печь с алюминиевой трубкой

Ищете трубчатую печь для высокотемпературных применений? Наша трубчатая печь 1400℃ с алюминиевой трубкой идеально подходит для научных исследований и промышленного использования.

1700℃ Трубчатая печь с алюминиевой трубкой

1700℃ Трубчатая печь с алюминиевой трубкой

Ищете высокотемпературную трубчатую печь? Обратите внимание на нашу трубчатую печь 1700℃ с алюминиевой трубкой. Идеально подходит для исследований и промышленных применений при температуре до 1700C.

Вращающаяся трубчатая печь с несколькими зонами нагрева

Вращающаяся трубчатая печь с несколькими зонами нагрева

Многозонная вращающаяся печь для высокоточного контроля температуры с 2-8 независимыми зонами нагрева. Идеально подходит для материалов электродов литий-ионных аккумуляторов и высокотемпературных реакций. Может работать в вакууме и контролируемой атмосфере.

Печь для искрового плазменного спекания SPS-печь

Печь для искрового плазменного спекания SPS-печь

Откройте для себя преимущества печей искрового плазменного спекания для быстрой низкотемпературной подготовки материалов. Равномерный нагрев, низкая стоимость и экологичность.

Радиочастотная система PECVD Радиочастотное осаждение из паровой фазы с усилением плазмы

Радиочастотная система PECVD Радиочастотное осаждение из паровой фазы с усилением плазмы

RF-PECVD - это аббревиатура от "Radio Frequency Plasma-Enhanced Chemical Vapor Deposition". С его помощью на германиевые и кремниевые подложки наносится пленка DLC (алмазоподобного углерода). Он используется в инфракрасном диапазоне длин волн 3-12um.

Трубчатая печь высокого давления

Трубчатая печь высокого давления

Трубчатая печь высокого давления KT-PTF: компактная трубчатая печь с разъемными трубами, устойчивая к положительному давлению. Рабочая температура до 1100°C и давление до 15 МПа. Также работает в атмосфере контроллера или в высоком вакууме.

Цилиндрический резонатор MPCVD алмазной установки для выращивания алмазов в лаборатории

Цилиндрический резонатор MPCVD алмазной установки для выращивания алмазов в лаборатории

Узнайте о машине MPCVD с цилиндрическим резонатором - методе микроволнового плазмохимического осаждения из паровой фазы, который используется для выращивания алмазных камней и пленок в ювелирной и полупроводниковой промышленности. Узнайте о его экономически эффективных преимуществах по сравнению с традиционными методами HPHT.

Печь для графитизации пленки с высокой теплопроводностью

Печь для графитизации пленки с высокой теплопроводностью

Печь для графитизации пленки с высокой теплопроводностью имеет равномерную температуру, низкое энергопотребление и может работать непрерывно.

Многозонная трубчатая печь

Многозонная трубчатая печь

Испытайте точные и эффективные тепловые испытания с нашей многозонной трубчатой печью. Независимые зоны нагрева и датчики температуры позволяют управлять высокотемпературными градиентными полями нагрева. Закажите прямо сейчас для расширенного термического анализа!

1200℃ Печь с раздельными трубками с кварцевой трубкой

1200℃ Печь с раздельными трубками с кварцевой трубкой

Печь с разъемной трубкой KT-TF12: высокочистая изоляция, встроенные витки нагревательного провода, макс. 1200C. Широко используется для производства новых материалов и химического осаждения из паровой фазы.

Связанные статьи

Химическое осаждение из паровой фазы с расширенной плазмой (PECVD): Исчерпывающее руководство

Химическое осаждение из паровой фазы с расширенной плазмой (PECVD): Исчерпывающее руководство

Узнайте все, что вам нужно знать о плазменном химическом осаждении из паровой фазы (PECVD) - технологии осаждения тонких пленок, используемой в полупроводниковой промышленности. Изучите ее принципы, области применения и преимущества.

Узнать больше
Понимание PECVD: руководство по химическому осаждению из паровой фазы с плазменным усилением

Понимание PECVD: руководство по химическому осаждению из паровой фазы с плазменным усилением

PECVD — полезный метод для создания тонкопленочных покрытий, поскольку он позволяет наносить самые разные материалы, включая оксиды, нитриды и карбиды.

Узнать больше
Преимущества использования трубчатой печи CVD для нанесения покрытия

Преимущества использования трубчатой печи CVD для нанесения покрытия

Покрытия CVD имеют ряд преимуществ по сравнению с другими методами нанесения покрытий, таких как высокая чистота, плотность и однородность, что делает их идеальными для многих применений в различных отраслях промышленности.

Узнать больше
CVD-машины для нанесения тонких пленок

CVD-машины для нанесения тонких пленок

Химическое осаждение из паровой фазы (CVD) — широко используемый метод осаждения тонких пленок на различные подложки.

Узнать больше
Введение в химическое осаждение из паровой фазы (CVD)

Введение в химическое осаждение из паровой фазы (CVD)

Химическое осаждение из паровой фазы, или CVD, представляет собой процесс нанесения покрытия, который включает использование газообразных реагентов для получения тонких пленок и покрытий высокого качества.

Узнать больше
Печь CVD для выращивания углеродных нанотрубок

Печь CVD для выращивания углеродных нанотрубок

Технология печи химического осаждения из паровой фазы (CVD) является широко используемым методом выращивания углеродных нанотрубок.

Узнать больше
Преимущества и недостатки химического осаждения из паровой фазы (CVD)

Преимущества и недостатки химического осаждения из паровой фазы (CVD)

Химическое осаждение из паровой фазы (CVD) - это универсальный метод осаждения тонких пленок, широко используемый в различных отраслях промышленности. Изучите ее преимущества, недостатки и потенциальные новые применения.

Узнать больше
Процесс изготовления CVD-алмаза на машине MPCVD

Процесс изготовления CVD-алмаза на машине MPCVD

Алмазные станки CVD приобрели большое значение в различных отраслях промышленности и научных исследованиях.

Узнать больше
Исследование вращающихся трубчатых печей: Исчерпывающее руководство

Исследование вращающихся трубчатых печей: Исчерпывающее руководство

Узнайте об устройстве ротационных трубчатых печей, их различных областях применения и ключевых преимуществах. Изучите принцип работы этих печей, их пригодность для различных процессов и факторы, которые следует учитывать при выборе. Узнайте, почему ротационные трубчатые печи предпочитают использовать в передовых технологиях обработки материалов.

Узнать больше
Роль плазмы в покрытиях PECVD

Роль плазмы в покрытиях PECVD

PECVD (химическое осаждение из газовой фазы с плазменным усилением) представляет собой тип процесса осаждения тонких пленок, который широко используется для создания покрытий на различных подложках. В этом процессе плазма используется для осаждения тонких пленок из различных материалов на подложку.

Узнать больше
Печь PECVD Маломощное и низкотемпературное решение для мягких материалов

Печь PECVD Маломощное и низкотемпературное решение для мягких материалов

Печи PECVD (химическое осаждение из паровой фазы с плазменным усилением) стали популярным решением для осаждения тонких пленок на поверхности мягких материалов.

Узнать больше
Полное руководство по обслуживанию оборудования PECVD

Полное руководство по обслуживанию оборудования PECVD

Надлежащее техническое обслуживание оборудования PECVD имеет решающее значение для обеспечения его оптимальной производительности, долговечности и безопасности.

Узнать больше
