За Гранью Коробки: Системный Подход К Технологии Вакуумных Печей

Вселенная в коробке

Инженер-аэрокосмик держит в руках только что спаянную лопатку турбины. Невооруженным глазом она идеальна. Но глубоко внутри сплава микроскопический карман окисления — дефект, рожденный несколькими случайными молекулами кислорода — может привести к катастрофическому отказу на высоте 30 000 футов.

Это не отказ тепла, а отказ окружающей среды.

Вакуумная печь — это не просто коробка, которая нагревается. Это автономная вселенная, тщательно спроектированная для выполнения двух функций в идеальной последовательности: во-первых, для достижения глубокой тишины путем удаления атмосферы, и во-вторых, для приложения точной энергии в этой тишине. Понимание ее требует взгляда за пределы стальной оболочки и оценки симфонии внутренних систем.

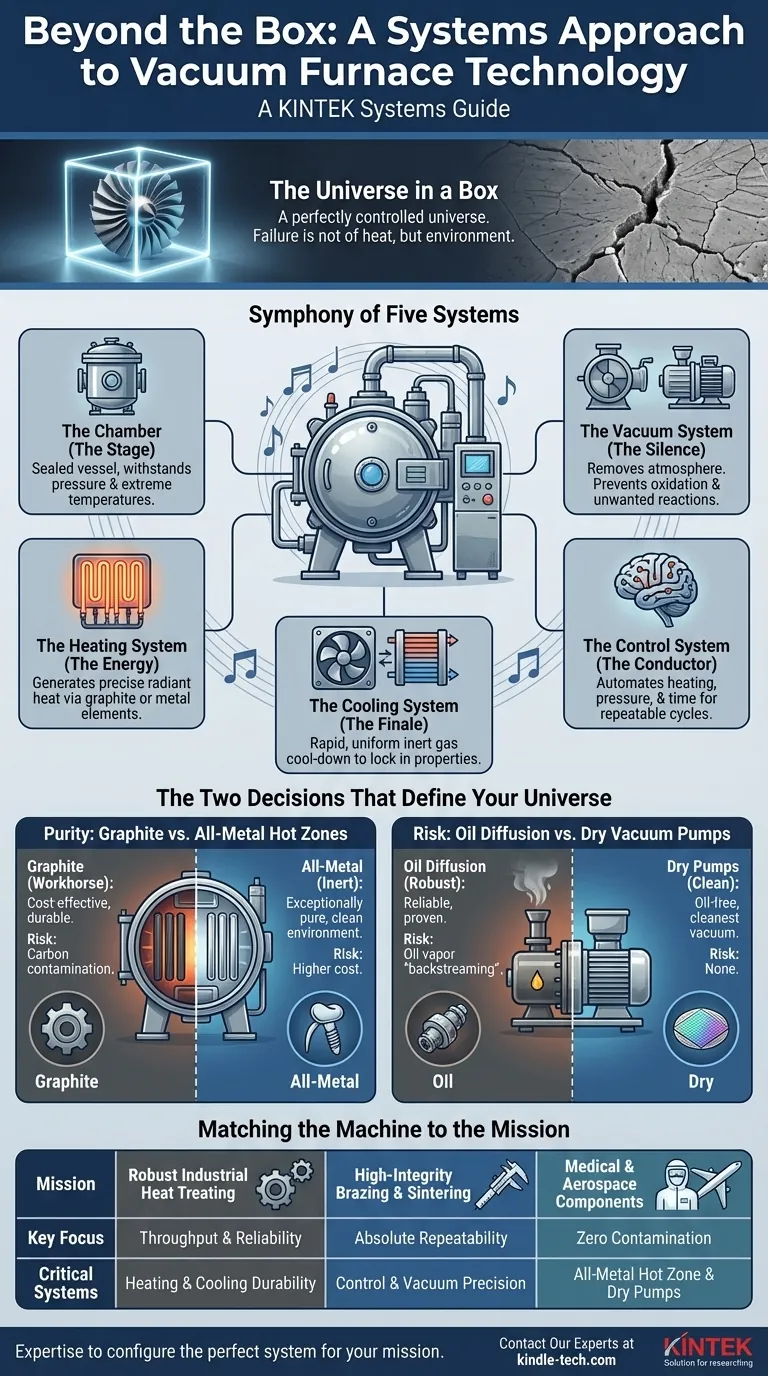

Симфония пяти систем

Думать о печи как о списке деталей — все равно что описывать симфонию как список инструментов. Магия заключается в их интеграции. Каждая система играет критическую роль, дирижируемую в идеальном такте.

Камера (Сцена): Это сосуд, физическая граница вашей контролируемой вселенной. Она должна быть достаточно прочной, чтобы выдерживать более 2000 фунтов атмосферного давления на квадратный фут, пытающегося ее раздавить, и при этом содержать экстремальные температуры.
Вакуумная система (Тишина): Сердце печи. Ряд насосов — сначала "форвакуумный", затем "высоковакуумный" — действуют как привратники, систематически удаляя воздух и летучие газы для создания среды, в которой нежелательные химические реакции, такие как окисление, просто не могут происходить.
Система нагрева (Энергия): Часто называемая "горячей зоной", это двигатель. Она использует графитовые или тугоплавкие металлические элементы для генерации огромного тепла, передавая его в основном за счет излучения — самой чистой формы теплопередачи в вакууме.
Система управления (Дирижер): Мозг. Используя термопары в качестве своих чувств и ПЛК в качестве своего интеллекта, эта система диктует все представление. Она с непоколебимой точностью управляет скоростью нагрева, уровнями давления и временем выдержки, гарантируя, что каждый цикл идентичен предыдущему.
Система охлаждения (Финал): После завершения термического процесса критически важно контролируемое охлаждение. Мощный вентилятор и теплообменник используют инертный газ для быстрого и равномерного отвода тепла, фиксируя желаемые свойства материала.

Два решения, определяющие вашу вселенную

Хотя все пять систем критически важны, два конкретных конструктивных решения оказывают непропорционально большое влияние на возможности печи. Это не просто технические характеристики; это философские обязательства по уровню контроля и чистоты, требуемых вашим процессом.

Вопрос чистоты: графитовые и полностью металлические горячие зоны

Материал самой горячей зоны влияет на среду.

Графитовые горячие зоны — это рабочая лошадка отрасли. Они экономичны, долговечны и отлично подходят для общего термообработки. Однако графит — "разговорчивый" материал в вакууме; он может быть источником углерода, что неприемлемо для некоторых чувствительных сплавов.
Полностью металлические горячие зоны (молибден или вольфрам) — это альтернатива. Они химически инертны, обеспечивая исключительно чистую, безупречную среду. Это является обязательным условием для медицинских имплантатов или критически важных аэрокосмических компонентов, где даже следовое загрязнение представляет катастрофический риск.

Выбор — это сознательный компромисс между практичностью и абсолютной чистотой.

Страх перед невидимым: маслоотражательные и сухие вакуумные насосы

Высоковакуумный насос отвечает за достижение самых низких давлений, но его технология вводит еще один критический выбор.

Маслоотражательные насосы — это надежная, проверенная технология. Они надежны и экономичны. Их единственный психологический недостаток — небольшой, но реальный риск "обратного подсоса" масляного пара в камеру — невидимого загрязнителя, который может скомпрометировать самые чувствительные поверхности.
Сухие насосы (криогенные или турбомолекулярные) полностью устраняют этот страх. Они не используют масло, гарантируя максимально чистый вакуум. Для медицинских, электронных или полупроводниковых применений это не роскошь; это фундаментальное требование для доверия к процессу.

Это решение касается управления невидимым риском. Это решение о том, смягчать ли потенциальный загрязнитель или изначально исключить его из существования.

Согласование машины с миссией

Правильная вакуумная печь — это не та, у которой самые впечатляющие характеристики, а та, чьи системы идеально соответствуют вашей цели.

Система	Ключевые компоненты	Основная функция
Вакуумная камера	Оболочка, Дверца, Уплотнения	Создает герметичный сосуд для выдерживания давления и тепла
Вакуумная система	Форвакуумный насос, Высоковакуумный насос, Манометры	Удаляет воздух для создания среды без кислорода
Система нагрева	Графитовые или металлические нагревательные элементы	Генерирует точную тепловую энергию для обработки
Система управления	ПЛК, Термопары	Автоматизирует и управляет температурой, давлением и временем
Система охлаждения	Вентилятор газового охлаждения, Теплообменник	Контролируемо охлаждает загрузку

Для надежной промышленной термообработки миссия заключается в производительности и надежности. Долговечность системы нагрева и скорость системы охлаждения имеют первостепенное значение.
Для высококачественной пайки и спекания миссия заключается в абсолютной повторяемости. Точность системы управления и качество вакуумной системы являются героями.
Для медицинских и аэрокосмических компонентов миссия заключается в нулевом загрязнении. Полностью металлическая горячая зона и безмасляная сухая вакуумная система — единственные приемлемые варианты.

Создание процесса, обеспечивающего идеальные результаты, требует большего, чем просто оборудование; оно требует глубокого понимания взаимодействия между этими системами. В KINTEK мы предоставляем не только оборудование, но и опыт, чтобы помочь вам настроить вакуумную печь, где каждый компонент работает в унисон для достижения вашей конкретной миссии.

Чтобы гарантировать, что ваши компоненты будут изготовлены в идеально контролируемой вселенной, свяжитесь с нашими экспертами.
