Вакуумная печь для горячего прессования: исчерпывающее руководство

Введение в вакуумные печи горячего прессования

Вакуумные печи горячего прессования (ВПГП)совершают революцию в обработке материалов, объединяя принципы вакуума, тепла и давления. Эти печи предназначены для точного контроля температуры и создания среды, свободной от загрязнений, что позволяет создавать высокоэффективные материалы. VHPF обладают значительными преимуществами по сравнению с обычными печами, включая равномерный нагрев, снижение загрязнения, улучшение металлургических свойств, быстрое охлаждение и компьютерное управление процессами для обеспечения повторяемости. Они применяются в различных отраслях промышленности, таких как аэрокосмическая, автомобильная, медицинская и электронная, где их способность создавать передовые материалы с исключительными свойствами имеет решающее значение.

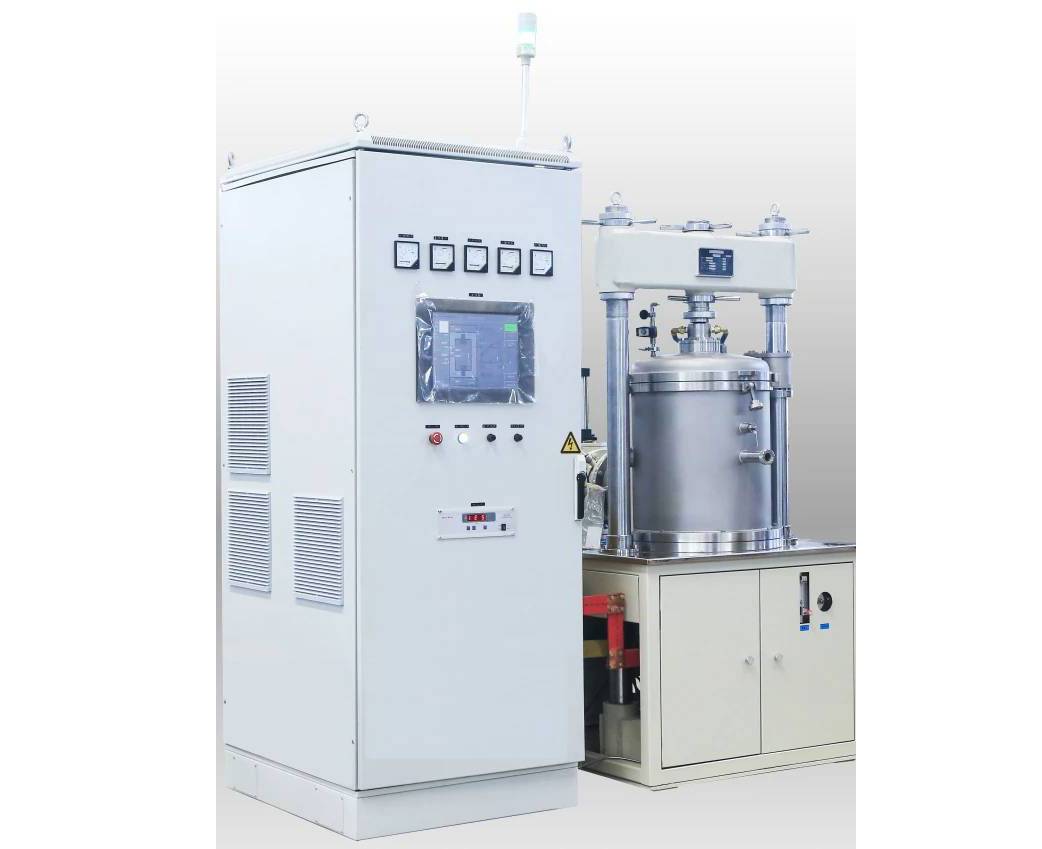

Компоненты вакуумной печи горячего прессования

Вакуумная печь горячего прессования - это универсальное оборудование, широко используемое в различных областях промышленности. Она состоит из нескольких основных компонентов, которые работают вместе для достижения требуемых условий нагрева и давления. Основные компоненты вакуумной печи горячего прессования включают в себя:

1. Корпус печи и дверца: Корпус печи образует основную конструкцию печи, обеспечивая герметичную камеру для процесса нагрева. Обычно он изготавливается из прочных материалов, таких как нержавеющая сталь или жаропрочные сплавы. Дверь печи обеспечивает доступ в камеру и предназначена для поддержания вакуума во время работы.

2. Система нагрева и сохранения тепла: Эта система отвечает за создание и поддержание необходимой температуры в камере печи. Она состоит из нагревательных элементов, изоляционных материалов и датчиков температуры. Нагревательные элементы могут представлять собой электрические нагреватели сопротивления, индукционные катушки или газовые горелки, в зависимости от конкретного применения. Изоляционные материалы минимизируют потери тепла и обеспечивают равномерность температуры в камере.

3. Вакуумная система и система зарядки воздуха: Вакуумная система создает и поддерживает вакуум в камере печи. Обычно она состоит из вакуумного насоса, вакуумных манометров и клапанов. Вакуумный насос удаляет воздух из камеры, достигая давления до 10^-6 Торр, что позволяет удалить газы и примеси, которые могут повлиять на процесс нагрева. Система заправки воздухом позволяет контролируемо вводить в камеру воздух или другие газы, когда это необходимо.

4. Система водяного охлаждения и система давления: Система водяного охлаждения циркулирует воду через корпус и дверцу печи для отвода тепла и предотвращения перегрева. Она поддерживает целостность компонентов печи и обеспечивает ее безопасную работу. Система давления подает давление в камеру, обычно с помощью гидравлических или пневматических средств. Это давление помогает равномерно распределить усилие в процессе прессования и добиться желаемого уплотнения или склеивания.

5. Система управления: Система управления контролирует и регулирует различные параметры работы печи, включая температуру, давление, уровень вакуума и циклы нагрева/охлаждения. В ней часто используются программируемые логические контроллеры (PLC) или распределенные системы управления (DCS) для автоматизации процесса и обеспечения точного контроля.

В дополнение к этим основным компонентам вакуумные печи горячего прессования могут включать в себя дополнительные функции или аксессуары в зависимости от конкретных требований. К ним могут относиться:

• Система контроля атмосферы: Позволяет вводить и контролировать определенные газы в камере печи для создания контролируемой атмосферы для специализированных процессов.
• Система газовой закалки: Обеспечивает быстрое охлаждение заготовки путем введения инертных газов в камеру после процесса нагрева.
• Система сбора и анализа данных: Записывает и анализирует данные процесса для целей мониторинга, оптимизации и контроля качества.

Понимание компонентов и их функций имеет решающее значение для эффективной эксплуатации и обслуживания вакуумных печей горячего прессования. Правильный выбор и конфигурация этих компонентов обеспечивают оптимальную производительность, безопасность и надежность в различных промышленных приложениях.

Преимущества вакуумных печей горячего прессования

Вакуумные печи горячего прессования обладают уникальным набором преимуществ по сравнению с традиционными печами, что делает их идеальными для широкого спектра промышленных применений. К этим преимуществам относятся:

Равномерная и точно контролируемая температура: Вакуумные печи создают контролируемую среду, которая позволяет точно контролировать температуру в зоне нагрева. Это достигается за счет окружения зоны нагрева изоляцией или тепловыми барьерами, обеспечивающими равномерное распределение тепла по всей камере.

Уменьшение загрязнения продуктов: Вакуумные печи работают в вакууме, что исключает присутствие кислорода и других газов, которые могут загрязнять нагреваемую продукцию. Это приводит к уменьшению окисления и других форм загрязнения, что ведет к получению конечных продуктов более высокой чистоты.

Улучшенные металлургические свойства: Вакуумная термообработка предотвращает окисление и минимизирует риск деформации, что приводит к улучшению механических свойств обрабатываемых материалов. Она повышает твердость, прочность и износостойкость металлов, сохраняя при этом стабильность их размеров.

Возможности быстрого охлаждения: Вакуумные печи позволяют быстро охлаждать (закаливать) изделия, что значительно сокращает время технологического цикла. Такое быстрое охлаждение помогает сохранить желаемые металлургические свойства и предотвратить нежелательные фазовые превращения.

Компьютерное управление процессами для обеспечения повторяемости: Вакуумные печи часто оснащаются системами компьютерного управления, которые обеспечивают точный контроль температуры, мониторинг процесса и повторяемость. Такая автоматизация исключает человеческий фактор и обеспечивает стабильные и высококачественные результаты при многократном производстве.

Области применения вакуумных печей горячего прессования

Вакуумные печи горячего прессования - это универсальное оборудование с широким спектром применения в различных отраслях промышленности, включая:

• Аэрокосмическая промышленность: Вакуумная термообработка используется в аэрокосмической промышленности для повышения производительности и долговечности критически важных компонентов. Такие процессы, как отжиг в растворе, старение и снятие напряжения, используются для достижения желаемых механических свойств таких материалов, как титановые сплавы, суперсплавы на основе никеля и нержавеющие стали.

• Автомобильная промышленность: Вакуумные печи широко используются в автомобильной промышленности для термообработки таких компонентов, как шестерни, подшипники, пружины и детали двигателей. Благодаря таким процессам, как науглероживание, азотирование и закалка, вакуумные печи придают этим компонентам превосходную твердость, износостойкость и усталостную прочность.

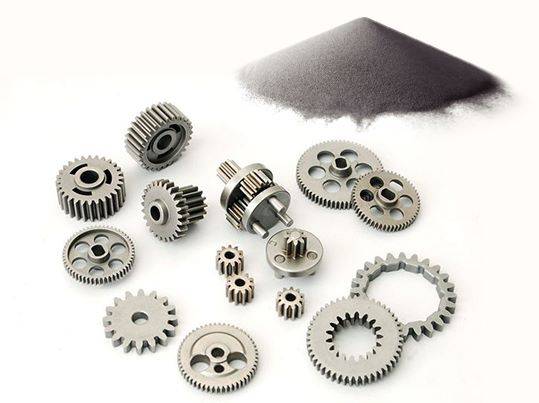

• Порошковая металлургия: Вакуумные печи горячего прессования идеально подходят для высокотемпературного горячего формования новых материалов, таких как порошковая металлургия и функциональная керамика. Они позволяют спекать прозрачную керамику, промышленную керамику и другие металлы, а также сплавы, состоящие из тугоплавких металлов.

• Высокотемпературное спекание: Вакуумные печи горячего прессования подходят для высокотемпературного спекания керамических материалов, таких как карбид кремния (SiC) и нитрид кремния (Si3N4). Эти материалы используются в различных высокотемпературных приложениях, таких как режущие инструменты, абразивные материалы и жаропрочные компоненты.

• Термообработка порошков и компактных материалов: Вакуумные печи горячего прессования могут использоваться для термообработки порошков и компактов при температурах ниже температуры плавления основных компонентов. Этот процесс повышает их прочность за счет металлургической комбинации между частицами.

• Консолидация и уплотнение материалов: Вакуумные печи горячего прессования используются для консолидации и уплотнения материалов, улучшая их структурную целостность и механические свойства. Этот процесс особенно полезен для материалов, которые трудно уплотнить обычными методами.

• Пайка и спаивание: Вакуумные печи горячего прессования используются для пайки и спаивания, когда для создания прочных и надежных соединений требуются высокие температуры и вакуумная среда.

• Выращивание монокристаллов: Вакуумные печи горячего прессования используются для выращивания монокристаллов для различных применений, включая полупроводники, лазеры и оптические компоненты.

• Исследования и разработки: Вакуумные печи горячего прессования используются в научно-исследовательских лабораториях для различных экспериментальных целей, включая материаловедение, металлургию и керамику.

Типы нагревательных элементов и методы нагнетания давления

Нагревательный элемент - это устройство, преобразующее электрическую энергию в тепловую. В промышленных печах нагревательные элементы используются для нагрева камеры печи и находящихся в ней материалов. Существует множество различных типов нагревательных элементов, каждый из которых имеет свои преимущества и недостатки.

Графитовые нагреватели изготовлены из графита, разновидности углерода, обладающего высокой теплопроводностью и устойчивостью к нагреву. Графитовые нагреватели могут достигать температуры до 3 000°C и часто используются в высокотемпературных областях, таких как металлообработка и стеклодувное производство.

Молибденовые нагреватели изготавливаются из молибдена - металла, обладающего высокой теплопроводностью и термостойкостью. Молибденовые нагреватели могут достигать температуры до 2 500°C и часто используются в тех областях, где требуются высокие температуры, например, при производстве полупроводников и солнечных батарей.

Индукционный нагрев это метод нагрева, при котором переменное магнитное поле индуцирует электрический ток в нагреваемом материале. Индукционный нагрев - это очень эффективный метод нагрева, который можно использовать для нагрева материалов любых форм и размеров.

Одностороннее и двустороннее гидравлическое давление это два метода приложения давления к материалу в процессе горячего изостатического прессования (HIP). При одностороннем прессовании давление прикладывается только с одной стороны материала. При двустороннем прессовании давление прикладывается с обеих сторон материала. Двустороннее давление более эффективно, чем одностороннее, но требует больше оборудования и является более дорогостоящим.

Выбор нагревательного элемента и метода опрессовки зависит от конкретного применения. Например, графитовый нагреватель будет хорошим выбором для высокотемпературного применения, а индукционный нагреватель - для быстрого нагрева.

Обработка материалов в вакуумных печах горячего прессования

Вакуумные печи горячего прессования обеспечивают контролируемую среду для обработки материалов, позволяя осуществлять точное склеивание, рост зерен и уплотнение в условиях высокой температуры, давления и вакуума. Этот процесс улучшает свойства материалов, приводя к уменьшению пустот, границ зерен и общей объемной усадки при увеличении плотности.

Основная цель вакуумного горячего прессования - создание компактных поликристаллических спеченных тел с заданными микроструктурами. Этот метод особенно выгоден для микропорошковых изделий, поскольку он эффективно предотвращает рост зерен и обеспечивает стабильность конечного продукта. Например, при производстве карбида с цементирующим слоем около нанометра вакуумное горячее прессование успешно сдерживает рост зерен, что приводит к образованию нанокристаллических изделий.

Вакуумные печи горячего прессования классифицируются в зависимости от метода прессования:

• Одноосное горячее прессование: Давление прикладывается в одном направлении, обычно перпендикулярно поверхности материала.
• Изостатическое горячее прессование: Давление прикладывается одинаково со всех сторон, что приводит к равномерному уплотнению.
• Горячее изостатическое прессование (HIP): Давление прикладывается изостатически в условиях высокой температуры, что способствует уплотнению и устранению внутренних пустот.

Преимущества вакуумного горячего прессования распространяются на различные области применения:

• Спекание металлических и керамических порошков горячим прессованием
• Изготовление композитов керамика/металл и интерметаллических соединений
• Разработка процесса диффузионной сварки
• Горячее прессовое спекание с уплотнением кислородных/азотных/борных/углеродных соединений и их смесей.

Вакуумные печи горячего прессования состоят из нагревательных элементов, систем нагнетания давления и вакуумной камеры. Нагревательные элементы, такие как графитовые или молибденовые нагреватели, обеспечивают необходимую для процесса температуру. Давление может обеспечиваться с помощью гидравлических систем, позволяющих осуществлять одностороннее или двустороннее давление.

Процесс уплотнения в вакуумных печах горячего прессования включает в себя пластическое и вязкое течение, диффузию и ползучесть. Эти механизмы способствуют быстрому уплотнению и контролируемому формированию микроструктуры. Под совместным воздействием высокой температуры, давления и вакуума или атмосферы частицы сырья скрепляются, зерна растут, а пустоты и границы зерен уменьшаются. Этот процесс приводит к образованию плотных, поликристаллических спеченных тел с улучшенными механическими, электронными и тепловыми свойствами.

Вакуумные печи горячего прессования в различных отраслях промышленности

Вакуумные печи горячего прессования играют важнейшую роль в различных отраслях промышленности, обеспечивая точное производство и термообработку современных материалов. Вот некоторые ключевые отрасли, в которых используются вакуумные печи горячего прессования:

Аэрокосмическая и автомобильная промышленность:

В аэрокосмической промышленности вакуумные печи горячего прессования используются для повышения производительности и долговечности критически важных компонентов. Такие процессы термообработки, как отжиг в растворе, старение и снятие напряжения, выполняются для достижения оптимальных механических свойств таких материалов, как титановые сплавы, суперсплавы на основе никеля и нержавеющие стали.

Аналогичным образом, в автомобильной промышленности вакуумные печи используются для термообработки таких компонентов, как шестерни, подшипники, пружины и детали двигателей. Такие процессы, как науглероживание, азотирование и закалка, придают этим компонентам превосходную твердость, износостойкость и усталостную прочность.

Медицина и стоматология:

Вакуумные печи горячего прессования используются в медицине и стоматологии для производства и обработки различных материалов. Они используются для создания зубных имплантатов, хирургических инструментов и других медицинских устройств из таких материалов, как титан, кобальто-хромовые сплавы и биокерамика. Вакуумное горячее прессование обеспечивает производство высокоплотных, биосовместимых компонентов с точной геометрией.

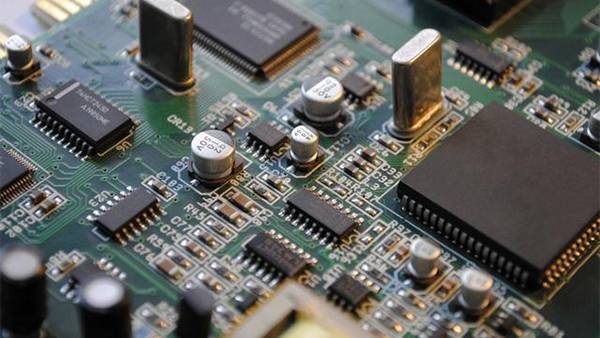

Производство электроники и полупроводников:

В электронной и полупроводниковой промышленности вакуумные печи горячего прессования используются для изготовления электронных компонентов и устройств. Они используются в таких процессах, как спекание керамических подложек, склеивание полупроводниковых пластин и инкапсуляция микроэлектронных компонентов. Вакуумная среда имеет решающее значение для предотвращения загрязнения и обеспечения надежности этих компонентов.

Лаборатории исследований и разработок:

Вакуумные печи горячего прессования - незаменимые инструменты в лабораториях исследований и разработок. Они позволяют ученым и инженерам исследовать свойства и поведение современных материалов в условиях контролируемой температуры и давления. Различные материалы, включая новую керамику, композиты и сплавы, обрабатываются с помощью вакуумного горячего прессования для изучения их потенциального применения.

Конкретные области применения:

Помимо вышеупомянутых отраслей промышленности, вакуумные печи горячего прессования используются в огромном количестве других областей, включая:

• Изготовление высокотемпературных материалов для аэрокосмической и энергетической промышленности
• Производство режущих инструментов и износостойких компонентов из таких материалов, как нитрид кремния и карбид бора
• Спекание прозрачной керамики для оптических и электронных применений
• Термообработка порошков и компактов для повышения их прочности и улучшения свойств
• Консолидация наноматериалов и композитов для современных применений.

Вакуумные печи горячего прессования предлагают исключительные возможности для точного производства и обработки материалов. Их способность контролировать температуру, давление и атмосферу позволяет производить высококачественные компоненты с заданными свойствами для широкого спектра отраслей промышленности.

Заключение

Вакуумные печи горячего прессования это революционная технология, которая изменила процесс обработки материалов. Эти печи обеспечивают исключительный контроль над температурой и давлением, позволяя производить современные материалы с улучшенными свойствами. Их способность минимизировать загрязнение и быстрое охлаждение делает их идеальными для отраслей, требующих точности и качества. Вакуумные печи горячего прессования произвели революцию в обработке материалов, открыв новые возможности для инноваций и технологических достижений.
