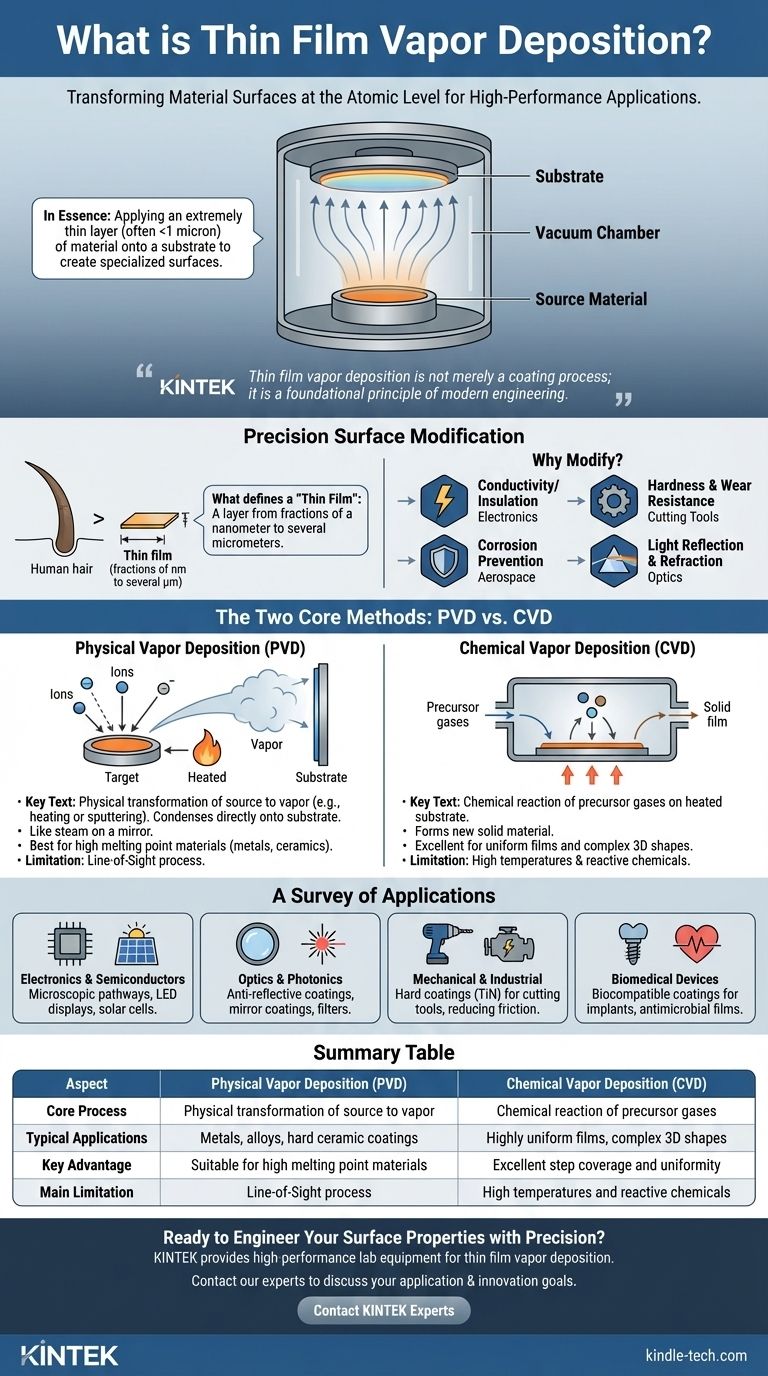

Тонкопленочное осаждение из паровой фазы - важнейший метод изготовления микро/наноустройств.
Она включает в себя осаждение тонких слоев материала на подложку.
Этот процесс необходим для создания устройств с определенными химическими, механическими, электрическими и оптическими свойствами.
Основными методами осаждения тонких пленок из паровой фазы являются химическое осаждение из паровой фазы (CVD) и физическое осаждение из паровой фазы (PVD).
CVD предполагает химические реакции в паровой фазе для осаждения материалов.
PVD включает такие методы, как напыление, испарение и сублимация.
Оба метода направлены на получение тонких пленок с контролируемыми и воспроизводимыми свойствами, такими как состав, чистота и микроструктура.
Объяснение 5 ключевых моментов:
Определение и важность осаждения из паровой фазы тонкой пленки
Осаждение из паровой фазы тонкой пленки - это процесс, используемый для создания тонких слоев материала на подложке, обычно толщиной менее 1000 нанометров.
Этот метод является основополагающим при изготовлении микро/нано устройств, позволяя создавать устройства со специфическими свойствами для различных применений.
Методы осаждения тонких пленок из паровой фазы
Химическое осаждение из паровой фазы (CVD)
CVD включает химическую реакцию в паровой фазе для осаждения твердой пленки на нагретую подложку.
Обычно он включает три этапа: испарение летучего соединения, термическое разложение или химическая реакция и осаждение нелетучих продуктов.
Для CVD требуется давление от нескольких торр до выше атмосферного и высокая температура (около 1000°C).
Физическое осаждение из паровой фазы (PVD)
PVD включает в себя такие методы, как напыление, испарение и сублимация.
Они включают в себя выделение частиц из источника (тепло, высокое напряжение и т. д.), их перенос на подложку и конденсацию на поверхности подложки.
Распространенным методом PVD является термическое испарение, при котором используется резистивный нагрев в высоковакуумной камере для испарения твердого материала и нанесения покрытия на подложку.
Области применения осаждения тонких пленок из паровой фазы
Промышленные применения
Осаждение паров тонкой пленки используется для создания металлических связующих слоев в солнечных батареях, тонкопленочных транзисторах, полупроводниковых пластинах и OLED-дисплеях на основе углерода.
Оно также используется при изготовлении тонкопленочных солнечных элементов, полупроводниковых устройств, покрытий для инструментов и других промышленных товаров.
Особые свойства и характеристики
Тонкие пленки, полученные методами CVD и PVD, имеют очень специфические свойства и характеристики, такие как состав, чистота, морфология, толщина, микроструктура, электро- и теплопроводность, оптические свойства, адгезия, износ и реакционная способность.
Контроль процесса и воспроизводимость
Процессы CVD и PVD направлены на осаждение тонких пленок с контролируемыми и воспроизводимыми свойствами.
Использование высокотемпературного PVD и термического CVD обеспечивает качество и стабильность осажденных пленок.
Атомно-слоевое осаждение (ALD) - еще один метод, обеспечивающий точный контроль над толщиной и однородностью пленки.
Будущие технологии и достижения
Текущие исследования и разработки направлены на повышение эффективности, масштабируемости и рентабельности методов осаждения тонких пленок.
Особое внимание уделяется использованию передовых химикатов и прекурсоров для улучшения свойств и применения тонких пленок.
