ПДКВД

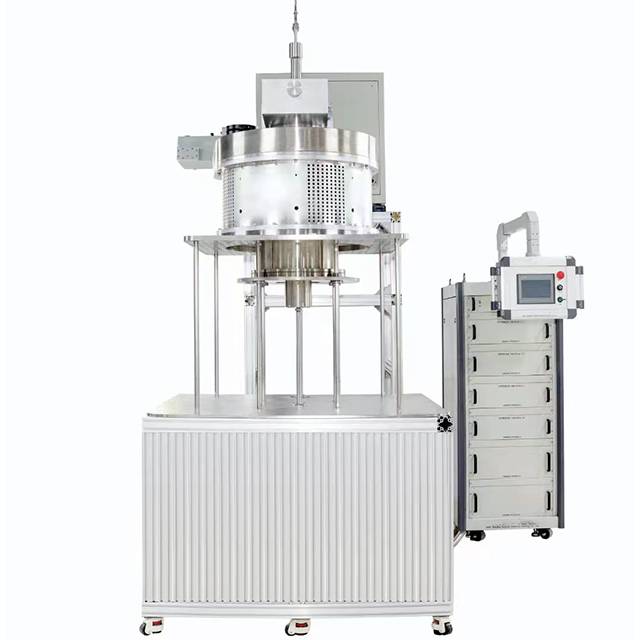

915MHz MPCVD алмазная машина
Артикул : MP-CVD-101
Цена может варьироваться в зависимости от specs and customizations
Доставка:
Свяжитесь с нами чтобы получить подробности о доставке. Наслаждайтесь On-time Dispatch Guarantee.
Запросить индивидуальное коммерческое предложение 👋
Получите цену сейчас! Leave a Message Быстрое получение цены Via WhatsappПредставляем
Установка MPCVD Diamond Machine - это революционная технология, использующая микроволновое плазмохимическое осаждение из паровой фазы (MPCVD) для синтеза алмазов. Этот передовой метод позволяет ускорить рост кристаллов, увеличить производственную мощность и повысить качество алмазов по сравнению с традиционными методами.
Установка MPCVD Diamond Machine позволяет точно контролировать мощность микроволн и температуру реакции, устраняя проблемы, возникающие при использовании других методов CVD. Оптимизация конструкции реакционной камеры и параметров процесса позволяет добиться стабильного плазменного разряда, что крайне важно для производства высококачественных монокристаллических алмазов большого размера.
Универсальность установки MPCVD Diamond Machine распространяется и на ее способность создавать алмазы различных цветов, включая белый, желтый, розовый и голубой. Более того, она предлагает настраиваемое производство для удовлетворения специфических требований рынка.
Применение
Алмазные установки MPCVD широко используются в различных отраслях промышленности благодаря уникальным свойствам алмазов, таким как твердость, жесткость, высокая теплопроводность, низкое тепловое расширение, радиационная твердость и химическая инертность. Вот некоторые из основных областей применения установок MPCVD Diamond Machines:
- Алмазные драгоценные камни: MPCVD - основное оборудование, используемое для выращивания высококачественных алмазных камней большого размера.
- Алмазные пленки: MPCVD используется для выращивания алмазных пленок для различных применений, включая крупногабаритные алмазные подложки для полупроводниковой промышленности и алмазные режущие или сверлильные инструменты.
- Промышленные применения: MPCVD используется для производства алмазных покрытий для режущих инструментов, буровых коронок и других промышленных применений, где требуется высокая твердость и долговечность.
- Биомедицинские применения: MPCVD используется для производства алмазных покрытий для медицинских имплантатов, таких как искусственные суставы и зубные имплантаты, где важны биосовместимость и долговечность.
- Оптоэлектроника: MPCVD используется для производства алмазных окон и подложек для оптоэлектронных устройств, таких как мощные лазеры и детекторы, где критичны высокая теплопроводность и низкое тепловое расширение.
Детали и узлы
Принцип
Микроволновое плазменное химическое осаждение из паровой фазы (MPCVD) - это процесс химического осаждения из паровой фазы, в котором используется непрерывный источник микроволн для создания и поддержания высокореакционной плазмы, состоящей из реагирующих химических веществ и необходимых катализаторов. MPCVD широко используется для осаждения алмазных слоев - метан и водород вводятся и используются для выращивания нового алмаза на подложке с алмазной подложкой.
Особенности
Алмазная установка MPCVD обладает рядом преимуществ, которые выгодны клиентам:
- Более высокая скорость роста кристаллов: в 10-100 раз быстрее, чем традиционные методы, что приводит к повышению эффективности производства.
- Большая производственная мощность: Обеспечивает большую производственную мощность в одной партии, что позволяет осуществлять синтез алмазов в более крупных масштабах.
- Более высокое качество: производство алмазов с более высокой твердостью и прочностью, чем у природных алмазов, что обеспечивает прочность и долговечность.
- Более разнообразные цвета: Поддерживает производство бриллиантов различных цветов, включая белый, желтый, розовый и голубой, удовлетворяя разнообразные потребности рынка.
- Более высокая чистота алмазов: Производит бриллианты с более высокой чистотой, чем природный алмаз типа II, обеспечивая исключительные оптические свойства и пригодность для различных применений.
- Индивидуальная настройка в нескольких стилях: Предлагает настраиваемые дизайны для удовлетворения конкретных требований рынка, обеспечивая индивидуальные решения для различных отраслей промышленности.
Технические характеристики
|
Микроволновая система (в соответствии с дополнительным источником питания) |
|
|---|---|
|
Вакуумная система и реакционная камера |
|
|
Система держателя образца |
|
|
Газовая система |
|
|
Охлаждение системы |
|
|
Метод измерения температуры |
|
Список основных деталей оборудования SL901A
| серийный номер | Название модуля | Примечание |
|---|---|---|
| 1 | Источник питания микроволновой печи | Стандартный отечественный магнетрон: Yingjie Electric / Distinguish power supply Отечественный твердотельный источник: Watson (+30,000) Импортный магнетрон: MKS / Пастораль (+100, 000) |
| 2 | Волновод, три штыря, преобразователь мод, верхний резонатор | Самостоятельное изготовление |
| 3 | Вакуумная реакционная камера (верхняя камера, нижняя камера, разъемы) | Самостоятельное изготовление |
| 4 | Инфракрасные термометры, оптические компоненты смещения, кронштейны | Инфракрасные термометры, оптические смещающие компоненты, кронштейны Fuji Gold Siemens + Schneider |
| 5 | Водяное охлаждение компонентов перемещения стола (цилиндры, заготовки и т.д.) | |
| 6 | Керамический тонкопленочный вакуумметр, вакуумметр Пирани | Inficon |
| 7 | Компоненты вакуумных клапанов (сверхвысоковакуумные задвижки, прецизионные пневматические клапаны*2, электромагнитные вакуумные дифференциальные клапаны) | Fujikin + Zhongke + Himat |
| 8 | Вакуумный насос и соединительная трубопроводная арматура, тройник, сильфон KF25*2, адаптер | Насос: Flyover 16L |
| 9 | Металлическое микроволновое уплотнительное кольцо*2; металлическое вакуумное уплотнительное кольцо*1; кварцевая пластина | Кварц: Shanghai FeilihuaSemiconductor Grade High Purity Quartz |
| 10 | Компоненты циркулирующей воды (соединения, блоки отвода, датчики потока) | Японский SMC/CKD |
| 11 | Пневматическая часть (фильтр CKD, многоходовой электромагнитный клапан Airtac, трубопроводная арматура и переходники) | |
| 12 | Газовый соединитель, газовая труба EP, соединитель VCR, фильтр 0,0023 мкм *1, фильтр 10 мкм*2 | Fujikin |
| 13 | Корпус станка, стол из нержавеющей стали, универсальные колеса, ножки, винты для крепления кронштейнов и т.д. | индивидуальная обработка |
| 14 | Расходомер газа*6 (включая один регулятор давления) | Стандартный семизвездочный, дополнительный Fuji Gold (+34,000) / Alicat (42,000) |
| 15 | Обработка газовой плиты (5-ходовой газ, фильтр*5, пневматический клапан*5, ручной клапан*6, сварка трубопровода) | Fuji Gold |
| 16 | Автоматическое управление с помощью ПЛК | Siemens + Schneider |
| 17 | Молибденовый стол | |
Преимущества
- Более высокая скорость роста кристаллов - в 10-100 раз быстрее, чем традиционные методы
- Большая производственная мощность - большее количество продукции в одной партии
- Более высокие качественные характеристики - более высокая твердость и прочность, чем у природных алмазов
- Более разнообразные цвета - белый, желтый, розовый, голубой и т.д.
- Более высокая чистота алмазов - чище, чем природные алмазы типа
- Мульти стиль настройки могут быть настроены в соответствии с различными рынками
FAQ
Что такое печь CVD?
Химическое осаждение из паровой фазы (CVD) — это технология, в которой используются различные источники энергии, такие как нагрев, возбуждение плазмы или световое излучение, для химической реакции газообразных или парообразных химических веществ на газовой фазе или на границе газ-твердое тело с образованием твердых отложений в реакторе с помощью химическая реакция. Проще говоря, два или более газообразных сырья вводятся в реакционную камеру, а затем они реагируют друг с другом с образованием нового материала и его осаждением на поверхности подложки.
Печь CVD представляет собой комбинированную систему печей с высокотемпературной трубчатой печью, блоком управления газами и вакуумным блоком, она широко используется для экспериментов и производства композитных материалов, процессов микроэлектроники, полупроводниковой оптоэлектроники, использования солнечной энергии, оптоволоконной связи, сверхпроводников. технология, поле защитного покрытия.
Как работает печь CVD?
Печь CVD состоит из блока высокотемпературной трубчатой печи, блока точного управления источником реагирующего газа, вакуумной насосной станции и соответствующих сборочных частей.
Вакуумный насос предназначен для удаления воздуха из реакционной трубы и обеспечения отсутствия нежелательных газов внутри реакционной трубы, после чего трубчатая печь нагреет реакционную трубу до заданной температуры, после чего блок точного управления источником реакционного газа может вводить различные газы с заданным соотношением в трубку печи для химической реакции, химическое осаждение из паровой фазы будет образовываться в печи CVD.
Что такое МпкВД?
Что такое алмазный станок CVD?
Какие типы машин для выращивания алмазов доступны?
Какие методы используются для нанесения тонких пленок?
Какой газ используется в процессе CVD?
В процессе CVD можно использовать огромные источники газа, общие химические реакции CVD включают пиролиз, фотолиз, восстановление, окисление, окислительно-восстановительный процесс, поэтому газы, участвующие в этих химических реакциях, могут использоваться в процессе CVD.
В качестве примера возьмем выращивание CVD-графена. Газы, используемые в процессе CVD, будут CH4, H2, O2 и N2.
Что такое машина Mpcvd?
Каковы преимущества выращенных в лаборатории бриллиантов?
Каков основной принцип ССЗ?
Что такое оборудование для нанесения тонких пленок?
В чем преимущество системы CVD?
- При необходимости может быть изготовлен широкий ассортимент пленок: металлическая пленка, неметаллическая пленка и пленка из многокомпонентного сплава. В то же время он позволяет получать качественные кристаллы, которые трудно получить другими методами, такими как GaN, BP и др.
- Скорость формирования пленки высокая, обычно несколько микрон в минуту или даже сотни микрон в минуту. Возможно одновременное нанесение большого количества однородных по составу покрытий, что несравнимо с другими методами получения пленок, такими как жидкофазная эпитаксия (ЖФЭ) и молекулярно-лучевая эпитаксия (МЛЭ).
- Рабочие условия выполняются при нормальном давлении или низком вакууме, поэтому покрытие имеет хорошую дифракцию, а детали сложной формы могут быть равномерно покрыты, что намного превосходит PVD.
- Благодаря взаимной диффузии реакционного газа, продукта реакции и подложки можно получить покрытие с хорошей адгезионной прочностью, что имеет решающее значение для получения пленок с упрочнением поверхности, таких как износостойкие и антикоррозионные пленки.
- Некоторые пленки растут при температуре намного ниже температуры плавления материала пленки. В условиях низкотемпературного роста реакционный газ и стенки реактора, а также содержащиеся в них примеси практически не вступают в реакцию, поэтому можно получить пленку высокой чистоты и хорошей кристалличности.
- Химическое осаждение из паровой фазы позволяет получить гладкую поверхность осаждения. Это связано с тем, что по сравнению с LPE химическое осаждение из паровой фазы (CVD) выполняется при высоком насыщении, с высокой скоростью зародышеобразования, высокой плотностью зародышеобразования и однородным распределением по всей плоскости, что приводит к макроскопически гладкой поверхности. В то же время при химическом осаждении из газовой фазы средний свободный пробег молекул (атомов) намного больше, чем при ЖФЭ, поэтому пространственное распределение молекул является более равномерным, что способствует формированию гладкой поверхности осаждения.
- Низкие радиационные повреждения, что является необходимым условием для изготовления металлооксидных полупроводников (МОП) и других устройств.
Каковы преимущества Mpcvd?
Какова цена машины для выращивания CVD?
Какие существуют типы метода CVD?
Что такое технология тонкопленочного осаждения?
Что означает PECVD?
PECVD — это технология, использующая плазму для активации реакционного газа, стимулирования химической реакции на поверхности подложки или в приповерхностном пространстве и создания твердой пленки. Основной принцип технологии плазмохимического осаждения из паровой фазы заключается в том, что под действием ВЧ или постоянного электрического поля исходный газ ионизируется с образованием плазмы, низкотемпературная плазма используется в качестве источника энергии, соответствующее количество реакционного газа вводится, а плазменный разряд используется для активации реакционного газа и осуществления химического осаждения из паровой фазы.
По способу получения плазмы ее можно разделить на ВЧ-плазму, плазму постоянного тока и микроволновую плазму CVD и т. д.
Алмазы CVD настоящие или поддельные?
В чем разница между ССЗ и PECVD?
Отличие PECVD от традиционной технологии CVD заключается в том, что плазма содержит большое количество высокоэнергетических электронов, которые могут обеспечить энергию активации, необходимую в процессе химического осаждения из паровой фазы, тем самым изменяя режим энергоснабжения реакционной системы. Поскольку температура электронов в плазме достигает 10000 К, столкновение между электронами и молекулами газа может способствовать разрыву химических связей и рекомбинации молекул реакционного газа с образованием более активных химических групп, в то время как вся реакционная система поддерживает более низкую температуру.
Таким образом, по сравнению с процессом CVD, PECVD может выполнять тот же процесс химического осаждения из паровой фазы при более низкой температуре.
4.8
out of
5
I'm marvelled by the MPCVD machine's ability to produce high-purity diamonds with minimal energy consumption.
4.9
out of
5
The MPCVD machine has revolutionized diamond synthesis, enabling the production of larger diamonds with exceptional quality.
4.7
out of
5
I highly recommend the MPCVD machine for its durability and cost-effectiveness. It's a game-changer in diamond synthesis.
4.6
out of
5
The MPCVD machine is user-friendly and requires minimal maintenance. It's a valuable asset for any laboratory.
4.8
out of
5
The MPCVD machine has enabled us to produce high-quality diamonds for various industrial applications. It's a reliable and efficient machine.
4.9
out of
5
The MPCVD machine's ability to adjust microwave power and control reaction temperature precisely is remarkable. It ensures consistent and high-quality diamond synthesis.
4.7
out of
5
The MPCVD machine stands out with its large-area stable discharge plasma, which enables the production of high-quality, large-sized single crystal diamonds.
4.6
out of
5
I'm thoroughly impressed with the MPCVD machine's ability to avoid contamination and produce purer diamonds compared to traditional methods.
4.8
out of
5
The MPCVD machine is an excellent choice for laboratories seeking to produce high-quality diamonds for research and industrial applications.
4.9
out of
5
The MPCVD machine has exceeded our expectations. It's a valuable addition to our laboratory, enabling us to produce diamonds with remarkable properties.
