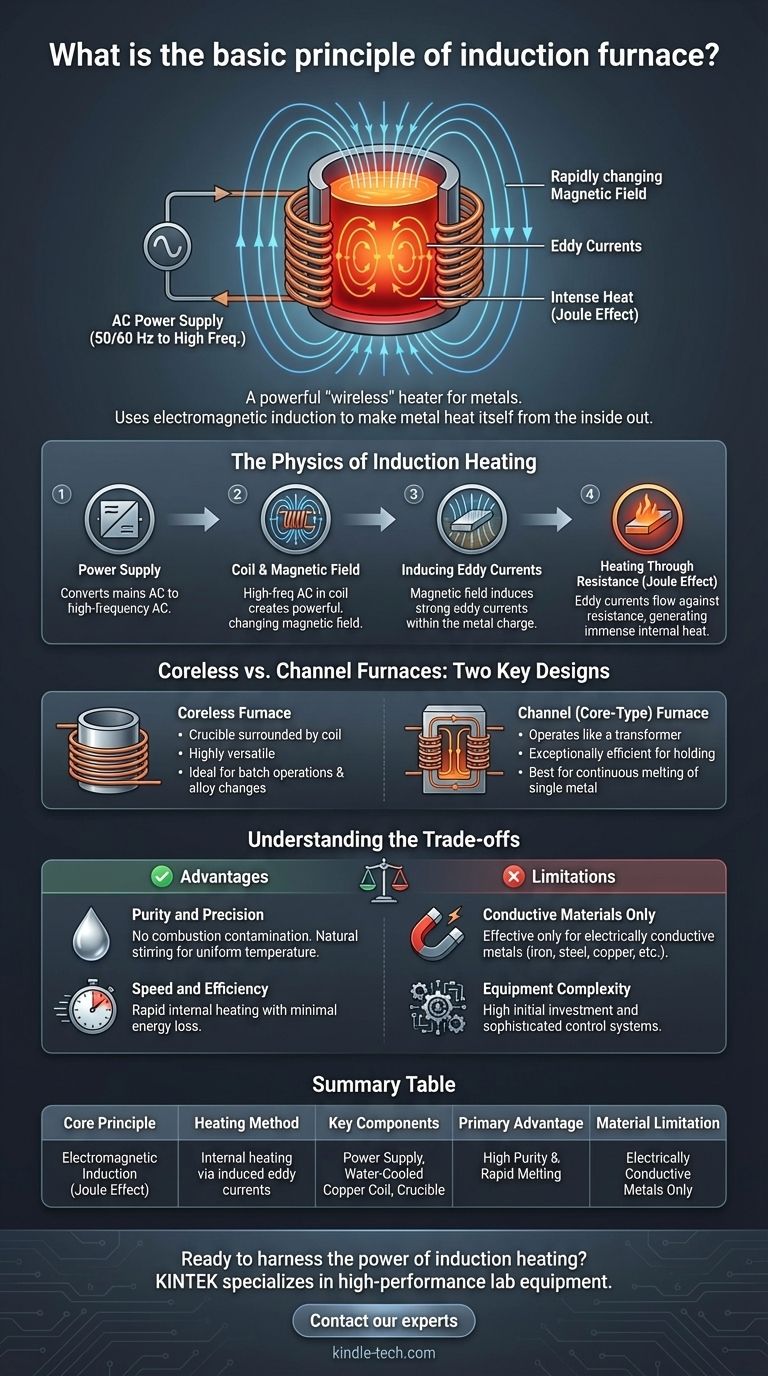

Каков основной принцип индукционной печи? Достижение быстрой и чистой плавки металла

По своей сути, индукционная печь — это мощный «беспроводной» нагреватель для металлов. Она использует фундаментальный принцип электромагнетизма, чтобы заставить кусок металла нагреваться изнутри. Переменный электрический ток пропускается через медную катушку, которая создает сильное, быстро меняющееся магнитное поле вокруг загружаемого металла. Это магнитное поле, в свою очередь, индуцирует мощные электрические токи — известные как вихревые токи — непосредственно внутри металла, генерируя огромное тепло за счет сопротивления и вызывая его плавление.

Центральный принцип — электромагнитная индукция. Вместо применения внешнего тепла от пламени или электрической дуги печь преобразует сам металл в источник тепла, что приводит к быстрой, чистой и высококонтролируемой плавке.

Физика индукционного нагрева

Чтобы по-настоящему понять, как работает индукционная печь, полезно разбить процесс на последовательность событий: от розетки до расплавленного металла.

Источник питания: создание правильного тока

Процесс начинается с источника питания, который преобразует стандартное сетевое электричество (например, 50/60 Гц) в мощный переменный ток (AC) средней или высокой частоты.

Это часто многоступенчатый процесс, включающий выпрямитель для преобразования переменного тока в постоянный (DC), а затем инвертор для преобразования постоянного тока обратно в переменный ток с гораздо более высокой, контролируемой частотой (от 150 Гц до 8000 Гц и выше).

Катушка и магнитное поле

Этот специальный высокочастотный переменный ток затем направляется через полую, водоохлаждаемую медную катушку.

Согласно закону электромагнитной индукции Фарадея, любой электрический ток создает магнитное поле. Поскольку ток быстро меняется, он создает сильное и постоянно колеблющееся магнитное поле внутри катушки.

Индуцирование вихревых токов

Проводимый металл, который необходимо расплавить (загрузка), помещается внутрь тигля внутри катушки. Интенсивное, меняющееся магнитное поле проходит непосредственно через этот металл.

Это поле индуцирует сильные, круговые электрические токи внутри самого металла. Они называются вихревыми токами.

Нагрев за счет сопротивления (Эффект Джоуля)

Как и любой материал, металл обладает собственным электрическим сопротивлением. Когда эти мощные вихревые токи протекают через металл, преодолевая его собственное сопротивление, они генерируют огромное количество тепла.

Это явление известно как эффект Джоуля. Тепло генерируется непосредственно и внутренне в загружаемом материале, что приводит к его нагреву и плавлению с поразительной скоростью.

Бессердечниковые и канальные печи: две основные конструкции

Хотя принцип остается прежним, индукционные печи обычно строятся в двух основных конфигурациях, каждая из которых подходит для различных применений.

Бессердечниковая печь

Это наиболее распространенная конструкция. Она состоит из непроводящего тигля, содержащего металл, который непосредственно окружен индукционной катушкой. Магнитное поле проникает непосредственно в загрузку для индукции вихревых токов.

Бессердечниковые печи очень универсальны, отлично подходят для плавки широкого спектра металлов с холодного старта и идеальны для периодических операций, где состав сплава часто меняется.

Канальная (или сердечниковая) печь

Эта конструкция работает больше как трансформатор. Первичная катушка намотана вокруг железного сердечника, а замкнутый контур расплавленного металла действует как вторичная катушка.

Ток, индуцированный в этом контуре расплавленного металла, генерирует тепло, которое циркулирует в больший объем расплава. Эти печи исключительно эффективны, но лучше всего подходят для поддержания большого объема расплавленного металла при заданной температуре или для непрерывной плавки одного типа металла, поскольку для запуска им требуется «остаток» расплавленного металла.

Понимание компромиссов

Ни одна технология не лишена ограничений. Объективная оценка требует понимания как ее сильных, так и слабых сторон.

Преимущество: чистота и точность

Поскольку тепло генерируется внутри без какого-либо сгорания, отсутствует загрязнение от топлива или электродов. Электромагнитные силы также создают естественное перемешивающее действие, обеспечивая высокооднородную температуру и гомогенный состав сплава.

Преимущество: скорость и эффективность

Индукционный нагрев невероятно быстр. Поскольку тепло генерируется непосредственно в материале, передача энергии очень эффективна, при этом минимальное количество тепла теряется в окружающую среду по сравнению с другими типами печей.

Ограничение: только проводящие материалы

Основной принцип основан на индукции тока внутри загружаемого материала. Следовательно, эта технология эффективна только для плавки электропроводящих материалов, таких как железо, сталь, медь, алюминий и драгоценные металлы.

Ограничение: сложность оборудования

Высокомощные источники питания с переменной частотой являются сложными и представляют собой значительные капиталовложения. Системы управления и водоохлаждаемые катушки увеличивают общую сложность установки.

Выбор правильного варианта для вашей цели

Понимание принципа позволяет выбрать правильный подход для конкретной металлургической задачи.

• Если ваш основной фокус — высокочистые сплавы или частая смена партий: Бессердечниковая индукционная печь предлагает необходимую гибкость и чистую среду для плавки.
• Если ваш основной фокус — поддержание больших объемов одного расплавленного металла: Канальная индукционная печь обеспечивает непревзойденную энергоэффективность для поддержания температуры.
• Если ваш основной фокус — быстрая плавка и контроль процесса: Индукционный нагрев в целом превосходит традиционные методы благодаря своей скорости и точности, обеспечиваемой современными системами управления.

В конечном счете, принцип индукции превращает кусок металла в его собственный высокоэффективный, автономный источник тепла.

Сводная таблица:

Аспект	Описание
Основной принцип	Электромагнитная индукция (Эффект Джоуля)
Метод нагрева	Внутренний нагрев с помощью индуцированных вихревых токов
Ключевые компоненты	Источник питания, водоохлаждаемая медная катушка, тигель
Основное преимущество	Высокая чистота и быстрая плавка
Ограничение по материалу	Только электропроводящие металлы
