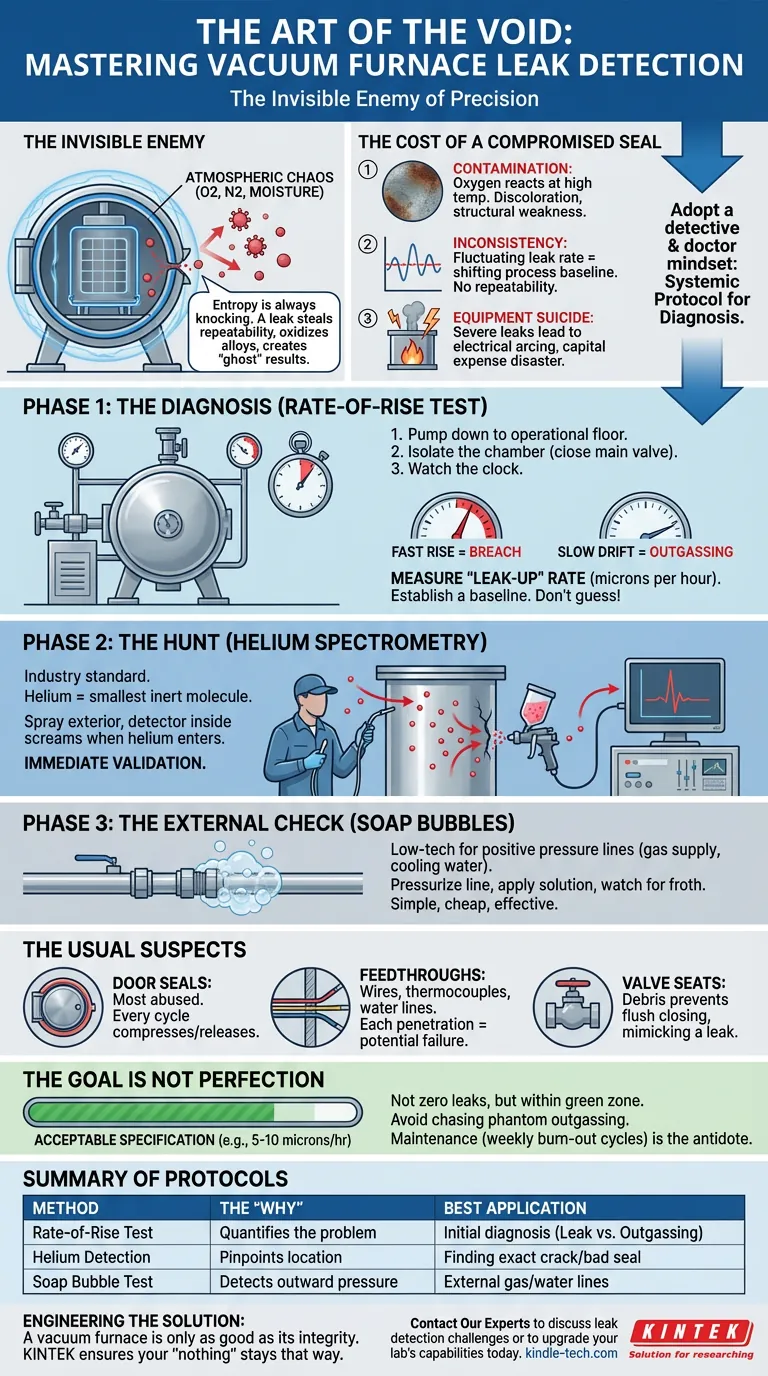

Искусство Вакуума: Мастерство Обнаружения Утечек В Вакуумных Печах

Невидимый враг точности

В мире материаловедения нет ничего идеального. Но вакуумная печь стремится приблизиться к этому как ничто другое.

Ее основная функция — не просто нагревать, а исключать. Она создает убежище, куда не может проникнуть хаос атмосферы — кислород, азот, влага. Когда это убежище нарушено, вы теряете не только вакуумное давление. Вы теряете целостность вашего эксперимента.

Энтропия всегда стучится в дверь.

Утечка редко бывает катастрофической в драматическом, взрывном смысле. Вместо этого она — тихий вор. Она крадет повторяемость. Она окисляет ценные сплавы. Она создает «призрачные» результаты, которые неделями ведут исследователей по ложному пути.

Чтобы сохранить чистоту вакуума, мы должны принять образ мышления, который сочетает в себе детектива и врача. Нам нужен системный протокол диагностики.

Цена нарушенного уплотнения

Почему мы одержимы утечками? Потому что атмосфера химически агрессивна.

Когда воздух попадает в вакуумную камеру, он не просто «заполняет пространство». Он вступает в реакцию.

Загрязнение: Кислород реагирует с металлами при высоких температурах. Обесцвечивание — это видимый симптом; структурная слабость — скрытая болезнь.

Несоответствие: Если скорость вашей утечки колеблется, ваша базовая линия процесса смещается. Вы не можете претендовать на научную повторяемость, если ваша среда меняется со вторника на среду.

Самоубийство оборудования: В тяжелых случаях плохой вакуум приводит к электрической дуге между нагревательными элементами. Это не просто плохой день для данных; это катастрофа с капитальными затратами.

Этап 1: Диагностика (Скорость подъема)

Прежде чем пытаться исправить проблему, вы должны ее количественно оценить.

Многие операторы пропускают этот шаг. Они подозревают утечку и немедленно начинают подтягивать болты. Это ошибка. Вам нужна базовая линия. Вам нужен тест скорости подъема (ROR).

Логика проста:

Откачайте печь до рабочего уровня.
Изолируйте камеру (закройте главный клапан).
Следите за временем.

Вы измеряете скорость «подъема» давления. Давление будет расти — это физика. Но как быстро оно растет?

Если давление резко подскакивает за несколько минут, у вас есть прорыв. Если оно медленно дрейфует в течение часа, у вас может быть просто дегазация. Тест ROR дает вам число (микроны в час). Без этого числа вы гадаете.

Этап 2: Охота (Гелиевая спектрометрия)

Как только тест ROR подтвердит, что враг внутри ворот, вы должны найти, где он вошел.

Стандартным в отрасли является гелиевый масс-спектрометр. Он элегантен своей точностью.

Гелий — самая маленькая инертная молекула, которую мы можем легко использовать. Он может просочиться через щели, через которые не могут пройти вода или азот. Подключив детектор к вакуумной системе и распыляя гелий на внешнюю сторону печи, мы ждем.

Если гелий проходит через микроскопическую трещину в сварном шве или уплотнительном кольце, спектрометр издает сигнал. Это немедленное подтверждение.

Этап 3: Внешняя проверка (Мыльные пузыри)

Не презирайте низкотехнологичные решения. У них есть свое место.

Гелий обнаруживает утечки внутрь вакуума. Но как насчет линий под давлением, подающих газ в систему?

Линии подачи газа и фитинги охлаждающей воды находятся под положительным давлением. Гелий здесь не поможет. Для них классический тест «мыльными пузырями» остается лучшим.

Он прост, дешев и эффективен.

Обычные подозреваемые

Где происходят утечки? Обычно там, где человеческие руки касались машины.

Энтропия атакует интерфейсы. При устранении неполадок начните с этого:

Уплотнения дверцы: Самая изношенная часть печи. Каждый цикл сжимает и освобождает это уплотнительное кольцо.
Проходные элементы: Каждый провод, каждый термопара, каждая линия подачи воды, входящая в камеру, требует прохода. Каждая из них — потенциальная точка отказа.
Седла клапанов: Мусор может помешать клапану закрыться вровень, имитируя утечку.

Цель — не совершенство

В тестировании на утечки есть психологическая ловушка: стремление к нулю.

Ни одна печь не является герметичной навсегда. Цель — не идеальное уплотнение; цель — приемлемая спецификация.

Производители определяют допустимый предел «скорости подъема» (например, 5-10 микрон в час). Пока вы находитесь в этой зеленой зоне, ваш процесс безопасен. Не тратьте дни на погоню за фантомной утечкой, которая на самом деле является нормальной дегазацией.

Обслуживание — противоядие. Еженедельные циклы «выжигания» (высокая температура, высокий вакуум) помогают испарить загрязнители, имитирующие утечки.

Сводка протоколов

Метод	«Почему»	Лучшее применение
Тест скорости подъема	Количественно оценивает проблему.	Первичная диагностика. Это утечка или дегазация?
Гелиевое обнаружение	Точно определяет местоположение.	Поиск точной трещины или плохого уплотнения.
Тест мыльными пузырями	Обнаруживает внешнее давление.	Проверка внешних газовых и водяных линий.

Инженерное решение

Вакуумная печь хороша настолько, насколько хороша ее целостность. Когда вы контролируете атмосферу, вы контролируете свойства материала.
