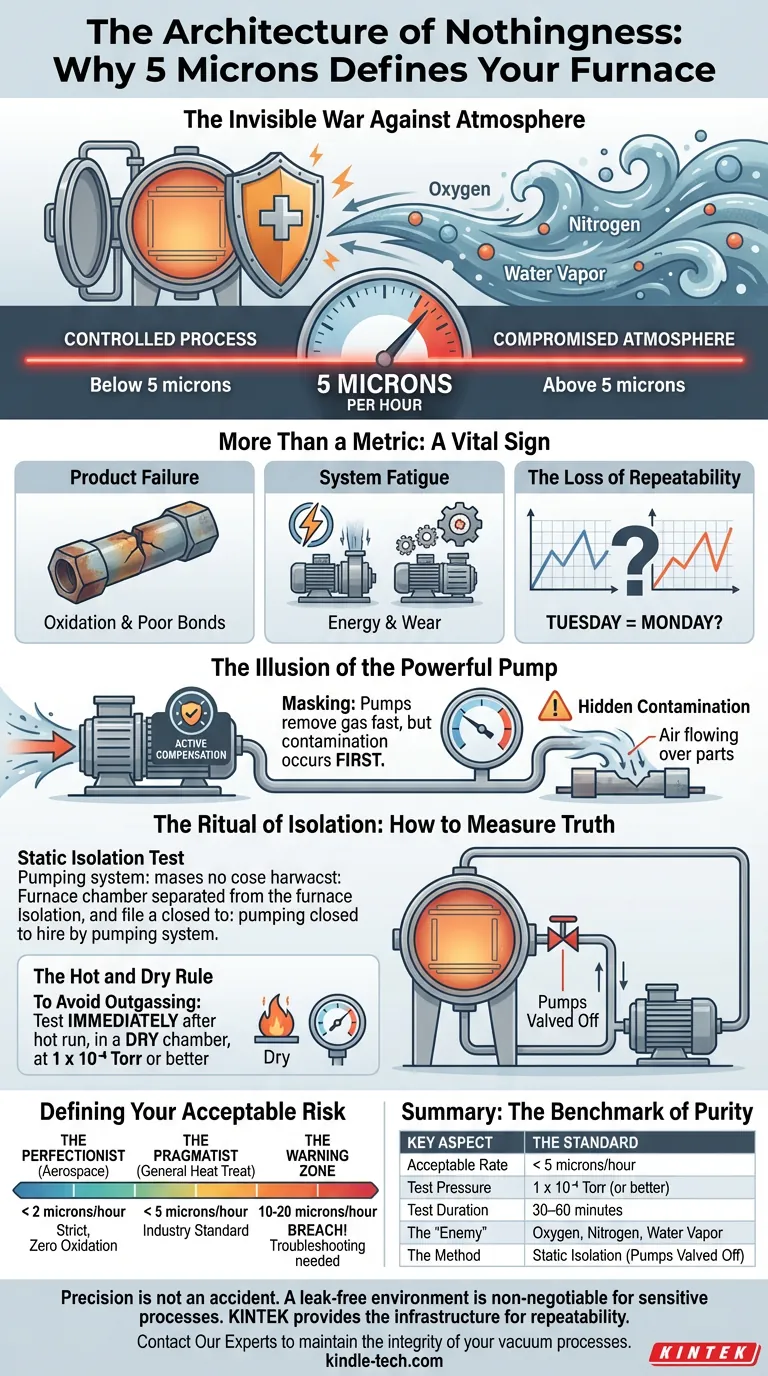

Архитектура Пустоты: Почему 5 Микрон Определяют Вашу Печь

Невидимая война против атмосферы

В мире высокотемпературной металлургии в вакууме мы, по сути, ведем войну против природы. Природа не терпит пустоты; она стремится проникнуть, окислить и выровнять.

Ваша вакуумная печь — это щит.

Когда мы говорим о скорости утечки, мы говорим не просто о технической характеристике, указанной в руководстве. Мы говорим о структурной целостности этого щита.

Допустимая скорость утечки для высокотемпературной вакуумной печи обычно составляет менее 5 микрон в час.

Эта цифра — разделяющая линия между контролируемым научным процессом и хаотичным. Если вы ее пересечете, вы больше не будете работать в вакууме; вы будете работать в нарушенной атмосфере.

Больше, чем показатель: жизненно важный признак

Атул Гаванде часто пишет о том, как сложные системы терпят неудачу не из-за отсутствия навыков, а из-за отсутствия стандартизированной бдительности. Вакуумная печь ничем не отличается.

Скорость утечки — это фундаментальный показатель состояния печи.

Показание ниже 5 микрон/час означает, что сосуд герметизирован достаточно плотно, чтобы предотвратить проникновение атмосферы — в частности, азота, кислорода и водяного пара.

Если вы проигнорируете этот показатель, произойдет три вещи, которые будут усугубляться со временем:

Сбой продукта: Кислород вызывает обесцвечивание и плохие металлургические связи. Вы теряете деталь.
Усталость системы: Ваши насосы вынуждены работать сверхурочно, чтобы бороться с поступающим воздухом, увеличивая энергопотребление и износ.
Потеря повторяемости: Это психологическая цена. Без подтвержденной скорости утечки вы не можете гарантировать, что прогон во вторник будет соответствовать прогону в понедельник. Вы гадаете.

Иллюзия мощного насоса

В вакуумной обработке существует распространенная ловушка: маскировка.

Современные насосные системы невероятно мощны. Они часто достаточно сильны, чтобы преодолеть умеренную утечку, удаляя газ почти так же быстро, как он поступает. Манометр может выглядеть нормально, пока работает насос.

Но загрязнение все равно происходит. Воздух все еще проходит над вашими деталями, прежде чем насос сможет его уловить.

Вот почему динамические уровни вакуума обманчивы. Вы не можете измерить целостность сосуда, пока насосы активно компенсируют его недостатки.

Ритуал изоляции: как узнать правду

Чтобы узнать правду о вашей печи, вы должны прекратить борьбу. Вы должны изолировать камеру.

Правильный тест на скорость утечки изолирует насосную систему от камеры печи с помощью главного клапана. Это гарантирует, что вы измеряете газ, поступающий в камеру извне, а не производительность насосов.

Правило «Горячее и сухое»

Физика может сыграть с нами злую шутку. Дегазация — выделение молекул водяного пара, поглощенных внутренними поверхностями — выглядит точно так же, как утечка на манометре.

Чтобы избежать ложного срабатывания, тест должен проводиться строго:

Сразу после горячего прогона (выжигания).
В сухой камере.
В идеале при уровне вакуума 1 x 10⁻⁴ Торр или лучше.

Если печь холодная или влажная, вы измеряете не утечку; вы измеряете испарение влаги.

Определение приемлемого риска

Не все вакуумы одинаковы. Стандарт, который вы принимаете, должен соответствовать ставкам вашего применения.

Перфекционист (аэрокосмическая отрасль): Для критического паяния, где недопустимо окисление, стандарт строгий. Стремитесь к < 2 микрон/час.
Прагматик (общая термообработка): Отраслевой стандарт < 5 микрон/час — ваш надежный ориентир.
Зона предупреждения: Если вы переходите к 10–20 микрон/час, у вас есть прорыв. Вы больше не обрабатываете; вы устраняете неполадки.

Резюме: эталон чистоты

Ключевой аспект	Стандарт
Допустимая скорость	< 5 микрон в час
Тестовое давление	1 x 10⁻⁴ Торр (или лучше)
Продолжительность теста	30–60 минут
«Враг»	Кислород, азот, водяной пар
Метод	Статическая изоляция (насосы отключены клапаном)

Заключение

Точность — это не случайность. Это результат строгих стандартов, применяемых к невидимым силам.
