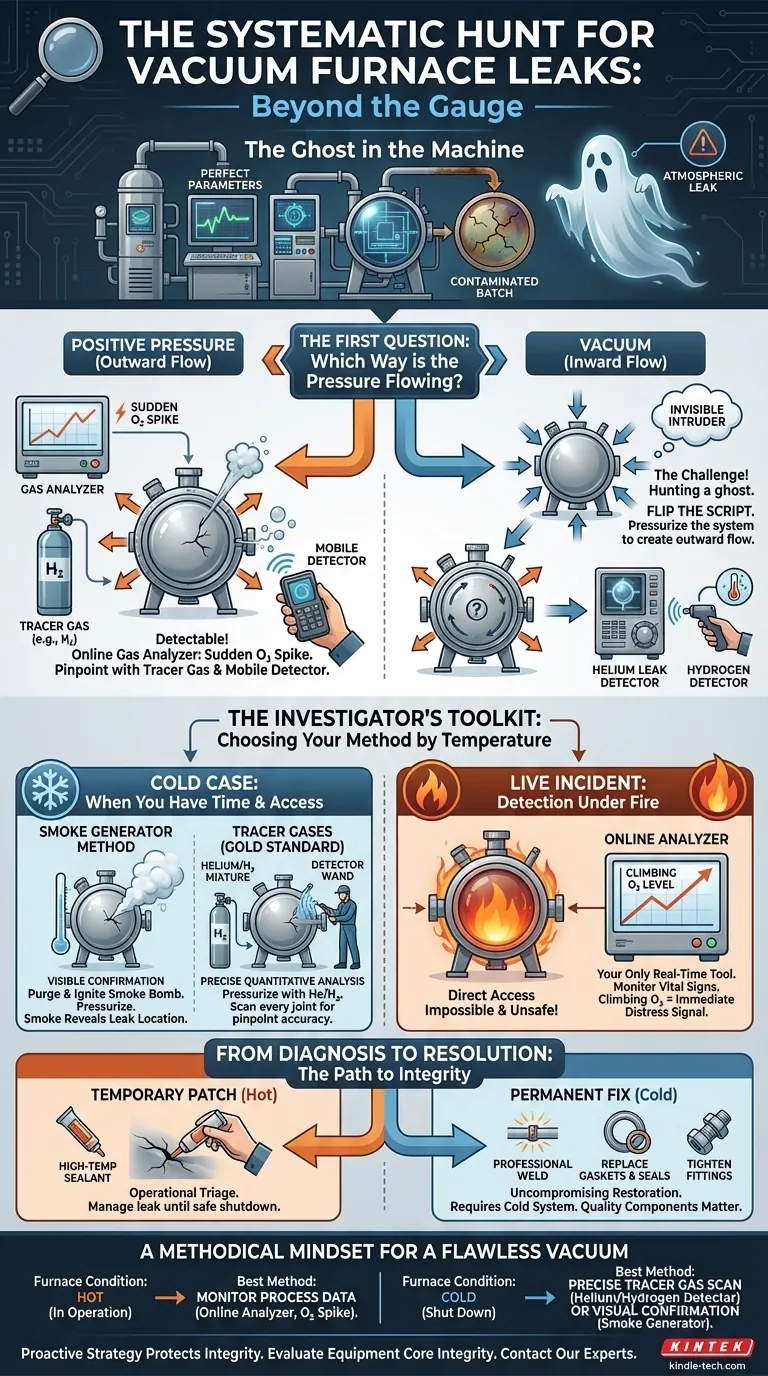

За Гранью Датчиков: Систематический Поиск Утечек В Вакуумных Печах

Призрак в машине

Высокочистый процесс завершен. Все параметры на экране управления — температура, давление, время цикла — были идеальными. Тем не менее, конечный продукт загрязнен, окислен и непригоден для использования. Партия потеряна.

Виновник — невидимый саботажник: микроскопическая утечка атмосферы.

Этот сценарий — знакомое разочарование во многих лабораториях. Нас учат доверять нашим приборам, верить данным на экране. Но когда физическая целостность системы нарушена, датчики говорят только часть правды. Настоящая проблема — психологическая: мы должны искать то, чего не видим, в системе, которая, как мы предполагаем, идеально герметична. Это требует выхода за рамки простого мониторинга и принятия систематического, исследовательского подхода.

Первый вопрос: Куда движется давление?

Прежде чем найти утечку, вы должны понять ее природу. Весь диагностический процесс зависит от одного простого вопроса: газ утекает из печи, или воздух проникает внутрь? Ответ полностью зависит от давления в системе относительно атмосферы.

Утечки под положительным давлением: Характерный признак

Когда внутреннее давление печи выше атмосферного, газ активно выходит наружу. Это делает обнаружение относительно простым.

Ваша первая линия обороны — онлайн-анализатор газов. Внезапный резкий скачок остаточного кислорода — неоспоримый отпечаток атмосферной утечки. Это явный сигнал того, что воздух затягивается в путь циркуляции газа через разрыв в корпусе печи или трубопроводе.

Чтобы точно определить местоположение, вы можете ввести трассирующий газ и создать давление в сосуде. Мобильный детектор, например, водорода, затем может проверить целостность конкретных соединений, сварных швов и уплотнений.

Утечки под вакуумом: Невидимый нарушитель

Обнаружение утечки под вакуумом гораздо сложнее. Здесь перепад давления затягивает воздух внутрь печи. Нет исходящего шлейфа для обнаружения, нет выходящего газа для отслеживания. Вы охотитесь за призраком.

Наиболее эффективная стратегия — изменить сценарий. Отключив печь и преобразовав отрицательное давление в легкое положительное, вы превращаете входящую утечку во входящую.

После создания давления невидимое становится обнаружимым. Высокочувствительный детектор гелия или детектор водорода может быть использован для сканирования внешней поверхности печи, превращая разочаровывающий поиск в точный, методичный процесс.

Инструментарий следователя: Выбор метода в зависимости от температуры

Состояние печи — горячая и рабочая, или холодная и выключенная — определяет ваши инструменты и стратегию. Это вопрос как доступности, так и безопасности.

Холодное дело: Когда есть время и доступ

Холодная, неактивная печь — это место преступления, которое можно полностью расследовать. Это ваша лучшая возможность найти постоянные, трудноуловимые утечки.

Метод дымогенератора — триумф элегантной простоты. После продувки печи от всех горючих газов внутри зажигается дымовая шашка. Сосуд находится под давлением, и дым будет выходить из любой трещины или неисправного уплотнения, создавая видимый шлейф, который недвусмысленно выявляет место утечки. Он делает невидимое видимым.

Для более точного, количественного анализа трассирующие газы являются золотым стандартом. После создания давления в печи гелием или смесью водорода, зонд детектора перемещается по каждой потенциальной точке отказа — фланцам, сварным швам, проходным элементам и уплотнениям клапанов. Это высокотехнологичный, окончательный подход к точному определению места разрыва.

Прямое происшествие: Обнаружение под огнем

Когда утечка подозревается во время горячего цикла, вы — первый реагирующий, а не криминалист. Прямой доступ невозможен и небезопасен. Ваш приоритет — управлять ситуацией и защитить процесс.

Здесь ваш онлайн-анализатор — ваш единственный инструмент в реальном времени. Это монитор жизненно важных показателей печи. Повышение уровня кислорода — явный сигнал бедствия, требующий немедленного внимания, даже если физическое устранение придется отложить.

От диагностики к решению: Путь к целостности

Выявление утечки — это только половина битвы. Путь к ее устранению требует четкого разграничения между временными мерами и постоянными решениями.

Временная заплатка: Поддержание процесса в рабочем состоянии

Если утечка появляется, когда печь горячая, а прерывание цикла не является вариантом, к предполагаемой области может быть применен высокотемпературный герметик. Это оперативное триаж — полевая заплатка, предназначенная для устранения утечки до тех пор, пока печь не будет безопасно остановлена для надлежащего ремонта.

Постоянное устранение: Восстановление системы

Настоящий, долговечный ремонт может быть выполнен только при холодной печи. Спешка в этом процессе гарантирует будущие сбои. Постоянное устранение является бескомпромиссным:

Трещины в деталях должны быть профессионально сварены.
Изношенные прокладки и уплотнения должны быть заменены, а не залатаны.
Ослабленные фитинги должны быть затянуты до точных спецификаций крутящего момента.

Именно здесь первостепенное значение приобретает качество первоначальной инженерии и компонентов, от уплотнений до самого корпуса печи. Оборудование от производителей, таких как KINTEK, разработанное для надежного лабораторного использования с высококачественными расходными материалами, изначально минимизирует эти точки отказа.

Методический подход для безупречного вакуума

Систематический подход превращает обнаружение утечек из игры в угадайку в науку. Ваш процесс принятия решений должен быть четким и методичным.

Состояние печи	Лучший метод обнаружения	Основной инструмент / индикатор
Горячая / В эксплуатации	Мониторинг данных процесса	Онлайн-анализатор (внезапный скачок O₂)
Холодная / Выключена	Точный поиск трассирующего газа	Детектор гелия или водорода
Холодная / Упорная утечка	Визуальное подтверждение	Дымогенератор

В конечном итоге, проактивная стратегия обнаружения утечек является основой для защиты целостности процесса, обеспечения качества продукции и поддержания безопасной рабочей среды. Если погоня за этими невидимыми неисправностями ставит под угрозу ваши результаты и тратит драгоценное время, возможно, пришло время оценить основную целостность вашего оборудования. Свяжитесь с нашими экспертами
