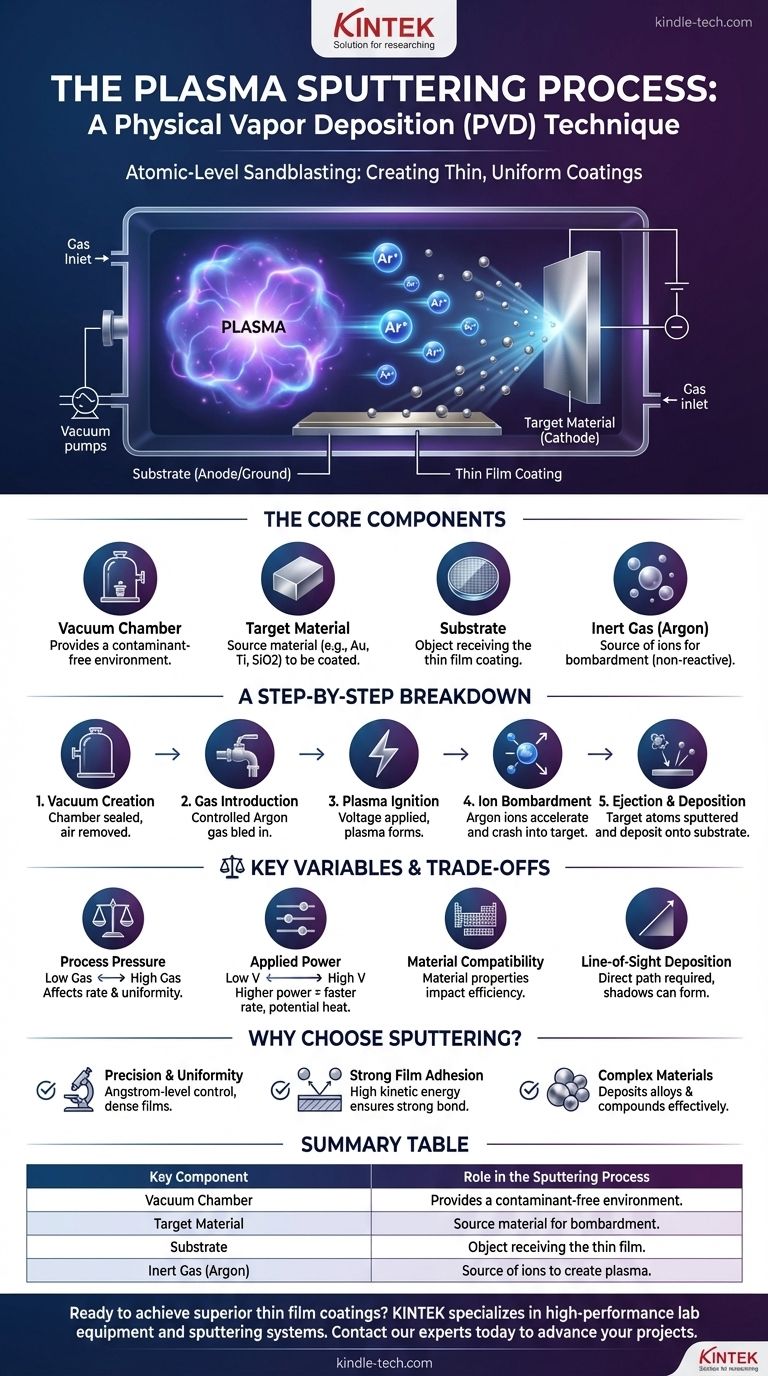

Что такое процесс плазменного распыления? Руководство по прецизионному нанесению тонких пленок

Плазменное распыление — это метод вакуумного осаждения, используемый для создания чрезвычайно тонких и высокооднородных покрытий. В этом процессе твердый материал, известный как «мишень», бомбардируется энергичными ионами из плазмы, что приводит к «распылению» или выбросу атомов с поверхности мишени. Эти выброшенные атомы затем проходят через вакуумную камеру и осаждаются на подложке, образуя тонкую пленку.

По своей сути, распыление — это физический процесс, сродни пескоструйной обработке на атомном уровне. Он использует ионизированные частицы газа в качестве абразивной среды для отбивания атомов от исходного материала и их точного осаждения в виде высококачественной пленки на другой поверхности.

Основные компоненты системы распыления

Чтобы понять этот процесс, мы должны сначала определить ключевые элементы внутри вакуумной камеры. Каждый компонент играет решающую роль в достижении конечного, точно спроектированного покрытия.

Вакуумная камера

Весь процесс происходит внутри герметичной камеры, из которой удален почти весь воздух. Этот вакуум необходим для предотвращения столкновения распыленных атомов с молекулами воздуха, такими как кислород и азот, и их реакции с ними, что загрязнило бы конечную пленку.

Материал мишени

Это исходный материал для покрытия. Это твердый блок или пластина вещества, которое вы хотите нанести, например, титана, золота или диоксида кремния. На мишень подается сильное отрицательное напряжение.

Подложка

Это объект или материал, который необходимо покрыть. Это может быть что угодно: от кремниевой пластины и стеклянной панели до пластикового компонента или медицинского имплантата. Подложка стратегически расположена так, чтобы перехватывать поток атомов от мишени.

Инертный газ

В вакуумную камеру в контролируемых количествах вводится инертный газ, чаще всего Аргон (Ar). Этот газ химически неактивен и служит источником ионов, которые будут бомбардировать мишень.

Пошаговое описание процесса

Распыление следует точной последовательности событий, превращая твердую мишень в тонкую пленку с помощью контролируемой энергии плазмы.

Шаг 1: Создание вакуума

Камера герметизируется, и насосы удаляют окружающий воздух, создавая среду высокого вакуума. Это гарантирует, что путь от мишени до подложки свободен от загрязнений.

Шаг 2: Подача распыляющего газа

В камеру подается небольшое, контролируемое количество аргона. Давление поддерживается очень низким, но достаточным для поддержания процесса.

Шаг 3: Зажигание плазмы

Прикладывается высокое напряжение, при этом мишень выступает в роли катода (отрицательный заряд). Это электрическое поле ионизирует газ в камере, отрывая электроны от атомов аргона и создавая плазму — светящийся ионизированный газ, состоящий из положительных ионов аргона (Ar+) и свободных электронов.

Шаг 4: Бомбардировка ионами

Положительно заряженные ионы аргона ускоряются электрическим полем и с большой кинетической энергией врезаются в отрицательно заряженный материал мишени.

Шаг 5: Выброс и осаждение

Этот высокоэнергетический удар передает импульс от иона аргона атомам мишени, вызывая каскад столкновений внутри поверхности мишени. Когда этот каскад достигает поверхности, атомы мишени выбрасываются или «распыляются». Эти распыленные атомы движутся по прямой линии до тех пор, пока не ударятся о подложку, где они конденсируются и накапливаются слой за слоем, образуя тонкую пленку.

Понимание компромиссов и ключевых переменных

Качество и характеристики конечной пленки не случайны; они являются результатом тщательного контроля нескольких переменных процесса. Понимание этих компромиссов является ключом к освоению этой техники.

Давление процесса

Количество инертного газа в камере влияет на скорость распыления и однородность пленки. Слишком мало газа означает слабую плазму и медленное осаждение. Слишком много газа может привести к рассеиванию распыленных атомов, что снизит качество пленки и скорость осаждения.

Прилагаемая мощность

Увеличение напряжения (мощности), подаваемого на мишень, увеличивает энергию бомбардирующих ионов. Это приводит к более высокой скорости распыления, то есть пленка нарастает быстрее. Однако чрезмерная мощность может перегреть и повредить как мишень, так и подложку.

Совместимость материалов

Хотя распыление невероятно универсально, эффективность процесса зависит от атомной массы и энергии поверхностной связи материала мишени. Более тяжелые ионы (например, ксенон вместо аргона) могут более эффективно распылять некоторые материалы, но они также дороже.

Прямая видимость осаждения

Распыление по своей сути является процессом прямой видимости. Распыленные атомы движутся по прямым линиям, а это означает, что области сложной трехмерной подложки, находящиеся «в тени», не будут покрыты равномерно без сложного вращения подложки.

Выбор правильного варианта для вашей цели

Распыление выбирают среди других методов осаждения, когда применение требует превосходного качества пленки, адгезии и контроля. Ваша конкретная цель определит, является ли это оптимальным подходом.

• Если ваш основной фокус — точность и однородность: Распыление обеспечивает исключительный контроль толщины пленки на уровне ангстрем и создает высокоплотные, непористые покрытия.
• Если ваш основной фокус — сильная адгезия пленки: Высокая кинетическая энергия распыленных атомов гарантирует, что они внедряются в поверхность подложки, создавая более прочную и сильно связанную пленку, чем другие методы, такие как термическое испарение.
• Если ваш основной фокус — нанесение сложных материалов: Распыление отлично подходит для нанесения сплавов, соединений и тугоплавких материалов при сохранении их исходного химического состава в конечной пленке.

В конечном счете, плазменное распыление является краеугольным камнем современного производства, позволяя создавать передовые материалы, которые необходимы для всего: от микроэлектроники до долговечных защитных покрытий.

Сводная таблица:

Ключевой компонент	Роль в процессе распыления
Вакуумная камера	Обеспечивает среду без загрязнений для процесса осаждения.
Материал мишени	Исходный материал (например, золото, титан), который бомбардируется для создания покрытия.
Подложка	Объект (например, кремниевая пластина, медицинский имплантат), на который наносится тонкая пленка.
Инертный газ (Аргон)	Ионизированный газ, создающий плазму для бомбардировки мишени.
