Каковы методы получения графена? Руководство по синтезу «сверху вниз» и «снизу вверх»

По сути, производство графена включает одну из двух фундаментальных стратегий: либо тщательное отделение хлопьев от большого куска графита, либо кропотливое построение одноатомного слоя снизу вверх. Основные используемые сегодня методы включают механическое и жидкофазное расслоение (сверху вниз), а также химическое осаждение из паровой фазы (CVD) и сублимацию карбида кремния (снизу вверх), причем CVD становится наиболее жизнеспособным для промышленного применения.

Центральная проблема в производстве графена заключается не просто в его получении, а в получении правильного типа графена для конкретной цели. Лучший метод определяется исключительно тем, является ли цель чистым исследованием, добавками для объемных материалов или высокопроизводительной электроникой.

Две философии синтеза графена

Графен, двумерная сотовая решетка из атомов углерода, может быть получен с помощью двух концептуально противоположных подходов. Понимание этого различия — первый шаг к навигации в ландшафте производственных технологий.

Подход «Сверху вниз»: Начало с графита

Эта стратегия включает отделение отдельных слоев графена от графита, который, по сути, представляет собой стопку бесчисленных графеновых листов. Это процесс деконструкции.

Самым известным примером является механическое расслоение, при котором используется клейкая лента для отделения слоев до тех пор, пока не останется один лист. Хотя он идеально подходит для получения чистых образцов для исследований, этот процесс не масштабируется.

Для массового производства используется жидкофазное расслоение. Здесь графит суспендируют в жидкости и разрушают с помощью энергии, такой как высокочастотные звуковые волны. Это эффективно для создания графеновых чернил и композитов, но часто приводит к более низкому электрическому качеству.

Подход «Снизу вверх»: Построение из атомов

Эта философия включает в себя построение графеновой решетки атом за атомом на подходящей подложке. Этот метод обеспечивает гораздо больший контроль над конечным качеством и размером графенового листа.

Доминирующим методом «снизу вверх» является химическое осаждение из паровой фазы (CVD). Этот процесс считается наиболее многообещающим для создания больших, высококачественных листов графена, подходящих для электроники.

Другой метод «снизу вверх» — это эпитаксиальный рост на карбиде кремния (SiC), при котором нагревание SiC до высоких температур вызывает сублимацию кремния, оставляя слой атомов углерода, которые перестраиваются в графен. Это дает высококачественный графен, но является непомерно дорогим для большинства применений.

Подробнее о химическом осаждении из паровой фазы (CVD)

CVD стал стандартом для производства графена для технологических применений, поскольку он уникальным образом сочетает качество и масштабируемость на больших площадях.

Основной процесс

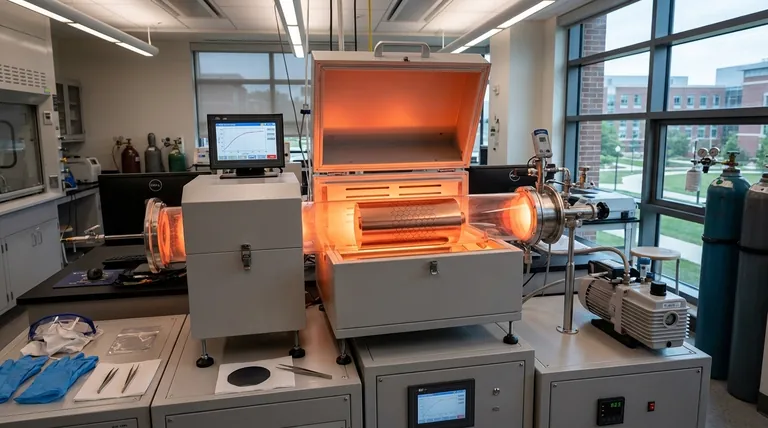

В системе CVD подложка — обычно фольга из переходного металла — нагревается до высокой температуры (около 800–1050 °C) в камере с низким давлением.

Затем вводится углеводородный газ, например метан. Высокий нагрев заставляет газ разлагаться, осаждая атомы углерода на поверхности металлического катализатора.

Затем эти атомы углерода самоорганизуются в характерную сотовую структуру графеновой пленки.

Роль подложки

Выбор металлической подложки имеет решающее значение. Медь (Cu) широко используется, поскольку она способствует росту больших, преимущественно однослойных графеновых листов.

Также используются другие металлы, такие как никель (Ni) и кобальт (Co). Эти материалы действуют как каталитическая поверхность, которая необходима для упорядоченного формирования графеновой решетки.

Важность условий

Процесс очень чувствителен к физическим условиям. Большинство систем используют химическое осаждение из паровой фазы при низком давлении (LPCVD) для предотвращения нежелательных побочных реакций в газовой фазе и для содействия более равномерному осаждению по поверхности подложки.

Понимание компромиссов

Ни один метод не является универсально превосходящим. Оптимальный выбор всегда является функцией баланса конкурирующих приоритетов.

Качество против масштабируемости

Это самый фундаментальный компромисс. Механическое расслоение дает самые высококачественные, не содержащие дефектов хлопья графена, но практически не масштабируется. Жидкофазное расслоение легко масштабируется, но дает материал с большим количеством дефектов и более низкими электрическими характеристиками.

CVD представляет собой наиболее эффективный компромисс, позволяющий производить высококачественный графен на больших площадях, что делает его пригодным для промышленного применения, такого как прозрачные электроды и датчики.

Стоимость и сложность

Стоимость и сложность оборудования сильно различаются. Жидкофазное расслоение можно выполнять с помощью относительно простого лабораторного оборудования.

Напротив, CVD требует специализированных высокотемпературных печей и вакуумных систем. Сублимация SiC еще дороже из-за высокой стоимости самих пластин SiC.

Проблема переноса

Критическим недостатком CVD является то, что графен выращивается на металлической фольге, и почти всегда требуется на другой подложке, такой как кремний или гибкий полимер. Это требует деликатного процесса переноса, который может вызвать морщины, разрывы и загрязнения, что потенциально может ухудшить производительность конечного устройства.

Выбор правильного метода для вашей цели

Чтобы выбрать подходящий метод, вы должны сначала определить свою основную цель.

• Если ваше основное внимание уделяется фундаментальным исследованиям: Механическое расслоение остается золотым стандартом для получения чистых хлопьев, необходимых для лабораторных исследований.
• Если ваше основное внимание уделяется крупномасштабным композитам или проводящим чернилам: Жидкофазное расслоение предлагает наиболее экономичный путь к массовому производству, где идеальные электрические свойства не являются главным приоритетом.
• Если ваше основное внимание уделяется высокопроизводительной электронике или пленкам большой площади: Химическое осаждение из паровой фазы (CVD) является ведущим в отрасли методом для производства высококачественного, однородного графена.

В конечном счете, выбор правильного метода синтеза полностью зависит от баланса требований к качеству, масштабу и стоимости для вашего конкретного применения.

Сводная таблица:

Метод	Подход	Ключевые характеристики	Лучше всего подходит для
Механическое расслоение	Сверху вниз	Дает чистые, высококачественные хлопья; не масштабируется.	Фундаментальные исследования.
Жидкофазное расслоение	Сверху вниз	Масштабируется для массового производства; более низкое электрическое качество.	Композиты, проводящие чернила.
Химическое осаждение из паровой фазы (CVD)	Снизу вверх	Высококачественные пленки большой площади; отраслевой стандарт.	Высокопроизводительная электроника, датчики.
Эпитаксиальный рост на SiC	Снизу вверх	Высококачественный графен; очень высокая стоимость.	Специализированные электронные применения.
