Для полного отжига сталь нагревают до температуры значительно выше ее критической точки, после чего очень медленно охлаждают. Эта температура не является единым значением, а зависит от содержания углерода в стали, обычно варьируясь в пределах 800-950°C (1475-1750°F). Цель состоит в том, чтобы полностью преобразовать внутреннюю кристаллическую структуру стали для достижения максимальной мягкости и пластичности.
Ключевой вывод заключается в том, что полный отжиг определяется не одной температурой, а процессом: нагревом стали выше ее специфической верхней температуры превращения до тех пор, пока ее микроструктура полностью не превратится в аустенит, а затем медленным охлаждением для получения максимально мягкого состояния.
Цель полного отжига: максимальная мягкость
Основное назначение полного отжига — «перевести» сталь в ее самое мягкое, наиболее пластичное и свободное от напряжений состояние. Он часто применяется к стали, которая была нагартована или нуждается в значительной формовке или механической обработке.
Роль микроструктуры
До отжига типичная углеродистая сталь состоит из микроструктуры феррита (чистое, мягкое железо) и перлита (слоистая структура феррита и твердого карбида железа). Расположение и размер этих структур определяют свойства стали.
Аустенитное превращение
Ключом к полному отжигу является нагрев стали выше ее критической температуры. Это приводит к растворению существующего феррита и перлита и превращению их в совершенно новую кристаллическую структуру, называемую аустенитом. Это превращение стирает предыдущую микроструктуру и связанную с ней твердость.
Важность медленного охлаждения
После того как сталь полностью аустенитизирована, ее необходимо очень медленно охлаждать, часто оставляя внутри выключенной печи. Это медленное охлаждение позволяет аустениту превратиться обратно в очень крупную и однородную структуру феррита и перлита, что приводит к максимально низкой твердости и высокой пластичности.
Почему температура зависит от содержания углерода
Точная температура отжига определяется положением стали на диаграмме состояния железо-углерод. Эта диаграмма отображает микроструктуру стали при различных температурах и концентрациях углерода.
Для доэвтектоидных сталей (<0,77% углерода)
Эти распространенные стали нагреваются примерно на 30-50°C (50-90°F) выше верхней критической температуры (линия A3). Это гарантирует, что весь исходный феррит и перлит полностью превратятся в однородную аустенитную структуру.
Для заэвтектоидных сталей (>0,77% углерода)
Эти стали с более высоким содержанием углерода нагреваются на 30-50°C (50-90°F) выше нижней критической температуры (линия A1), которая составляет около 727°C (1341°F). Нагрев до более высоких температур избегается, так как это может привести к образованию хрупкой сетки цементита при охлаждении.
Понимание ключевых различий и компромиссов
Полный отжиг — это специфический высокотемпературный процесс. Его часто путают с другими видами термообработки, которые имеют разные цели и температурные диапазоны.
Полный отжиг против нормализации
Нормализация использует аналогичные температуры нагрева, что и полный отжиг, но включает охлаждение стали на открытом воздухе. Эта более быстрая скорость охлаждения приводит к получению более твердого и прочного материала по сравнению с крайней мягкостью, достигаемой при полном отжиге.
Полный отжиг против промежуточного отжига
Промежуточный отжиг, или отжиг для снятия напряжений, проводится при гораздо более низкой температуре, ниже критической точки A1. Он не создает аустенит; его единственная цель — снять внутренние напряжения, возникшие при производстве, без значительного изменения твердости или микроструктуры стали.
Заблуждение о низкотемпературном отжиге
Процесс, такой как нагрев при 200°C (400°F), не является отжигом для достижения мягкости. Это низкотемпературная "выпечка", специально разработанная для удаления захваченных атомов водорода из кристаллической решетки стали. Это делается для предотвращения механизма разрушения, известного как водородное охрупчивание, и не влияет на мягкость или пластичность стали.
Правильный выбор для вашей цели
Выбор правильной термической обработки имеет решающее значение для достижения желаемых свойств материала для вашего применения.
- Если ваша основная цель — максимальная мягкость и обрабатываемость: Полный отжиг — это правильный процесс, требующий высоких температур и очень медленного охлаждения.
- Если ваша основная цель — баланс прочности и пластичности: Нормализация — более быстрая и экономичная альтернатива полному отжигу.
- Если ваша основная цель — только снятие внутренних напряжений от формовки или сварки: Отжиг для снятия напряжений при более низкой температуре — правильный выбор.
- Если ваша основная цель — предотвращение замедленного разрушения в высокопрочных сталях: Низкотемпературная "выпечка" для удаления водорода — это специфическая, необходимая обработка.
В конечном итоге, выбор правильного термического процесса требует понимания вашего исходного материала и вашей конечной цели производительности.
Сводная таблица:
| Тип стали | Содержание углерода | Диапазон температур отжига | Ключевая цель |
|---|---|---|---|
| Доэвтектоидная | < 0,77% C | ~30-50°C выше линии A3 | Полная аустенитизация для максимальной мягкости |
| Заэвтектоидная | > 0,77% C | ~30-50°C выше линии A1 | Избежать хрупкой сетки цементита |
Добейтесь точных и стабильных результатов термообработки для ваших лабораторных или производственных нужд.
Независимо от того, обрабатываете ли вы образцы стали для исследований или готовите материалы для производства, правильная температура отжига имеет решающее значение для достижения желаемых свойств материала. KINTEK специализируется на высококачественных лабораторных печах и оборудовании для термической обработки, предлагая точный контроль температуры и равномерный нагрев, необходимые для надежного полного отжига, нормализации и других видов термической обработки.
Наш опыт в области лабораторного оборудования гарантирует, что у вас есть правильные инструменты для возвращения вашей стали в ее самое мягкое состояние, улучшения обрабатываемости или снятия внутренних напряжений. Позвольте нам помочь вам выбрать идеальную печь для вашего конкретного применения и материальных целей.
Свяжитесь с KINTEK сегодня, чтобы обсудить ваши требования к термической обработке и узнать, как наши решения могут повысить эффективность вашего процесса и качество материала.

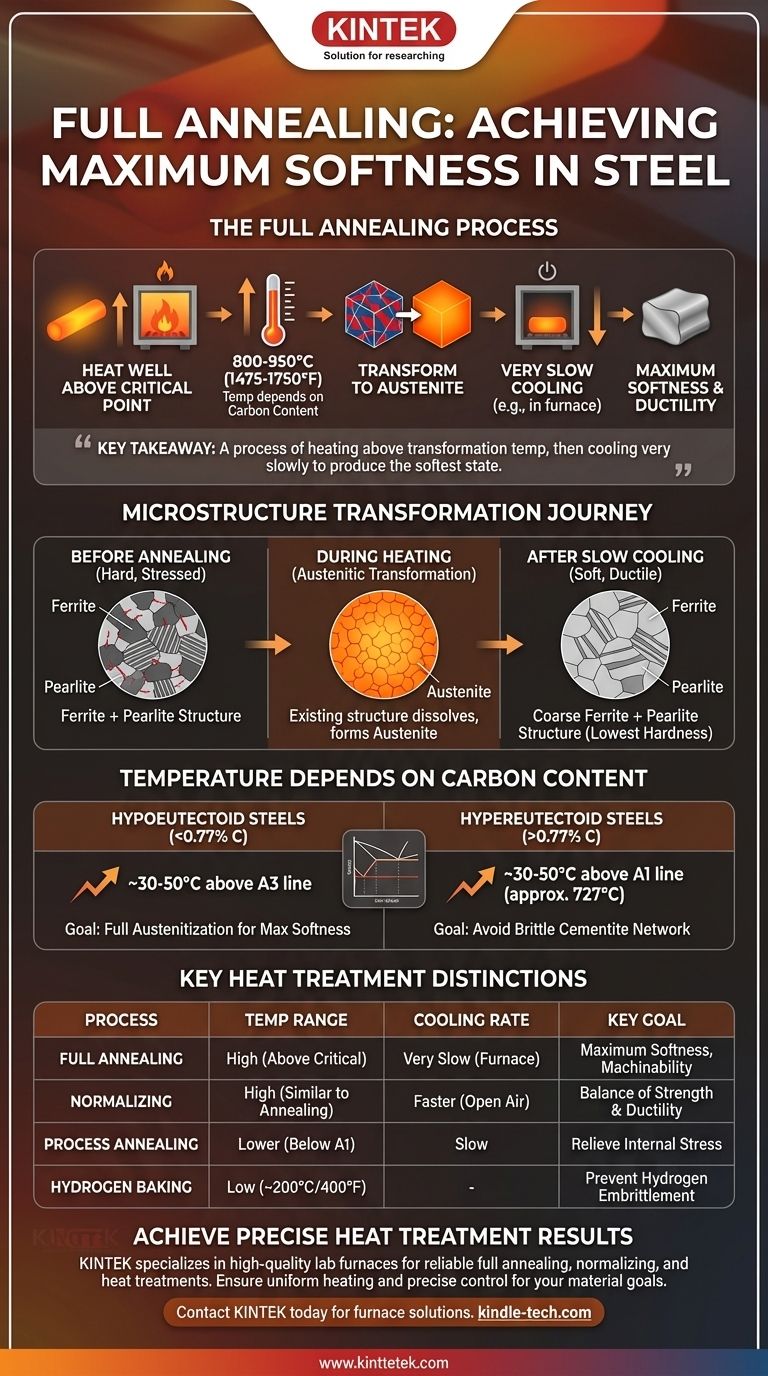

Визуальное руководство
Связанные товары
- Печь с контролируемой атмосферой азота и водорода
- Вакуумная печь для термообработки с футеровкой из керамического волокна
- Печь-муфель с высокой температурой для обезжиривания и предварительного спекания в лаборатории
- Графитовая вакуумная печь для графитации пленки с высокой теплопроводностью
- Лабораторная муфельная печь с нижним подъемом
Люди также спрашивают
- Какую роль играет печь с водородной атмосферой в предварительной обработке порошка сплава Cu-Cr-Nb? (Ключевые выводы)
- Каковы характеристики и риски водородной атмосферы в печи? Освойте баланс мощности и контроля
- Почему для композита W-Cu необходима печь с водородной атмосферой? Обеспечение превосходной инфильтрации и плотности
- Какова роль печи с водородной атмосферой в пост-обработке композитов алмаз/медь после химического меднения?
- Почему для приготовления активных металлических катализаторов необходима печь с контролируемой атмосферой?
