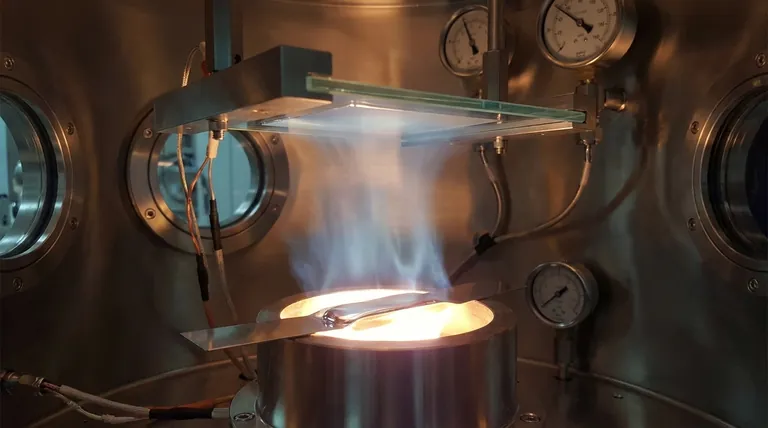

Что такое метод вакуумного напыления? Руководство по созданию ультратонких пленок

По сути, вакуумное напыление — это метод создания ультратонких пленок путем нагрева исходного материала в высоковакуумной камере до его испарения. Затем эти испаренные атомы или молекулы перемещаются через вакуум и конденсируются на более холодной целевой поверхности, известной как подложка. Этот процесс тщательно формирует тонкий, однородный слой исходного материала на подложке.

По своей сути, вакуумное напыление — это процесс контролируемого фазового перехода. Нагревая материал в высоком вакууме, мы позволяем его атомам двигаться по прямой линии, беспрепятственно воздухом, чтобы точно покрыть целевую поверхность.

Основополагающий принцип: двухэтапный процесс

Вакуумное напыление основано на простом, но строго контролируемом физическом принципе. Это аналогично тому, как пар из кипящей кастрюли конденсируется в воду на холодной крышке, но происходит в гораздо более контролируемой среде.

Шаг 1: Генерация пара

Процесс начинается с подачи энергии на исходный материал, в результате чего его атомы или молекулы переходят из твердого или жидкого состояния в газообразное. Это происходит, когда частицы получают достаточно тепловой энергии, чтобы преодолеть силы, связывающие их вместе.

Шаг 2: Конденсация на подложке

Затем этот пар перемещается через вакуумную камеру. При попадании на более холодную подложку частицы теряют свою энергию, конденсируются обратно в твердое состояние и прилипают к поверхности. Этот непрерывный процесс постепенно формирует желаемую тонкую пленку, слой за слоем атомов.

Критическая роль вакуума

Весь процесс выполняется внутри герметичной камеры под высоким вакуумом, обычно при давлении от 10⁻⁵ до 10⁻⁶ мбар. Эта вакуумная среда не случайна; она необходима по двум причинам.

Обеспечение чистоты

Во-первых, вакуум удаляет воздух и другие нежелательные газы. Это предотвращает реакцию горячего исходного материала с загрязнителями, такими как кислород, и гарантирует, что осажденная пленка состоит исключительно из предполагаемого материала.

Гарантия прямого пути

Во-вторых, почти полное отсутствие молекул воздуха означает, что испаренные частицы могут перемещаться непосредственно от источника к подложке без столкновений. Этот беспрепятственный, прямой путь имеет решающее значение для создания высококачественной, плотной пленки.

Распространенные методы нагрева источника

Основное различие между типами вакуумного напыления заключается в том, как исходный материал нагревается до точки испарения.

Термическое испарение (резистивный нагрев)

Это самый простой метод. Высокий электрический ток пропускается через термостойкий тигель, «лодочку» или корзину, содержащую исходный материал. Сопротивление лодочки вызывает ее сильный нагрев, передавая эту тепловую энергию материалу до тех пор, пока он не испарится.

Индукционный нагрев

В этом методе тигель, содержащий материал, помещается внутрь катушки, питаемой высокочастотным переменным током. Это генерирует мощное изменяющееся магнитное поле, которое, в свою очередь, индуцирует «вихревые токи» внутри тигля. Эти токи генерируют тепло непосредственно внутри материала без какого-либо физического контакта с источником питания, предлагая очень чистый процесс нагрева.

Понимание компромиссов и ограничений

Хотя вакуумное напыление является мощным методом, оно не лишено своих проблем. Понимание этих проблем является ключом к его успешному применению.

Напыление по прямой видимости

Прямой путь паровых частиц — это палка о двух концах. Хотя он обеспечивает чистоту, он также означает, что процесс не может легко покрывать сложные трехмерные формы. Области, не находящиеся в прямой видимости источника, получат мало или совсем не получат покрытия.

Совместимость материалов

Не все материалы подходят для испарения. Некоторые соединения могут разлагаться при нагревании, а не испаряться чисто. Другие имеют чрезвычайно высокие температуры плавления, которые требуют специализированных и дорогостоящих систем нагрева.

Однородность и контроль пленки

Достижение идеально однородной толщины пленки на большой подложке может быть затруднительным. Толщина сильно зависит от геометрии камеры, расстояния от источника до подложки и угла падения пара.

Правильный выбор для вашего применения

Ваша конкретная цель определит, является ли вакуумное напыление подходящей техникой и какой метод нагрева использовать.

• Если ваша основная цель — простота и экономичность: Термическое испарение с использованием резистивного нагрева часто является идеальной отправной точкой для нанесения многих элементарных металлов.
• Если ваша основная цель — покрытие плоской поверхности высокочистым материалом: Прямая видимость при вакуумном напылении является значительным преимуществом, обеспечивая прямой и незагрязненный путь частиц.
• Если ваша основная цель — избежать любого загрязнения от нагревательного элемента: Индукционный нагрев предлагает бесконтактный метод, который может быть критически важен для нанесения высокочувствительных или реактивных материалов.

Освоив эти принципы, вы получите точный контроль над созданием материалов на атомном уровне.

Сводная таблица:

Аспект	Ключевая деталь
Процесс	Нагрев материала в вакууме для испарения и конденсации его на подложке.
Среда	Камера высокого вакуума (10⁻⁵ до 10⁻⁶ мбар).
Ключевое преимущество	Создает высокочистые, плотные тонкие пленки.
Распространенные методы	Термическое (резистивное) испарение, индукционный нагрев.
Идеально подходит для	Покрытия плоских поверхностей металлами и другими материалами, требующими высокой чистоты.
