Какова энергия распыленных атомов? Освойте ключ к превосходному качеству тонких пленок

Короче говоря, распыленные атомы имеют широкий энергетический диапазон, обычно достигающий десятков электронвольт (эВ). Эта кинетическая энергия значительно выше, чем у атомов в традиционных термических процессах, и является основной причиной того, что распыление создает плотные, хорошо прилипающие тонкие пленки. Небольшая часть этих атомов также может быть ионизирована, что дополнительно влияет на процесс осаждения.

Ключевой вывод заключается в том, что высокая, нетепловая энергия распыленных атомов является контролируемой характеристикой, а не просто побочным продуктом. Регулируя такие параметры, как давление газа, вы можете настраивать эту энергию для достижения определенных свойств пленки, от исключительной адгезии до минимизации нагрева подложки.

Источник энергии распыленных атомов

Чтобы понять практическое значение энергии распыленных атомов, мы должны сначала понять ее источник. Это не результат тепла, а прямого переноса импульса.

Каскад соударений

Распыление начинается, когда высокоэнергетический ион, ускоренный из плазмы, ударяет по твердому целевому материалу. Этот первоначальный удар намного более энергичен, чем типичное термическое взаимодействие, часто включающее напряжения 3–5 кВ при постоянном распылении.

Этот удар запускает цепную реакцию внутри мишени, «каскад соударений», в котором атомы выбивают своих соседей. Этот каскад переноса импульса в конечном итоге достигает поверхности, и если атом на поверхности получает достаточно энергии, чтобы преодолеть энергию поверхностного связывания материала, он выбрасывается.

Отличительный энергетический профиль

Результирующая энергия этих выброшенных, или «распыленных», атомов представляет собой не одно значение, а широкий диапазон распределения.

Распределение обычно достигает пика при относительно низкой энергии — около половины энергии поверхностного связывания целевого материала. Однако оно имеет длинный «хвост высоких энергий», что означает, что значительное количество атомов выбрасывается с гораздо более высокой энергией.

В результате средняя кинетическая энергия часто на порядок выше, чем пик распределения, обычно в диапазоне от нескольких до десятков эВ. Для сравнения, это эквивалентно термической температуре более 100 000 К.

Почему эта высокая энергия имеет значение

Уникальный энергетический профиль распыленных атомов напрямую связан с желаемыми характеристиками напыленных тонких пленок, что отличает этот процесс от методов с более низкой энергией, таких как термическое испарение.

Превосходная адгезия пленки

Когда высокоэнергетический распыленный атом ударяет по подложке, он не просто мягко оседает. Его кинетическая энергия позволяет ему физически имплантироваться в самые первые атомные слои поверхности.

Это создает сильный, перемешанный межфазный слой, что приводит к гораздо лучшей адгезии пленки по сравнению с испаренными атомами, которые обладают только низкой тепловой энергией и образуют более четкую границу.

Более плотные, более качественные пленки

Энергия удара также способствует подвижности на поверхности. Прибывающий атом имеет достаточно энергии, чтобы кратковременно перемещаться по поверхности подложки, прежде чем занять стабильное положение.

Это позволяет атомам находить и заполнять микроскопические пустоты, в результате чего пленки становятся значительно более плотными, менее пористыми и часто обладают лучшими оптическими и электрическими свойствами.

Отличное покрытие уступов

Хотя распыление часто рассматривается как процесс, идущий по прямой видимости, энергичные частицы достигают подложки под более широким диапазоном углов из-за рассеяния газа. Это, в сочетании с высокой подвижностью на поверхности, позволяет напыленным пленкам лучше соответствовать сложной топографии поверхности, обеспечивая лучшее покрытие острых уступов и внутренних канавок.

Понимание компромиссов

Высокая энергия распыленных атомов — мощный инструмент, но она также создает проблемы, которыми необходимо управлять для успешного осаждения.

Нагрев подложки

Постоянная бомбардировка энергичными атомами является эффективным способом передачи энергии подложке. Эта кинетическая энергия преобразуется в тепло, повышая температуру подложки во время осаждения.

Это может стать серьезной проблемой для термочувствительных материалов, таких как пластик или некоторые электронные компоненты, что требует активного охлаждения или корректировки процесса.

Управление энергией атомов с помощью давления

Самым эффективным инструментом для управления энергией распыленных атомов является давление фонового газа.

При очень низких давлениях распыленные атомы достигают подложки беспрепятственно, прибывая с максимальной энергией. По мере увеличения давления эти атомы претерпевают больше столкновений с фоновым газом, теряя энергию в процессе, называемом термализацией. Настраивая давление, можно контролировать весь энергетический диапазон, от высокоэнергетического баллистического удара до низкоэнергетического теплового движения.

Риск повторного распыления

Небольшой процент распыленных атомов ионизируется. Эти ионы могут ускоряться электрическими полями внутри вакуумной камеры и с высокой энергией ударять по растущей пленке.

Если этой энергии достаточно, они могут выбивать или «повторно распылять» уже нанесенные атомы. Это может изменить состав пленки и создать дефекты, если это не контролируется должным образом.

Оптимизация энергии для вашей цели

Управление энергией распыленных атомов является центральным элементом проектирования процессов. Идеальная энергия полностью зависит от желаемого результата для вашей тонкой пленки.

• Если ваш основной фокус — максимальная адгезия и плотность пленки: Работайте при более низком давлении газа. Это гарантирует, что атомы достигают подложки с высокой кинетической энергией, способствуя имплантации и подвижности на поверхности.
• Если ваш основной фокус — осаждение на термочувствительной подложке: Используйте более высокое давление газа. Это термализует распыленные атомы, снижая их энергию удара и минимизируя теплопередачу на подложку.
• Если ваш основной фокус — достижение однородного состава сплава: Умеренное давление часто является лучшим выбором. Оно помогает усреднить небольшие различия в энергии и угловом распределении между различными распыленными элементами.

В конечном счете, овладение напылением распылением заключается в понимании и контроле энергии распыленного атома для создания точной структуры пленки, которая вам нужна.

Сводная таблица:

Аспект	Типичный энергетический диапазон	Ключевая характеристика
Распределение энергии	До десятков эВ	Широкое распределение с хвостом высоких энергий
Пиковая энергия	~Половина энергии поверхностного связывания	Ниже средней энергии
Средняя кинетическая энергия	От нескольких до десятков эВ	Эквивалентно тепловой энергии >100 000 К
Управляется с помощью	Давление фонового газа	От высокоэнергетического баллистического до низкоэнергетического теплового

Готовы оптимизировать процесс нанесения тонких пленок?

В KINTEK мы специализируемся на предоставлении передового лабораторного оборудования и расходных материалов для точных применений распыления. Независимо от того, нужно ли вам добиться максимальной адгезии пленки на прочных подложках или нанести покрытие на термочувствительные материалы, наш опыт поможет вам овладеть энергией распыленных атомов для получения превосходных результатов.

Мы поможем вам:

• Выбрать подходящее оборудование для распыления в соответствии с вашими конкретными требованиями к материалу и подложке
• Оптимизировать параметры процесса, такие как давление газа, для контроля энергии атомов и свойств пленки
• Получить плотные, хорошо прилипающие тонкие пленки с отличным покрытием уступов

Свяжитесь с нами сегодня, чтобы обсудить, как мы можем улучшить возможности вашей лаборатории по нанесению тонких пленок. Свяжитесь с нашими экспертами для получения персональной консультации!

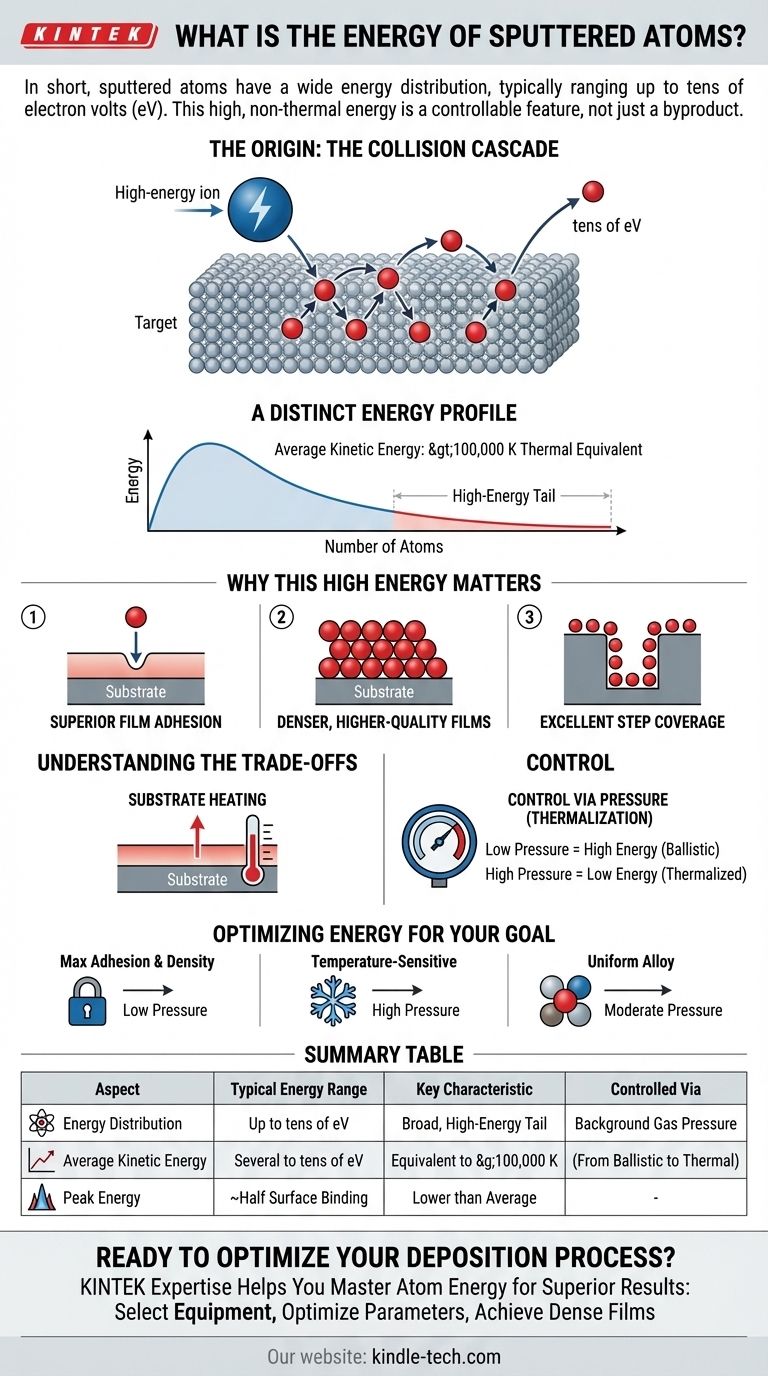

Визуальное руководство
