Осаждение из паровой фазы — это семейство передовых производственных процессов, используемых для нанесения очень тонких пленок материала на поверхность, известную как подложка. По своей сути процесс включает преобразование материала покрытия в газообразное состояние, его транспортировку к подложке, а затем его конденсацию или реакцию для образования твердого слоя. Две основные категории этого процесса — химическое осаждение из газовой фазы (CVD) и физическое осаждение из газовой фазы (PVD).
Фундаментальное различие между процессами осаждения из паровой фазы заключается в том, как поступает материал покрытия. Химическое осаждение из газовой фазы (CVD) использует химические реакции на поверхности подложки для создания пленки, в то время как физическое осаждение из газовой фазы (PVD) физически переносит исходный материал на подложку без химического изменения.
Химическое осаждение из газовой фазы (CVD): создание пленки посредством реакции
CVD аналогично приготовлению пищи. Вы вводите определенные газообразные ингредиенты (прекурсоры) в нагретую камеру, и они реагируют на поверхности вашей подложки, чтобы «запечь» новый, твердый материал на ней.
Основной принцип: химическая реакция
В CVD осаждаемый материал не является тем же материалом, который вводится в камеру. Вместо этого используются один или несколько летучих газов-прекурсоров.
Химическая реакция, обычно активируемая высокой температурой, происходит непосредственно на поверхности подложки. Эта реакция образует желаемую твердую пленку и газообразные побочные продукты, которые затем удаляются.
Подробные этапы процесса CVD
Процесс CVD представляет собой строго контролируемую последовательность событий, которая обеспечивает равномерную и высококачественную пленку.
- Транспортировка реагентов: Газы-прекурсоры транспортируются в реакционную камеру.
- Адсорбция: Молекулы газа прилипают к поверхности подложки.
- Поверхностная реакция: Адсорбированные молекулы вступают в химическую реакцию, катализируемую нагретой поверхностью, с образованием материала твердой пленки.
- Зарождение и рост: Вновь образовавшийся твердый материал создает начальные центры (зарождение), а затем нарастает слой за слоем, образуя пленку.
- Десорбция побочных продуктов: Нежелательные газообразные побочные продукты реакции отделяются от поверхности.
- Транспортировка побочных продуктов: Вытяжная система удаляет эти газообразные побочные продукты из камеры.
Физическое осаждение из газовой фазы (PVD): перенос пленки с помощью физики
PVD больше похоже на распыление краски, но на атомном уровне. Вы берете твердый исходный материал, превращаете его в пар, и он движется по прямой линии, чтобы покрыть все, что находится на его пути. Все это происходит в условиях высокого вакуума.
Основной принцип: физический перенос
В PVD исходный материал такой же, как и конечный материал покрытия. Процесс физически высвобождает атомы или молекулы из твердого источника и переносит их через вакуум к подложке.
Химической реакции для создания пленки не происходит. Испаренный материал просто конденсируется на более холодной подложке, образуя твердое покрытие.
Пример процесса: осаждение распылением
Распыление — это распространенный метод PVD, который является ярким примером процесса физического переноса.
- Наращивание: Камера герметизируется, и создается вакуум для удаления загрязнений. Среда подготавливается, часто путем нагрева.
- Травление: Подложка часто очищается с помощью процесса ионной бомбардировки (катодная очистка), чтобы обеспечить чистоту поверхности и надлежащее сцепление пленки.
- Нанесение покрытия: Высокое напряжение используется для создания плазмы. Ионы из этой плазмы ускоряются и сталкиваются с исходным материалом («мишенью»), выбивая атомы. Эти выбитые атомы перемещаются через вакуум и осаждаются на подложке.
- Снижение: После достижения желаемой толщины система безопасно возвращается к температуре и давлению окружающей среды.
Понимание компромиссов: CVD против PVD
Выбор между этими методами полностью зависит от материала, подложки и желаемых свойств конечной пленки.
Конформность и покрытие пленки
CVD превосходно создает конформные покрытия, что означает, что пленка имеет равномерную толщину даже на сложных трехмерных формах. Газы-прекурсоры могут проникать в траншеи и вокруг острых углов до реакции.
PVD — это процесс прямой видимости. Испаренные атомы движутся по прямой линии, что затрудняет равномерное покрытие сложных геометрий без сложного вращения подложки.
Рабочая температура
Процессы CVD часто требуют очень высоких температур для протекания необходимых химических реакций. Это может ограничивать типы подложек, которые могут быть покрыты без повреждений.
PVD обычно может выполняться при гораздо более низких температурах, что делает его подходящим для термочувствительных материалов, таких как пластмассы или некоторые сплавы.
Чистота и сложность материала
CVD обеспечивает превосходный контроль над химическим составом (стехиометрией) пленки путем точного управления потоком газов-прекурсоров. Это критически важно для создания сверхчистых, сложных составных пленок, используемых в полупроводниковой промышленности.
PVD отлично подходит для осаждения чистых металлов, сплавов и некоторых простых соединений. Создание сложных составных пленок может быть более сложным, чем при CVD.
Правильный выбор для вашей цели
Чтобы выбрать подходящий процесс, вы должны сначала определить свой наиболее важный результат.
- Если ваша основная цель — равномерное покрытие сложных, неплоских поверхностей: CVD часто является лучшим выбором из-за характера газофазных реакций.
- Если ваша основная цель — осаждение чистого металла или простого сплава на термочувствительную подложку: Методы PVD, такие как распыление, как правило, более подходят и работают при более низких температурах.
- Если ваша основная цель — создание высокочистой, кристаллической составной пленки для электроники: CVD предлагает точный химический контроль, необходимый для передовых полупроводниковых применений.
Понимание этого основного различия между химически «создаваемой» пленкой и физически «переносимой» является ключом к выбору правильной технологии осаждения для вашего проекта.
Сводная таблица:
| Характеристика | Химическое осаждение из газовой фазы (CVD) | Физическое осаждение из газовой фазы (PVD) |
|---|---|---|
| Основной принцип | Химическая реакция на поверхности подложки | Физический перенос исходного материала |
| Конформность пленки | Конформное (равномерное на сложных формах) | Прямая видимость (требует вращения для равномерности) |
| Рабочая температура | Высокая (часто > 500°C) | Низкая (подходит для термочувствительных подложек) |
| Сложность материала | Отлично подходит для сложных соединений | Лучше всего для чистых металлов, сплавов и простых соединений |
| Основные применения | Полупроводники, сложные 3D-детали | Оптика, износостойкие покрытия, термочувствительные материалы |
Готовы выбрать правильный процесс осаждения для вашей лаборатории?
Понимание нюансов между CVD и PVD имеет решающее значение для достижения оптимальных результатов тонкопленочного покрытия. KINTEK, ваш надежный партнер в области лабораторного оборудования, специализируется на предоставлении передовых решений для осаждения из паровой фазы, адаптированных к вашим конкретным исследовательским и производственным потребностям.
Независимо от того, требуются ли вам конформные покрытия CVD для сложных полупроводниковых применений или точность PVD для термочувствительных подложек, наши эксперты помогут вам выбрать и внедрить идеальную систему.
Позвольте KINTEK расширить ваши возможности:
- Экспертное руководство: Получите персональные рекомендации, основанные на ваших материалах, подложке и требованиях к производительности.
- Передовое оборудование: Получите доступ к современным системам CVD и PVD от ведущих производителей.
- Постоянная поддержка: Воспользуйтесь услугами по установке, обучению и техническому обслуживанию для обеспечения максимальной производительности.
Не оставляйте результаты вашего покрытия на волю случая. Свяжитесь с нашими экспертами сегодня, чтобы обсудить, как решения KINTEK для осаждения из паровой фазы могут способствовать успеху вашего проекта!

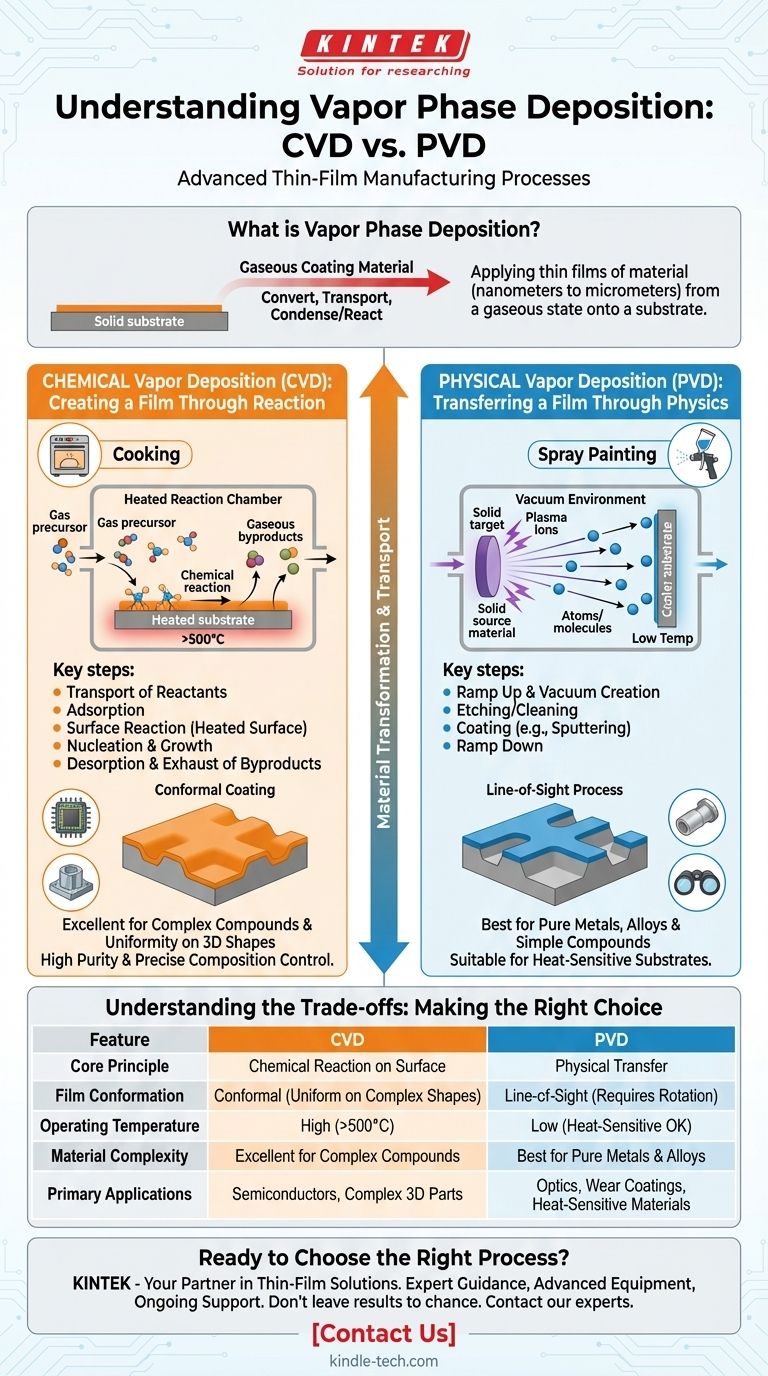

Визуальное руководство
