Что такое термическое напыление в вакууме? Руководство по созданию ультратонких пленок

Коротко говоря, термическое напыление в вакууме — это процесс, используемый для создания ультратонких пленок на поверхности. Он работает путем нагрева исходного материала внутри камеры с высоким вакуумом до тех пор, пока он не испарится в пар; затем этот пар проходит через вакуум и конденсируется на более холодном целевом объекте, известном как подложка, образуя точное и однородное покрытие.

Основной принцип, который нужно понять, заключается в том, что вакуум — это не просто пустое пространство, а активный и существенный компонент процесса. Он предотвращает реакцию горячего материала с воздухом и расчищает путь для молекул пара, чтобы они могли напрямую достичь цели, что было бы невозможно при нормальном атмосферном давлении.

Основной процесс: от твердого тела к пленке

Термическое напыление, являющееся разновидностью физического осаждения из паровой фазы (PVD), является основополагающей технологией в материаловедении и производстве. Процесс можно разбить на несколько ключевых этапов.

Исходный материал

Процесс начинается с материала, который вы собираетесь нанести, часто это металл, такой как алюминий или золото. Этот исходный материал обычно начинается как твердое тело в виде проволоки, гранул или дроби.

Стадия нагрева

Этот твердый материал помещается в держатель, часто керамический или полуметаллический контейнер, называемый «лодкой» или «тиглем». Электрический ток нагревает лодку, которая, в свою очередь, нагревает исходный материал до температуры испарения, превращая его из твердого тела непосредственно в газ (пар).

Путешествие через вакуум

После испарения над источником образуется облако пара. Поскольку это происходит в условиях высокого вакуума, молекулы пара могут перемещаться на большие расстояния по прямой линии, не сталкиваясь с молекулами воздуха.

Стадия осаждения

Пар перемещается до тех пор, пока не достигнет более холодной подложки, которая стратегически расположена на его пути. При контакте пар быстро охлаждается, конденсируется и прилипает к поверхности, наращиваясь слой за слоем, образуя тонкую твердую пленку.

Почему вакуум обязателен

Выполнение этого процесса при атмосферном давлении потерпело бы неудачу по двум критическим причинам. Вакуум не является необязательным; он фундаментален для успеха.

Предотвращает окисление и загрязнение

Большинство материалов, нагретых до точки испарения, мгновенно реагировали бы с кислородом и другими газами, присутствующими в воздухе. Это привело бы к образованию оксидов и других соединений, загрязняя конечную пленку и препятствуя осаждению чистого материала.

Обеспечивает чистый путь к цели

При нормальном атмосферном давлении среднее расстояние, которое молекула пара может пройти до столкновения с молекулой воздуха (ее средняя длина свободного пробега), чрезвычайно мало — менее миллиметра. Пар никогда не достиг бы подложки. Вакуум значительно увеличивает эту среднюю длину свободного пробега, позволяя пару беспрепятственно перемещаться от источника к цели.

Понимание компромиссов

Хотя термическое напыление является мощным методом, оно не является универсальным решением. Понимание его преимуществ и ограничений является ключом к его эффективному использованию.

Преимущество: простота и универсальность

По сравнению с другими методами PVD, термическое испарение относительно просто и экономично. Оно хорошо подходит для широкого спектра материалов, особенно металлов с более низкими температурами кипения, что делает его предпочтительным выбором для многих применений.

Преимущество: экологическая чистота

Будучи «сухим процессом», который полностью происходит в герметичной камере, вакуумное напыление оказывает значительно меньшее воздействие на окружающую среду, чем «мокрые» химические процессы, такие как гальваника, которые часто включают опасные материалы.

Ограничение: осаждение по прямой видимости

Пар движется по прямой линии. Это означает, что термическое напыление является процессом прямой видимости, который отлично подходит для нанесения покрытий на плоские или простые поверхности. Однако он плохо справляется с равномерным покрытием сложных трехмерных форм со скрытыми поверхностями или острыми углами.

Ограничение: температурные ограничения материала

Процесс основан на нагреве, вызывающем испарение. Это делает его менее подходящим для материалов с чрезвычайно высокими температурами плавления или для материалов, которые разлагаются при нагревании. Для этих более требовательных материалов часто используются другие методы, такие как электронно-лучевое испарение или распыление.

Распространенные применения в различных отраслях

Способность создавать точные, функциональные тонкие пленки делает термическое напыление критически важным процессом во многих областях.

Электроника и полупроводники

Он используется для создания тонких металлических связующих слоев, необходимых в таких устройствах, как OLED-дисплеи, солнечные элементы и тонкопленочные транзисторы.

Оптика и отражающие покрытия

Эта технология необходима для производства высоко отражающих зеркальных покрытий и сложных оптических интерференционных покрытий, которые избирательно фильтруют свет.

Упаковка и защитные пленки

Распространенным применением является нанесение тонкого слоя алюминия на полимерные пленки для пищевой упаковки. Это создает барьер проницаемости, который защищает от влаги и кислорода. Он также используется для коррозионностойких и износостойких покрытий.

Передовые материалы

Технология используется для создания отражающих слоев в высокоэффективных тканях для скафандров НАСА и формы пожарных, а также для тепло- и звукоизоляции в самолетах.

Правильный выбор для вашей цели

Выбор правильного метода осаждения полностью зависит от вашего материала, подложки и желаемого результата.

• Если ваша основная цель — экономичные покрытия на плоских поверхностях: Термическое напыление — отличный и очень надежный выбор, особенно для обычных металлов, таких как алюминий.
• Если ваша основная цель — равномерное покрытие сложных 3D-объектов: Вам следует изучить методы, не требующие прямой видимости, такие как распыление, которые могут обеспечить более равномерное покрытие на сложных геометриях.
• Если ваша основная цель — осаждение высокотемпературных или композитных материалов: Целесообразно изучить более высокоэнергетические процессы, такие как электронно-лучевое испарение, которые могут обрабатывать материалы, непригодные для простого термического нагрева.
• Если ваша основная цель — соблюдение экологических норм: Любой процесс вакуумного напыления является сильным кандидатом, предлагая чистую альтернативу традиционному химическому покрытию.

Понимая эти основные принципы, вы можете уверенно определить, где термическое напыление вписывается в ваш технический инструментарий.

Сводная таблица:

Аспект	Ключевая деталь
Тип процесса	Физическое осаждение из паровой фазы (PVD)
Основной принцип	Нагрев материала в вакууме для его испарения и конденсации на подложке.
Ключевое преимущество	Простота, экономичность и экологическая чистота.
Основное ограничение	Характер прямой видимости; плохо справляется со сложными 3D-формами.
Распространенные применения	Электроника (OLED, солнечные элементы), оптические покрытия и защитные упаковочные пленки.

Готовы интегрировать термическое напыление в рабочий процесс вашей лаборатории?

Понимание теории — это первый шаг. Эффективная реализация требует правильного оборудования. KINTEK специализируется на высококачественном лабораторном оборудовании и расходных материалах для всех ваших потребностей в вакуумном напылении.

Мы предоставляем надежные системы термического испарения и экспертную поддержку, чтобы помочь вам:

• Достичь точных, однородных покрытий для ваших исследований и разработок или производства.
• Масштабировать ваши процессы с помощью надежного и простого в использовании оборудования.
• Обеспечить чистоту материала и повторяемость процесса с помощью наших проверенных расходных материалов.

Обслуживая лаборатории и материаловедов по всему миру, KINTEK является вашим партнером в области передовой обработки материалов.

Свяжитесь с нашими экспертами сегодня, чтобы обсудить ваше конкретное применение и найти идеальное решение для термического напыления для вашей лаборатории.

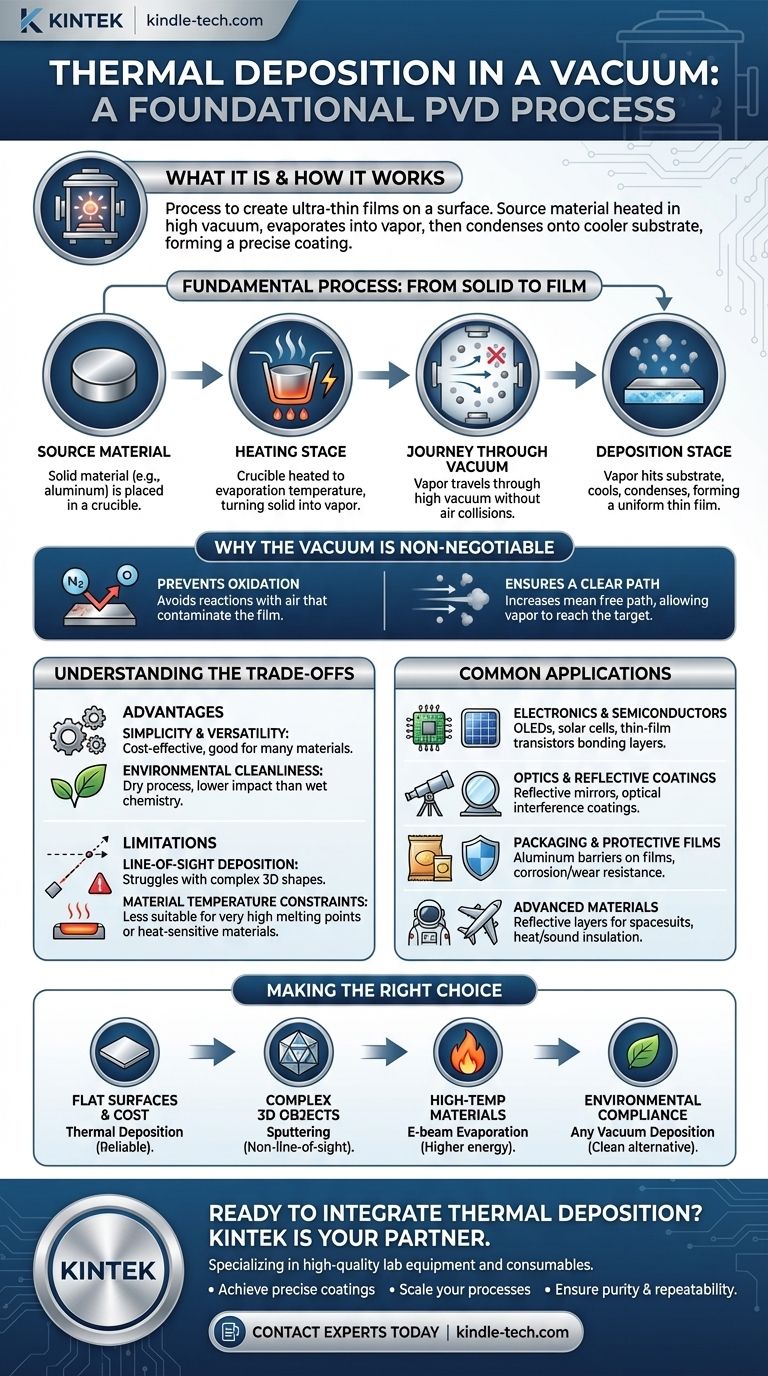

Визуальное руководство
