Каковы синтетические методы получения графена? Объяснение химического осаждения из газовой фазы (CVD)

Хотя существует несколько методов получения графена, доминирующей техникой для синтеза высококачественных пленок большой площади является химическое осаждение из газовой фазы (CVD). Этот метод "снизу вверх" включает выращивание графена непосредственно на поверхности каталитического металла из газообразного углеродсодержащего вещества при высоких температурах. В результате получается непрерывный лист толщиной в один атом, который затем может быть перенесен на интересующий субстрат для применения в электронике, материаловедении и других областях.

Проблема синтеза графена заключается не только в создании материала, но и в контроле его качества на больших площадях. Хотя химическое осаждение из газовой фазы (CVD) является ведущим методом, его успех зависит от тщательного управления средой роста, особенно субстратом и кинетикой реакции.

Деконструкция химического осаждения из газовой фазы (CVD)

CVD стал отраслевым стандартом, поскольку он позволяет масштабируемое производство высококачественных однослойных графеновых листов, что критически важно для большинства электронных и исследовательских применений.

Основной принцип: Рост "снизу вверх"

CVD — это метод синтеза "снизу вверх". Вместо отшелушивания слоев от большего куска графита, он строит графеновый лист атом за атомом на поверхности.

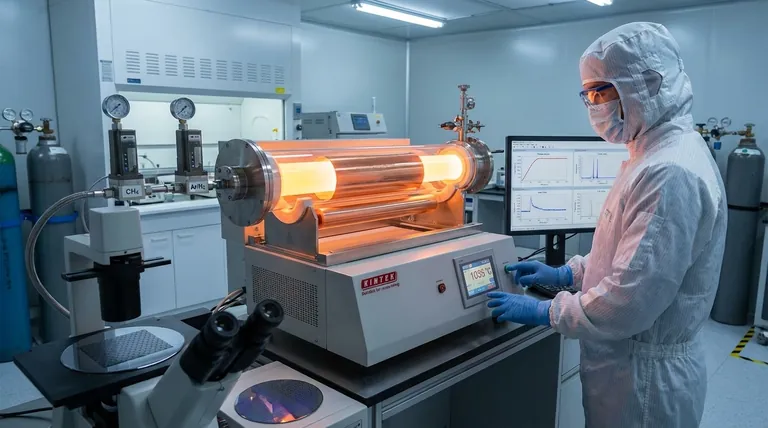

Это достигается путем подачи углеродсодержащего газа, такого как метан (CH₄), в высокотемпературную печь, содержащую каталитический субстрат. Нагрев вызывает разложение газа, и атомы углерода располагаются в гексагональной решетчатой структуре графена на поверхности субстрата.

Ключевые компоненты процесса

Успех CVD зависит от нескольких критических компонентов. Наиболее распространенным субстратом является тонкая фольга из переходного металла, причем медь (Cu) особенно популярна для выращивания однослойного графена.

Вся реакция происходит при очень высоких температурах, которые обеспечивают энергию, необходимую для протекания химических реакций и формирования кристаллической пленки атомами углерода.

Критический этап переноса

Важной и часто сложной частью процесса является то, что графен выращивается на металлической фольге, а не на конечном целевом субстрате. После роста тончайший, толщиной в один атом, графеновый лист должен быть аккуратно перенесен с металлического катализатора на другой субстрат, например, диоксид кремния или гибкий полимер.

Оптимизация качества графена

Теоретическое совершенство графена редко достигается на практике. Большая часть исследований в области синтеза CVD в настоящее время сосредоточена на минимизации дефектов и увеличении размера кристалла путем точной настройки процесса роста.

Решающая роль субстрата

Качество конечной графеновой пленки сильно зависит от поверхности, на которой она растет. Ученые теперь предварительно обрабатывают медную фольгу для подготовки ее к росту.

Эта химическая обработка может снизить нежелательную каталитическую активность и изменить морфологию поверхности меди. Такая подготовка способствует росту более крупных и совершенных графеновых хлопьев с меньшим количеством несовершенств.

Управление параметрами роста

Помимо субстрата, необходимо точно контролировать несколько переменных процесса. К ним относятся температура реакции и кинетика переноса газового источника.

Исследователи используют исследования частичного роста для получения информации. Останавливая осаждение до того, как отдельные графеновые островки сольются в сплошной лист, они могут изучить, как различные параметры влияют на форму кристалла, ориентацию и плотность дефектов, что позволяет им оптимизировать весь процесс.

Варианты CVD

Наиболее распространенным методом является Термический CVD, который полагается исключительно на высокие температуры. Однако используются и другие варианты, такие как Плазменно-усиленный CVD (PECVD), который иногда позволяет проводить рост при более низких температурах.

Понимание компромиссов CVD

Несмотря на свою мощь, CVD не лишен проблем. Объективное понимание его ограничений является ключом к успешному внедрению.

Сложность и точность

CVD — это не простой процесс. Он требует сложного оборудования для поддержания высоких температур и вакуумных условий, а также точного контроля скорости потока газа. Достижение стабильных, высококачественных результатов требует значительного опыта и оптимизации процесса.

Проблема дефектов, вызванных переносом

Процесс переноса — это ахиллесова пята графена, полученного методом CVD. Перемещение крупногабаритной, одноатомной пленки без внесения разрывов, морщин или загрязнений чрезвычайно затруднительно. Эти дефекты, вызванные переносом, могут ухудшить исключительные электронные свойства материала.

Масштабируемость против стоимости

CVD позволяет выращивать графен на больших площадях (например, на целых металлических фольгах). Однако высокие требования к температуре и необходимость в специализированном вакуумном оборудовании могут сделать этот процесс относительно дорогим по сравнению с методами, производящими графеновый порошок более низкого качества.

Как применить это к вашему проекту

Выбор метода синтеза полностью зависит от вашей конечной цели. Не существует единственного "лучшего" метода, есть только наиболее подходящий для конкретного применения.

• Если ваш основной фокус — высокопроизводительная электроника: CVD является стандартом для производства необходимых крупногабаритных, непрерывных пленок, но вы должны вложить значительные средства в совершенствование как этапов роста, так и переноса.
• Если ваш основной фокус — фундаментальные исследования механики роста: Исследования частичного роста необходимы для понимания того, как контролировать плотность нуклеации и качество кристаллов на самом базовом уровне.
• Если ваш основной фокус — создание композитных материалов или чернил: Другие методы, не описанные здесь, такие как жидкофазное отшелушивание, могут быть более экономически эффективными для массового производства графеновых хлопьев, где идеальная кристаллическая структура менее критична.

Освоение синтеза графена — это фундаментальный путь к раскрытию его революционного потенциала.

Сводная таблица:

Метод	Ключевая особенность	Основное применение
Химическое осаждение из газовой фазы (CVD)	Рост "снизу вверх" на металлическом катализаторе (например, меди)	Высококачественные пленки большой площади для электроники
Термический CVD	Основан на высоких температурах	Стандартный процесс для однослойного графена
Плазменно-усиленный CVD (PECVD)	Может обеспечивать более низкие температуры роста	Альтернатива для специфических требований к субстрату
