Какие существуют различные типы методов химического осаждения? Руководство по CVD, CSD и гальванике

По своей сути, химическое осаждение — это семейство методов, используемых для создания тонких пленок и покрытий путем инициирования химической реакции на поверхности подложки. Основные методы классифицируются по физическому состоянию химического прекурсора: химическое осаждение из газовой фазы (CVD) из газа, химическое осаждение из раствора (CSD) из жидкости и гальваника из ионного раствора.

Критическое различие между методами химического осаждения заключается в фазе исходного материала — газ, жидкость или богатый ионами раствор. Понимание этого фундаментального различия является ключом к выбору правильного процесса для конкретного материала и применения.

Основные категории химического осаждения

Чтобы по-настоящему понять эти методы, лучше всего сгруппировать их по состоянию исходного материала. Это определяет оборудование, условия процесса и типы пленок, которые можно создать.

Осаждение из паровой фазы (CVD)

Химическое осаждение из газовой фазы (CVD) включает подачу реактивных газов-прекурсоров над нагретой подложкой. Нагрев вызывает химическую реакцию, в результате которой твердый материал осаждается в виде тонкой пленки на поверхность подложки.

Этот метод ценится за его способность создавать высокочистые, плотные и однородные пленки, которые идеально соответствуют даже самым сложным формам поверхности.

Существует несколько специализированных форм CVD:

• Плазменно-усиленное CVD (PECVD): Использует плазму (ионизированный газ) для активации химической реакции. Это позволяет осаждению происходить при значительно более низких температурах, чем при традиционном CVD, что крайне важно для термочувствительных подложек.
• Аэрозольно-усиленное CVD (AACVD): Химический прекурсор сначала растворяется в растворителе, а затем распыляется на мельчайшие капли (аэрозоль). Затем этот аэрозоль подается в нагретую камеру, где он испаряется и реагирует.
• CVD с прямой инжекцией жидкости (DLI-CVD): Жидкий прекурсор непосредственно впрыскивается в нагретую камеру испарения. Это обеспечивает точный контроль скорости подачи прекурсора, что приводит к высоковоспроизводимому росту пленки.

Осаждение из жидкой фазы (CSD)

Химическое осаждение из раствора (CSD) охватывает широкий спектр методов, при которых прекурсор растворяется в растворителе для создания химического раствора. Затем этот раствор наносится на подложку, и растворитель удаляется путем нагрева, оставляя после себя твердую пленку.

Методы CSD часто проще, дешевле и более масштабируемы для больших площадей, чем CVD, хотя качество пленки иногда может быть менее однородным.

Распространенные методы CSD включают:

• Золь-гель: Химический раствор («золь») переходит в гелеобразную сетку. Его можно наносить на подложку методом погружения или центрифугирования перед нагревом для образования плотной, часто керамической или стеклоподобной пленки.
• Распылительный пиролиз: Химический раствор распыляется в виде мелкого тумана на нагретую подложку. Капли подвергаются термическому разложению (пиролизу) при попадании на горячую поверхность, образуя желаемую пленку.
• Химическое осаждение из ванны (CBD): Подложка погружается в разбавленный химический раствор. Пленка медленно образуется на поверхности подложки в результате контролируемой химической реакции и осаждения в ванне.

Осаждение из ионного раствора (гальваника)

Гальваника включает осаждение материала, обычно металла, на проводящую поверхность из раствора, содержащего его ионы. Процесс основан на восстановлении этих ионов до твердых атомов металла.

Это очень распространенный промышленный процесс для создания проводящих слоев, коррозионностойких покрытий или декоративных отделок.

Два основных типа гальваники:

• Электролитическое осаждение: Внешний электрический ток используется для стимулирования восстановления ионов металла на подложке (катоде). Это позволяет быстро и точно контролировать толщину осажденного слоя.
• Химическое осаждение: Осаждение происходит за счет химической реакции с использованием восстановителя, содержащегося в самом растворе для осаждения. Этот процесс не требует внешнего источника питания и может равномерно покрывать сложные формы и даже непроводящие поверхности (после первоначальной активации).

Критическое различие: химическое и физическое осаждение

Обычно химическое осаждение сравнивают с другой основной категорией: физическим осаждением из паровой фазы (PVD). Понимание их различий необходимо для навигации в материаловедении.

Химическое осаждение (CVD)

Во всех формах химического осаждения конечный материал пленки отличается от прекурсора. Происходит химическая реакция, в результате которой на подложке образуется новое соединение. Вот почему это называется «химическим» осаждением.

Физическое осаждение (PVD)

В методах PVD, таких как распыление или испарение, целевой материал физически выбрасывается (например, путем ионной бомбардировки) или испаряется. Затем этот пар перемещается и конденсируется на подложке. Химическая реакция не происходит; осажденная пленка имеет тот же химический состав, что и исходный материал.

Правильный выбор для вашей цели

Выбор метода полностью зависит от ваших требований к материалу, бюджета и геометрии покрываемой детали.

• Если ваша основная цель — высокочистые, конформные покрытия для сложной микроэлектроники: CVD является отраслевым стандартом благодаря своей непревзойденной точности и качеству пленки.
• Если ваша основная цель — недорогие покрытия большой площади, такие как солнечные элементы или архитектурное стекло: Методы CSD, такие как распылительный пиролиз или золь-гель, обеспечивают отличную масштабируемость и экономичность.
• Если ваша основная цель — нанесение прочного или проводящего металлического слоя: Гальваника (электролитическая или химическая) является наиболее прямым и хорошо зарекомендовавшим себя методом.

Понимая фундаментальное состояние прекурсора — газ, жидкость или ион — вы можете эффективно ориентироваться в ландшафте методов осаждения и выбрать оптимальный путь для вашего проекта.

Сводная таблица:

Категория метода	Состояние прекурсора	Ключевые характеристики	Распространенные применения
Химическое осаждение из газовой фазы (CVD)	Газ	Высокая чистота, отличное соответствие, однородные пленки	Микроэлектроника, сложные 3D-детали
Химическое осаждение из раствора (CSD)	Жидкость	Экономичность, масштабируемость для больших площадей	Солнечные элементы, архитектурное стекло
Гальваника (электролитическая и химическая)	Ионный раствор	Прочные металлические покрытия, может покрывать непроводники	Проводящие слои, защита от коррозии

Готовы выбрать правильный метод осаждения для вашей лаборатории?

Ориентироваться в мире CVD, CSD и гальваники может быть сложно. Правильное оборудование имеет решающее значение для получения высокочистых, однородных покрытий, необходимых для ваших исследований или производства.

KINTEK специализируется на лабораторном оборудовании и расходных материалах, обслуживая потребности лабораторий. Мы предоставляем надежные инструменты для осаждения и экспертную поддержку, чтобы обеспечить ваш успех. Независимо от того, разрабатываете ли вы электронику следующего поколения или наносите прочные покрытия, у нас есть решение для вас.

Давайте обсудим требования вашего проекта. Свяжитесь с нашими экспертами сегодня, чтобы найти идеальную систему осаждения для вашего применения.

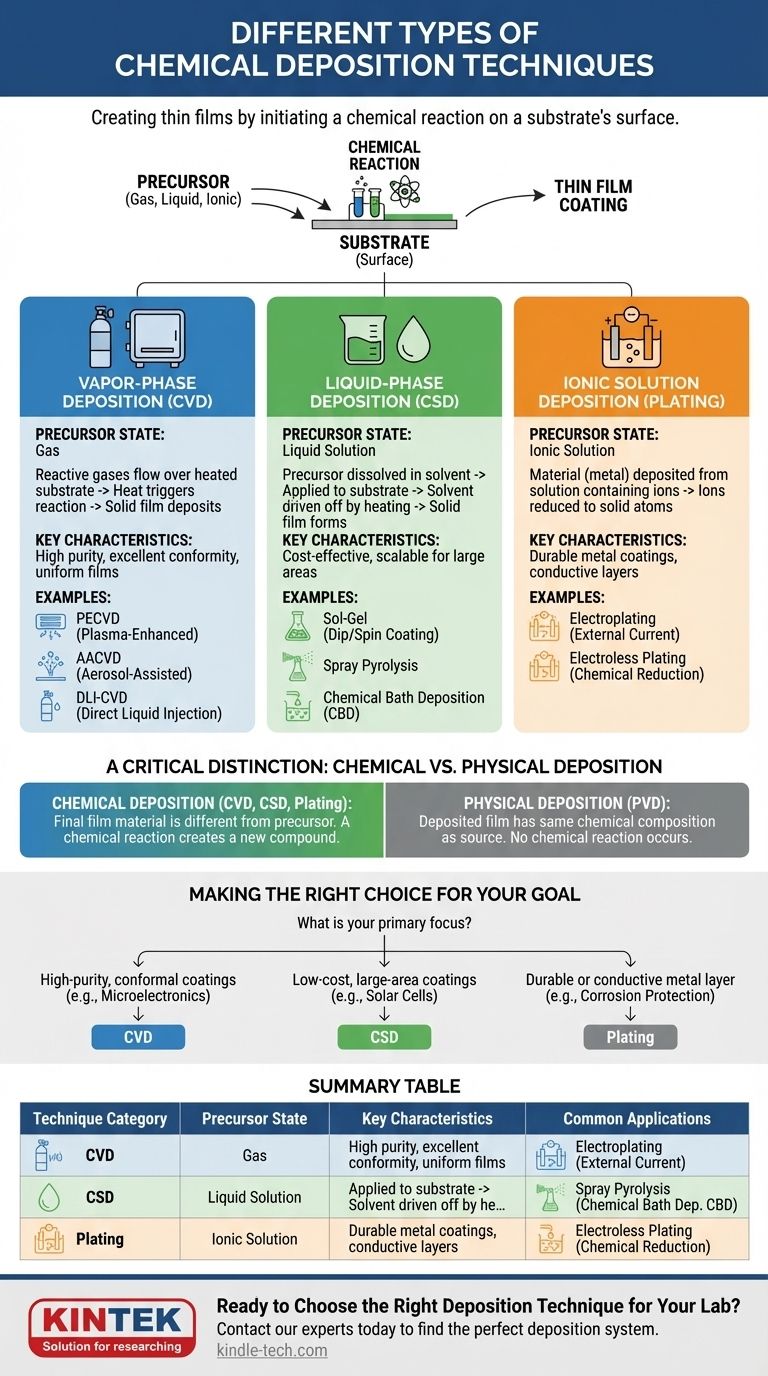

Визуальное руководство
