Как работает вакуумное напыление? Руководство по нанесению тонких пленок высокой чистоты

По своей сути, вакуумное напыление — это физический процесс создания ультратонких пленок путем испарения материала в вакууме и последующей конденсации его паров на целевой поверхности. Исходный материал нагревается в высоковакуумной камере до тех пор, пока его атомы не наберут достаточно энергии для испарения. Затем эти испаренные частицы перемещаются через вакуум и оседают на более холодной подложке, образуя чистое, однородное покрытие.

Критическим принципом является не нагрев, а вакуум. Высоковакуумная среда необходима, поскольку она удаляет нежелательные газы, гарантируя, что испаренные частицы перемещаются непосредственно к подложке без столкновений, что является ключом к получению высокочистой, незагрязненной тонкой пленки.

Фундаментальный двухэтапный процесс

Вакуумное напыление работает посредством простой последовательности изменений физического состояния, все из которых проводятся в строго контролируемой среде.

Шаг 1: Испарение исходного материала

Исходный материал, вещество, которое вы хотите нанести, помещается в контейнер, называемый тиглем или «лодкой», внутри вакуумной камеры. Этот тигель подключен к источнику питания, который нагревает его, а следовательно, и материал внутри него.

По мере того как температура материала поднимается до точки плавления, а затем до точки кипения, его поверхностные атомы набирают достаточно тепловой энергии, чтобы разорвать свои связи и выйти в виде пара.

Шаг 2: Конденсация на подложке

Этот поток пара движется вверх через вакуумную камеру. Над источником расположена подложка, которая представляет собой объект или поверхность, подлежащую покрытию.

Поскольку подложка значительно холоднее пара, газообразные частицы теряют энергию при контакте и конденсируются обратно в твердое состояние, наращивая слой за слоем, образуя тонкую пленку.

Аналогия с «кипящим котлом»

Этот процесс концептуально похож на образование капель воды на холодной крышке кипящего котла с водой. В обоих случаях вещество нагревается до состояния пара, проходит небольшое расстояние и конденсируется на более холодной поверхности.

Ключевое отличие состоит в том, что вакуумное напыление происходит в почти идеальном вакууме вместо газообразной кухонной среды, что обеспечивает беспрецедентную чистоту.

Почему вакуум является обязательным условием

Успех всего процесса зависит от поддержания высоковакуумной среды, обычно при давлении от 10⁻⁵ до 10⁻⁶ миллибар.

Создание чистого пути

Вакуум удаляет практически весь воздух и другие молекулы газа из камеры. Это создает длинный «средний свободный пробег» для испаренных частиц источника.

Это означает, что частицы могут двигаться по прямой линии непосредственно от источника к подложке без столкновений с фоновым газом. Такие столкновения изменили бы их траекторию и могли бы загрязнить конечную пленку.

Обеспечение чистоты материала

Путем откачки камеры удаляются любые реактивные газы, такие как кислород или водяной пар. Это предотвращает нежелательные химические реакции с горячим потоком пара, гарантируя, что на подложку осаждается только чистый исходный материал.

Распространенные методы нагрева источника

Хотя принцип остается тем же, для обеспечения тепловой энергии, необходимой для испарения, могут использоваться различные методы.

Вакуумное термическое испарение (резистивный нагрев)

Это наиболее распространенный метод. Высокий электрический ток пропускается непосредственно через тигель, который изготовлен из резистивного материала, такого как вольфрам. Сопротивление тигля току генерирует интенсивное тепло, которое передается исходному материалу.

Электронно-лучевое испарение

В этой более совершенной технике высокоэнергетический пучок электронов направляется на исходный материал. Кинетическая энергия электронов преобразуется в тепловую энергию при ударе, вызывая локальное кипение материала. Это позволяет достигать более высоких температур и наносить материалы с очень высокими температурами плавления.

Другие передовые методы

Такие методы, как лазерно-лучевое испарение (с использованием мощного лазера) и индукционный нагрев (с использованием вихревых токов, индуцированных ВЧ), предлагают альтернативные способы подачи необходимой энергии, каждый из которых имеет свои преимущества для определенных материалов и применений.

Понимание компромиссов

Хотя вакуумное напыление эффективно, это процесс прямой видимости с определенными ограничениями, которые важно учитывать.

Простота против точности

Термическое испарение относительно просто и экономично, но точное управление скоростью осаждения может быть сложной задачей. Скорость очень чувствительна к температуре, которую может быть трудно идеально регулировать.

Совместимость материалов

Процесс лучше всего подходит для материалов с относительно низкими температурами кипения. Попытка испарить материалы с чрезвычайно высокими температурами кипения или соединения, которые разлагаются при нагревании, может быть затруднительной или невозможной с помощью стандартных термических методов.

Покрытие в пределах прямой видимости

Поскольку частицы пара движутся по прямой линии, процесс может покрывать только поверхности, которые имеют прямой, беспрепятственный обзор источника. Это затрудняет равномерное покрытие сложных, трехмерных форм с подрезами или скрытыми поверхностями.

Правильный выбор для вашей цели

Выбор правильного подхода полностью зависит от ваших требований к материалам и желаемого результата.

• Если ваша основная цель — нанесение простой металлической пленки (например, алюминия или золота) для таких применений, как зеркала или базовые электроды: Стандартное термическое испарение — отличный, экономичный выбор.
• Если ваша основная цель — нанесение материалов с очень высокими температурами плавления или получение сверхчистых пленок: Электронно-лучевое испарение обеспечивает необходимую энергию и контроль.
• Если ваша основная цель — равномерное покрытие сложного 3D-объекта: Вам следует рассмотреть альтернативные методы осаждения, такие как распыление, которые не имеют ограничений прямой видимости.

Понимание этой фундаментальной техники является ключом к пониманию того, как производятся многие современные электронные и оптические компоненты.

Сводная таблица:

Ключевой аспект	Описание
Процесс	Физическое осаждение из паровой фазы (PVD) в вакуумной камере
Основной принцип	Материал нагревается до испарения, затем конденсируется на более холодной подложке
Требование к вакууму	10⁻⁵ до 10⁻⁶ миллибар для чистого пути частиц и чистоты
Распространенные методы нагрева	Резистивный нагрев, электронный луч, лазерный луч
Лучше всего подходит для	Простые металлические пленки, высокочистые покрытия, поверхности в пределах прямой видимости
Ограничения	Процесс прямой видимости, сложный для сложных 3D-форм

Готовы получить точные тонкопленочные покрытия для вашей лаборатории?

KINTEK специализируется на высококачественных системах вакуумного напыления и лабораторном оборудовании. Независимо от того, нужно ли вам наносить простые металлические пленки или работать с тугоплавкими материалами, наши решения обеспечивают чистоту, эффективность и надежность.

Свяжитесь с нами сегодня, чтобы обсудить ваши конкретные потребности и узнать, как KINTEK может улучшить ваши исследовательские и производственные процессы!

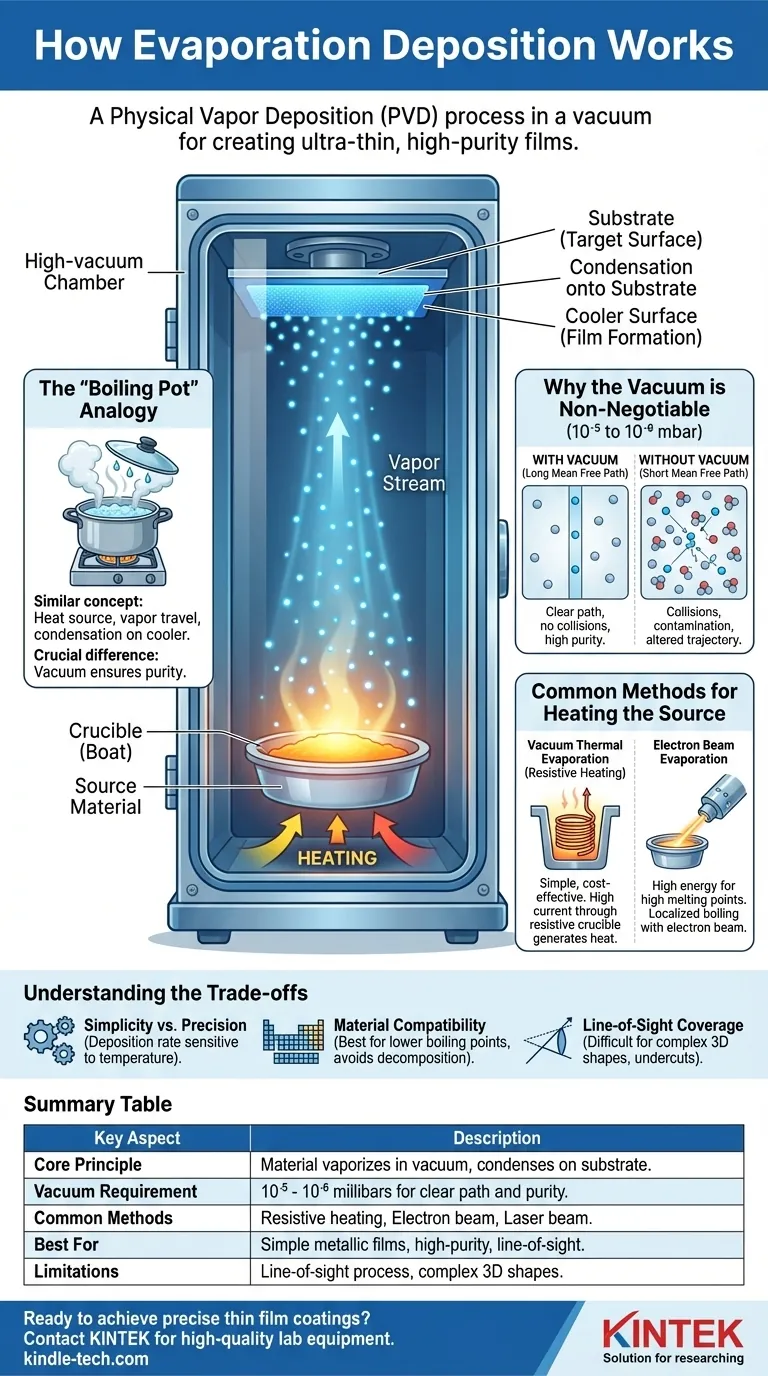

Визуальное руководство
