Какова Структура Вакуумной Печи? Руководство По Ее Основным Компонентам И Функциям

По своей сути вакуумная печь представляет собой интегрированную систему, предназначенную для нагрева материалов в контролируемой безаммосферной среде. Ее структура состоит из герметичной камеры печи, вакуумной насосной системы для удаления воздуха, внутренней системы нагрева (горячей зоны), системы охлаждения для защиты печи и закалки деталей, а также сложной системы управления для контроля всего процесса.

Ключевой вывод заключается в том, что вакуумная печь — это не просто «горячий ящик», а точно спроектированная среда. Каждый компонент работает согласованно для достижения одной основной цели: удаления реакционной атмосферы для обеспечения высокочистой и высококачественной обработки материалов, которая была бы невозможна на открытом воздухе.

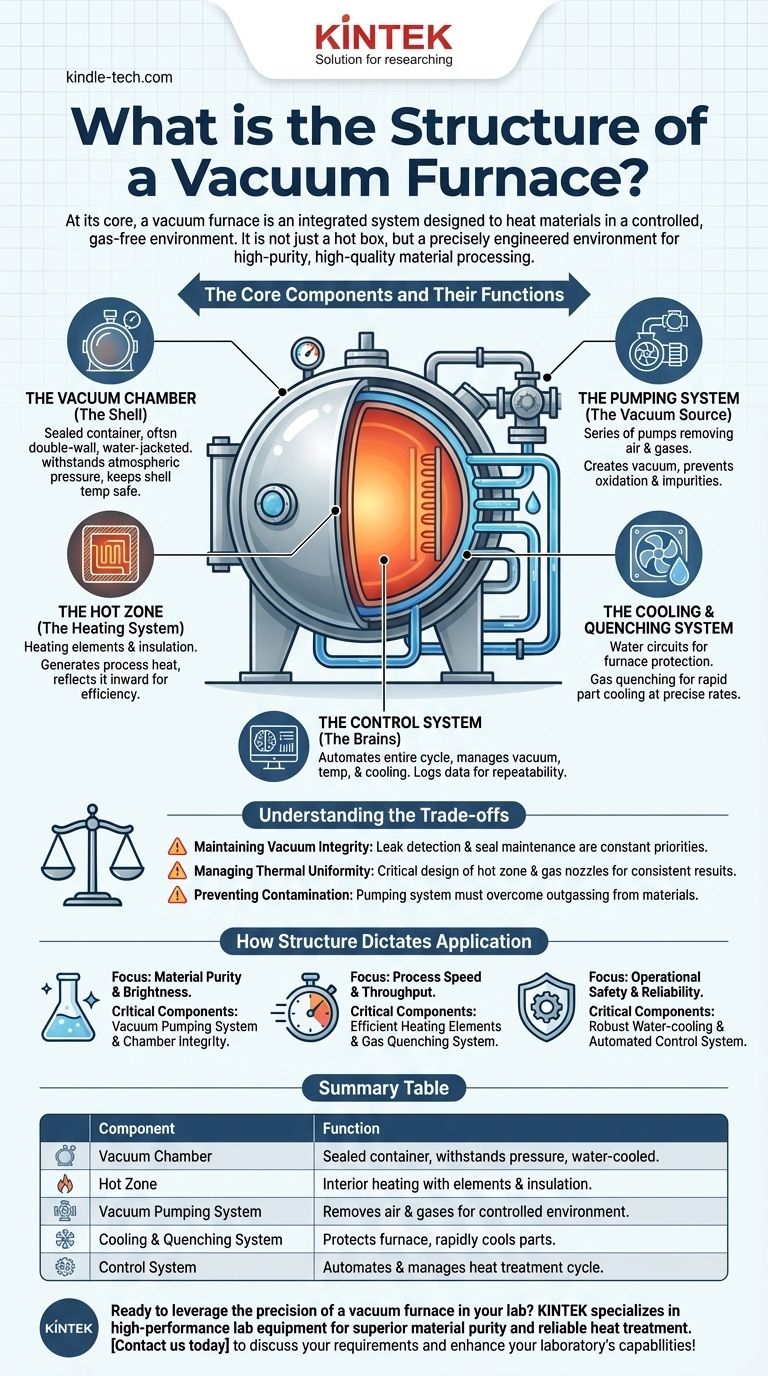

Какова структура вакуумной печи? Руководство по ее основным компонентам и функциям

Основные компоненты и их функции

Чтобы понять вакуумную печь, необходимо понять, как взаимодействуют ее основные системы. Каждая часть выполняет критически важную функцию в создании и поддержании контролируемой среды, необходимой для передовой термообработки.

Вакуумная камера (Корпус)

Вакуумная камера, часто называемая корпусом или сосудом, представляет собой внешнюю конструкцию, в которой происходит весь процесс. Это герметичный контейнер, спроектированный так, чтобы выдерживать огромное внешнее атмосферное давление при создании внутри вакуума.

Большинство камер имеют двустенную конструкцию с водяной рубашкой, изготовленную из высокопрочной стали. Это водяное охлаждение необходимо для поддержания безопасной температуры корпуса, пока внутренняя часть достигает экстремальных температур, защищая как оборудование, так и операторов.

Горячая зона (Система нагрева)

Расположенная внутри вакуумной камеры, горячая зона — это место, где происходит нагрев. Она состоит из нагревательных элементов и изоляционного пакета.

Нагревательные элементы, часто изготовленные из графита или тугоплавких металлов, отвечают за генерацию необходимого технологического тепла. Окружающая изоляция, обычно состоящая из таких материалов, как углеродное войлок или металлические тепловые экраны, отражает это тепло внутрь, к обрабатываемой детали, обеспечивая тепловую эффективность и защищая охлаждаемые стенки камеры.

Насосная система (Источник вакуума)

Вакуумная система — это сердце уникальной возможности печи. Это ряд насосов, предназначенных для удаления воздуха и других газов из камеры до и во время цикла нагрева.

Эта система создает вакуум, предотвращая окисление и удаляя примеси, которые в противном случае могли бы скомпрометировать обрабатываемый материал. Качество вакуума напрямую влияет на чистоту и конечные свойства готового продукта.

Система охлаждения и закалки

Эта система выполняет две функции: защита печи и быстрое охлаждение обрабатываемой детали. Как упоминалось, контуры водяного охлаждения постоянно проходят через корпус печи, чтобы предотвратить ее перегрев.

Для охлаждения деталей, процесса, известного как закалка, в камеру часто подают инертный газ под высоким давлением, например, азот или аргон. Эта система газовой закалки должна охлаждать материал с точной скоростью для достижения желаемых металлургических свойств.

Система управления (Мозг)

Система управления — это нервный центр печи. Она интегрирует все остальные компоненты, автоматизируя весь цикл обработки с единого интерфейса.

Эта система точно управляет уровнями вакуума, скоростью нарастания температуры, временем выдержки и циклами охлаждения. Современные системы управления регистрируют все технологические данные, обеспечивая повторяемость, прослеживаемость и контроль качества.

Понимание компромиссов

Несмотря на свою мощность, структура вакуумной печи сопряжена с определенными эксплуатационными проблемами. Успех зависит от понимания тонкого баланса между ее интегрированными системами.

Поддержание целостности вакуума

Весь процесс зависит от способности камеры оставаться герметичной. Любая утечка в корпусе, уплотнениях дверцы или точках соединения ухудшит вакуум, приведет к попаданию загрязнителей, таких как кислород, и испортит процесс. Обнаружение утечек и обслуживание уплотнений являются постоянными эксплуатационными приоритетами.

Управление термической однородностью

Достижение идеально однородной температуры по всей обрабатываемой детали является серьезной проблемой. Критически важны конструкция горячей зоны, включая расположение нагревательных элементов и форсунок подачи охлаждающего газа. Плохая однородность может привести к непостоянным свойствам материала.

Предотвращение загрязнения

Цель вакуума — чистота. Однако материалы внутри печи, включая саму обрабатываемую деталь, могут выделять захваченные газы при нагревании — процесс, называемый газовыделением (outgassing). Насосная система должна быть достаточно мощной, чтобы преодолеть это и поддерживать требуемый уровень вакуума на протяжении всего цикла.

Как структура определяет применение

Конкретная конструкция и возможности компонентов печи определяют ее идеальное применение. При оценке или эксплуатации вакуумной печи учитывайте свою основную цель.

Если ваш основной фокус — чистота и яркость материала: Наиболее важными компонентами являются ваша вакуумная насосная система и герметичность камеры.
Если ваш основной фокус — скорость процесса и пропускная способность: Эффективность нагревательных элементов и мощность системы газовой закалки имеют первостепенное значение.
Если ваш основной фокус — эксплуатационная безопасность и надежность: Ключевое значение имеют прочность контуров водяного охлаждения и сложность автоматизированной системы управления.

Понимая эту архитектуру, вы сможете перейти от простого использования оборудования к истинному освоению мощных возможностей вакуумной термообработки.

Сводная таблица:

Компонент	Основная функция
Вакуумная камера (Корпус)	Герметичный контейнер, выдерживающий атмосферное давление; часто с водяным охлаждением.
Горячая зона	Внутренняя система нагрева с элементами и изоляцией для тепловой эффективности.
Вакуумная насосная система	Удаляет воздух и газы для создания контролируемой среды, свободной от реакционной атмосферы.
Система охлаждения и закалки	Защищает печь и быстро охлаждает детали с помощью водяных контуров и газовой закалки.
Система управления	Автоматизирует и управляет всем циклом термообработки для обеспечения точности и повторяемости.
