Каково применение вакуумной пайки? Достижение непревзойденной целостности соединений для критически важных компонентов

По своей сути, вакуумная пайка — это основная технология соединения для изготовления высокопроизводительных компонентов, где отказ недопустим. Она широко используется в аэрокосмической, медицинской, автомобильной и электронной промышленности для таких деталей, как лопатки турбин, топливные форсунки, хирургические инструменты и сложные теплообменники. Процесс создает исключительно прочные, чистые соединения без внутренних напряжений, выполняя пайку в контролируемой, свободной от загрязняющих веществ вакуумной среде.

Вакуумная пайка выбирается для критически важных применений не просто как метод соединения деталей, а потому, что сама вакуумная среда решает наиболее распространенные причины отказов. Она устраняет оксиды и необходимость в агрессивном флюсе, что приводит к непревзойденной целостности, чистоте и прочности соединения.

Почему вакуум создает идеальную среду для соединения

Основное преимущество вакуумной пайки заключается в удалении атмосферы — и в частности кислорода — из процесса. Это имеет глубокие последствия для качества конечного соединения.

Устранение оксидов и флюса

В обычной атмосфере металлы мгновенно образуют на своей поверхности оксидный слой. Этот слой мешает присадочному металлу (паяльному сплаву) должным образом смачивать и скрепляться с основными материалами.

Традиционная пайка решает эту проблему с помощью химического агента, называемого флюсом, который удаляет оксиды. Однако сам флюс может остаться в соединении, что приведет к коррозии и потенциальным слабым местам.

Вакуумная пайка удаляет кислород, предотвращая образование оксидов с самого начала. Это позволяет проводить процесс без использования флюса, что приводит к идеально чистому металлургическому соединению без риска включения флюса или последующей коррозии.

Улучшение текучести присадочного металла

Без оксидов, препятствующих его пути, расплавленный паяльный сплав может свободно течь в самые узкие зазоры за счет капиллярного действия. Это гарантирует, что соединение будет полностью заполнено, без пустот и исключительно прочным. Это критически важно для сложных геометрий и микроканальных сборок.

Ключевые области применения, где отказ недопустим

Превосходная целостность вакуумно-паяных соединений делает этот процесс необходимым для отраслей, производящих компоненты, которые должны безупречно работать в экстремальных условиях.

Аэрокосмические и автомобильные компоненты

В аэрокосмической отрасли такие детали, как лопатки турбин, топливопроводы и теплообменники, подвергаются огромным термическим нагрузкам, вибрации и давлению. Отказ соединения здесь был бы катастрофическим.

Вакуумная пайка используется потому, что она создает соединения, столь же прочные, как и исходные материалы, полностью герметичные и с минимальными остаточными напряжениями, что значительно увеличивает усталостную долговечность. Те же принципы применимы к критически важным автомобильным деталям, таким как топливные форсунки и датчики.

Медицинские устройства и электроника

Для медицинских применений, таких как хирургические инструменты и искусственные суставы (имплантаты), чистота имеет первостепенное значение. Вакуумная пайка обеспечивает безупречно чистую поверхность без остатков флюса, которые могут вызвать проблемы с биосовместимостью.

В электронике возможность соединения сложных форм без деформации является ключом к производству печатных плат (ПП) и других деликатных компонентов. Равномерный нагрев в вакуумной печи обеспечивает точность.

Понимание присущих процессу преимуществ

Помимо самого соединения, процесс вакуумной печи предлагает ряд производственных преимуществ, которые делают его очень желательным для высококачественного производства.

Равномерный нагрев и снижение напряжений

Нагрев внутри вакуумной печи происходит преимущественно за счет излучения, обеспечивая медленное, равномерное изменение температуры по всему компоненту.

Этот контролируемый цикл нагрева и охлаждения значительно снижает внутренние напряжения и деформацию. Это необходимо для поддержания строгих допусков по размерам сложных, точно обработанных компонентов.

Объединение процессов для повышения эффективности производства

Один цикл в вакуумной печи может использоваться для выполнения нескольких термических процессов. Деталь может быть спаяна, подвергнута термообработке и упрочнена старением, не покидая печи.

Эта консолидация оптимизирует производство, уменьшает количество манипуляций и повышает общий выход и стабильность деталей, выпускаемых большими партиями.

Превосходная яркость и чистота

Детали выходят из вакуумной печи яркими и чистыми. Вакуумная среда эффективно удаляет поверхностные масла и легкие оксиды во время цикла нагрева, устраняя необходимость в последующей химической очистке.

Понимание компромиссов

Несмотря на свою мощность, вакуумная пайка является специализированным процессом с определенными особенностями, которые делают его непригодным для каждого применения.

Оборудование и опыт

Вакуумные печи представляют собой значительные капиталовложения. Процесс также требует высокого уровня технических знаний для управления такими переменными, как температура, уровень вакуума и материаловедение, для достижения оптимальных результатов.

Время цикла

Медленные, контролируемые циклы нагрева и охлаждения, которые снижают напряжения, также приводят к более длительному времени процесса по сравнению с пайкой горелкой или индукционной пайкой. Хотя некоторые современные печи предлагают варианты быстрой закалки, стандартный процесс по своей сути более длительный.

Выбор правильного варианта для вашего применения

Выбор вакуумной пайки полностью зависит от требований к производительности, качеству и сложности вашего компонента.

• Если ваш главный приоритет — максимальная надежность и прочность: Для критически важных деталей в аэрокосмической отрасли или высокопроизводительных систем, где отказ соединения недопустим, вакуумная пайка является окончательным выбором.
• Если ваш главный приоритет — соединение сложных или деликатных геометрий: Для сборок со сложными формами, тонкими стенками или жесткими допусками, которые не выдерживают деформации, этот процесс обеспечивает непревзойденную точность.
• Если ваш главный приоритет — абсолютная чистота и биосовместимость: Для медицинских и электронных применений безфлюсовая природа вакуумной пайки, свободная от загрязняющих веществ, является не подлежащим обсуждению преимуществом.
• Если ваш главный приоритет — эффективность производства высококачественных деталей: Когда вы можете объединить соединение с последующей термообработкой за один цикл, вакуумная пайка может обеспечить значительные экономические выгоды.

В конечном счете, вакуумная пайка — это решение для инженерных задач, где целостность соединения так же важна, как и конструкция самой детали.

Сводная таблица:

Область применения	Ключевые компоненты	Основное преимущество вакуумной пайки
Аэрокосмическая отрасль	Лопатки турбин, теплообменники	Максимальная прочность и надежность в экстремальных условиях
Медицина	Хирургические инструменты, имплантаты	Абсолютная чистота и биосовместимость
Автомобильная промышленность	Топливные форсунки, датчики	Высокопрочные, герметичные соединения
Электроника	ПП, деликатные сборки	Точное соединение с минимальной деформацией

Вам необходимо соединить критически важные компоненты с абсолютной надежностью?
В KINTEK мы специализируемся на передовых решениях для термической обработки, включая вакуумную пайку, для удовлетворения строгих требований лабораторий и высокотехнологичных производителей. Наш опыт гарантирует, что ваши компоненты достигнут непревзойденной прочности соединения, чистоты и точности размеров.
Обсудите с нами, как наше лабораторное оборудование и расходные материалы могут решить ваши самые сложные задачи по соединению.
Свяжитесь с нашими экспертами сегодня для консультации.

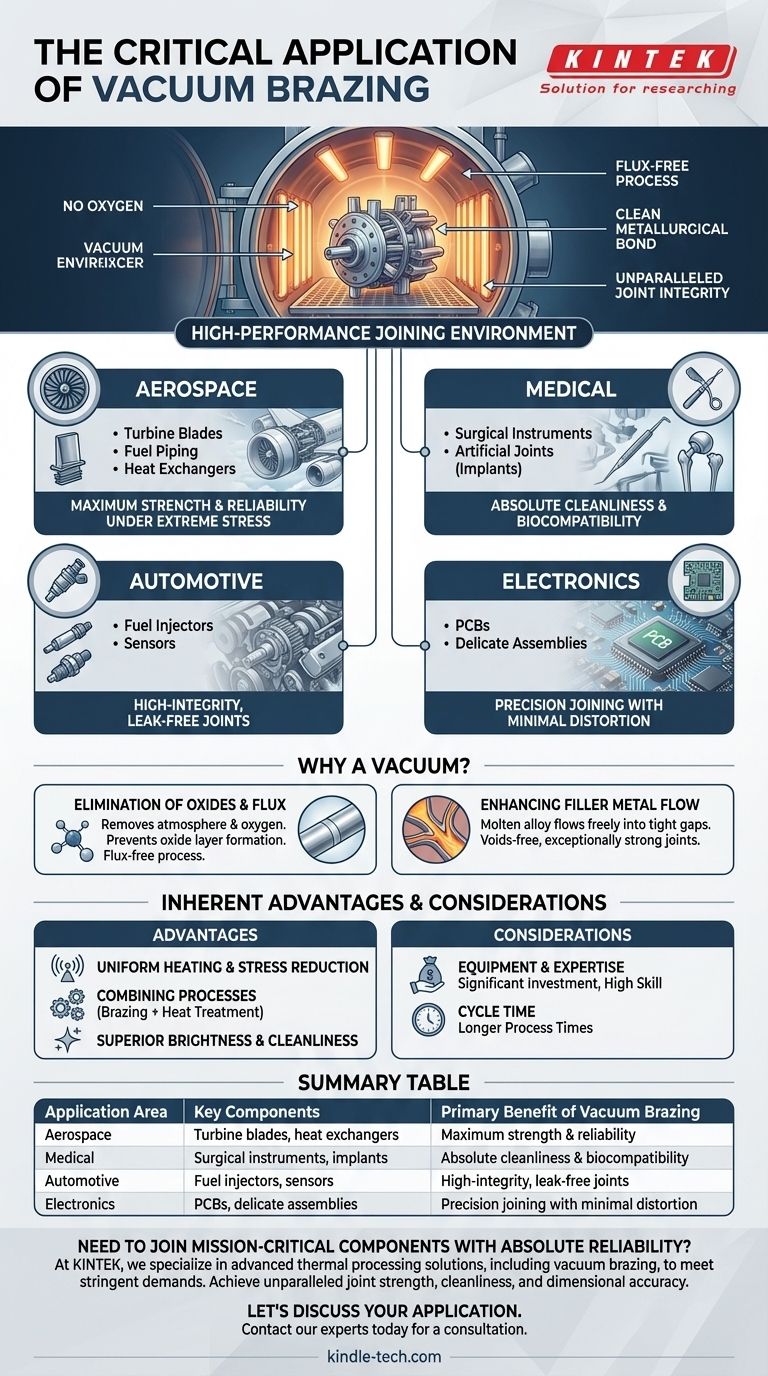

Визуальное руководство
