Что такое метод напыления? Руководство по передовой технологии нанесения тонких пленок

По своей сути, напыление — это метод физического осаждения из паровой фазы (PVD), используемый для создания ультратонких, высокооднородных покрытий на поверхности. Это вакуумный процесс, при котором твердый исходный материал, называемый мишенью, бомбардируется энергичными ионами из плазмы. Эта бомбардировка физически выбивает атомы из мишени, которые затем перемещаются через вакуум и осаждаются на подложке, образуя желаемую пленку.

Напыление лучше всего понимать как процесс микроскопической пескоструйной обработки. Вместо песка он использует ионизированный газ в вакууме для точного «откалывания» атомов от исходного материала и осаждения их в виде ультратонкого, высокооднородного покрытия на другую поверхность.

Как работает напыление: пошаговое описание

Чтобы понять, почему напыление так широко используется в отраслях от полупроводников до оптики, крайне важно понять его основные механизмы. Процесс представляет собой последовательность точных физических событий, а не химическую реакцию.

Шаг 1: Создание среды

Процесс начинается с помещения мишени (материала, который должен быть осажден) и подложки (объекта, который должен быть покрыт) в вакуумную камеру. Воздух откачивается для создания высокого вакуума, что предотвращает загрязнение и обеспечивает свободное перемещение распыленных атомов.

Затем в камеру при очень низком давлении вводится инертный газ, чаще всего Аргон (Ar).

Шаг 2: Зажигание плазмы

Высокое напряжение подается между мишенью и стенками камеры, при этом мишень действует как отрицательный электрод (катод). Это сильное электрическое поле ионизирует газ Аргон, отрывая электроны от атомов Аргона.

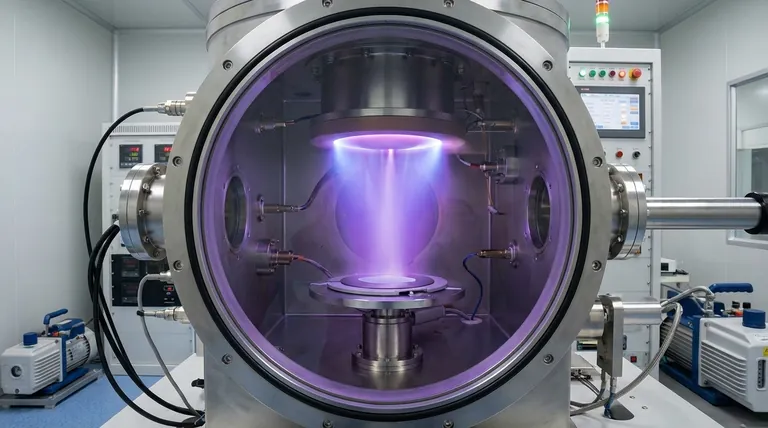

Этот процесс создает плазму, энергетическое состояние материи, состоящее из положительных ионов Аргона (Ar+) и свободных электронов. Эта плазма часто излучает характерное свечение, обычно фиолетовое или синее.

Шаг 3: Ионная бомбардировка

Положительно заряженные ионы Аргона мощно ускоряются электрическим полем и притягиваются к отрицательно заряженной мишени. Они сталкиваются с поверхностью мишени со значительной кинетической энергией.

Представьте это как игру в бильярд на атомном уровне. Ион Аргона — это биток, ударяющий по атомам мишени, расположенным в стойке.

Шаг 4: Осаждение и рост пленки

Когда каскад столкновений обладает достаточной энергией, чтобы преодолеть энергию поверхностной связи мишени, он физически выбивает атомы из мишени. Эти выбитые атомы перемещаются через вакуумную камеру.

Эти распыленные атомы оседают на подложке, где они конденсируются и накапливаются, слой за слоем, образуя тонкую пленку. Поскольку это происходит на атомном уровне, процесс позволяет исключительно точно контролировать толщину, плотность и однородность пленки.

Понимание компромиссов и ограничений

Хотя напыление является мощным методом, оно не является универсальным решением. Объективная оценка требует понимания его неотъемлемых ограничений.

Более низкие скорости осаждения

По сравнению с другими методами, такими как термическое испарение, напыление может быть более медленным процессом. Скорость осаждения материала часто ниже, что может влиять на производительность в крупносерийном производстве.

Нагрев подложки

Постоянная бомбардировка энергичными частицами (включая ионы и распыленные атомы) передает энергию подложке, вызывая ее нагрев. Это может быть серьезной проблемой для нанесения покрытий на термочувствительные материалы, такие как пластмассы или некоторые биологические образцы.

Сложность и стоимость системы

Системы напыления требуют высоковакуумных камер, сложных источников питания и часто систем магнитного удержания (магнетронное напыление). Это делает оборудование более сложным и дорогим, чем некоторые альтернативные методы нанесения покрытий.

Ограничения по материалам

Для простейшей формы метода (постояннотоковое напыление) материал мишени должен быть электропроводным. Хотя радиочастотное (РЧ) напыление может использоваться для изоляционных материалов, это добавляет еще один уровень сложности и стоимости к системе.

Когда выбирать напыление

Выбор метода осаждения полностью зависит от ваших технических и материальных требований. Напыление является превосходным выбором для конкретных целей.

• Если ваша основная цель — чистота и плотность пленки: Напыление — отличный выбор, потому что высокая энергия осажденных атомов образует плотные, плотно упакованные пленки с низким уровнем примесей.
• Если ваша основная цель — нанесение покрытий на сложные сплавы или соединения: Напыление превосходно, потому что оно обычно сохраняет стехиометрию (элементное соотношение) материала мишени в полученной пленке.
• Если ваша основная цель — достижение прочной адгезии пленки: Энергетическая природа распыленных атомов часто приводит к лучшей адгезии к подложке по сравнению с низкоэнергетическими методами осаждения.
• Если ваша основная цель — однородность на больших площадях: Напыление обеспечивает исключительный контроль над толщиной и однородностью пленки, что делает его идеальным для нанесения покрытий на большие подложки, такие как архитектурное стекло или дисплеи.

Понимая его принципы, вы можете эффективно использовать напыление для создания материалов с точно заданными свойствами на атомном уровне.

Сводная таблица:

Аспект	Описание
Тип процесса	Физическое осаждение из паровой фазы (PVD)
Ключевое преимущество	Ультратонкие, высокооднородные и плотные покрытия
Идеально для	Полупроводников, оптики, дисплеев, покрытий из сплавов
Основное ограничение	Более низкие скорости осаждения и потенциальный нагрев подложки
