Что такое метод магнетронного напыления? Руководство по высокоэффективным тонкопленочным покрытиям

По сути, магнетронное напыление — это строго контролируемый процесс вакуумного осаждения, используемый для создания чрезвычайно тонких, высокоэффективных покрытий. Он работает путем бомбардировки исходного материала (т. е. «мишени») ионизированными ионами газа внутри вакуумной камеры. Уникальность этого метода заключается в стратегическом использовании магнитного поля для интенсификации процесса, что приводит к более быстрому и эффективному осаждению по сравнению со стандартным напылением.

Основная проблема базового напыления — его низкая эффективность. Магнетронное напыление решает эту проблему, используя магнитное поле для улавливания электронов вблизи исходного материала, что резко увеличивает плотность ионной плазмы и, следовательно, скорость и качество процесса нанесения покрытия.

Разбор процесса магнетронного напыления

Чтобы по-настоящему понять магнетронное напыление, лучше всего разбить его на основные этапы. Каждый шаг основывается на предыдущем для создания высокоточного и мощного процесса нанесения покрытия.

Основа: Вакуумная камера

Все напыление происходит внутри камеры высокого вакуума. Эта среда критически важна, поскольку она удаляет воздух и другие загрязнители, которые могут помешать процессу нанесения покрытия или внедриться в пленку, нарушив ее чистоту.

Вакуум также гарантирует, что распыленные атомы могут перемещаться от источника к покрываемой детали с минимальным количеством столкновений, что известно как большая «длина свободного пробега».

Создание плазмы: Газ и напряжение

После создания вакуума в камеру вводится небольшое, точно контролируемое количество инертного газа — обычно аргона.

Затем подается высокое напряжение, создающее мощное электрическое поле. Это поле ионизирует газ в камере, отрывая электроны от атомов аргона и создавая состояние материи, называемое плазмой: светящийся ионизированный газ, состоящий из положительных ионов аргона и свободных электронов.

Основной механизм: Бомбардировка ионами

Исходному материалу, известному как мишень, придается сильный отрицательный заряд. Положительно заряженные ионы аргона в плазме естественным образом ускоряются электрическим полем и сильно сталкиваются с этой отрицательно заряженной мишенью.

Каждое столкновение обладает достаточной энергией, чтобы выбить атомы с поверхности мишени. Это выбрасывание атомов и есть эффект «напыления». Эти нейтральные распыленные атомы затем проходят через вакуум и конденсируются на подложке (покрываемой детали), постепенно формируя тонкую пленку.

Преимущество «Магнетрона»: Удержание плазмы

Это ключевое нововведение. Мощный магнит (т. е. «магнетрон») размещается за мишенью. Это магнитное поле не оказывает существенного влияния на нейтральные атомы аргона или тяжелые ионы аргона. Однако оно оказывает глубокое влияние на легкие, отрицательно заряженные электроны.

Магнитное поле удерживает электроны, заставляя их двигаться по спиральной траектории прямо перед поверхностью мишени. Вместо того чтобы вылетать в камеру, эти захваченные электроны сталкиваются с гораздо большим количеством нейтральных атомов аргона, создавая гораздо более плотную и интенсивную плазму именно там, где это необходимо больше всего.

Почему магнитное поле меняет правила игры

Добавление магнитного поля — это не незначительная настройка; оно коренным образом преобразует процесс напыления, предоставляя несколько критических преимуществ по сравнению с более простыми методами.

Резкое увеличение скорости осаждения

За счет создания гораздо более плотной плазмы количество ионов, бомбардирующих мишень в секунду, экспоненциально возрастает. Это напрямую приводит к гораздо более быстрой скорости напыления и, следовательно, к значительно более быстрому процессу нанесения покрытия, что делает его пригодным для крупносерийного промышленного производства.

Более низкие рабочие давления и температуры

Поскольку магнитное поле делает процесс ионизации настолько эффективным, магнетронное напыление может работать при гораздо более низких давлениях газа. Кроме того, удерживая электроны у мишени, оно не дает им бомбардировать подложку. Это поддерживает подложку намного прохладнее, что делает процесс идеальным для нанесения покрытий на термочувствительные материалы, такие как пластики, полимеры и деликатная электроника.

Улучшение качества и адгезии пленки

Плазма высокой плотности и среда высокого вакуума приводят к получению более чистого, плотного и однородного осажденного слоя. Энергичное попадание распыленных атомов также может улучшить адгезию пленки к поверхности подложки, что приводит к получению более прочных и надежных покрытий.

Понимание компромиссов

Несмотря на свою мощность, магнетронное напыление не является универсальным решением. Понимание его ограничений является ключом к его эффективному использованию.

Ограничения по материалу мишени

Наиболее распространенная форма, напыление постоянным током (DC), требует, чтобы материал мишени был электрически проводящим. Нанесение покрытий на непроводящие материалы, такие как керамика, требует более сложной и часто более медленной установки, известной как напыление радиочастотным (RF) током.

Прямая видимость осаждения

Распыленные атомы движутся по относительно прямой линии от мишени к подложке. Это затрудняет равномерное покрытие сложных трехмерных форм с глубокими углублениями или поднутрениями без использования сложных систем вращения деталей.

Сложность и стоимость системы

Системы магнетронного напыления — это сложные машины, требующие вакуумных насосов высокого давления, точного управления газом, источников питания высокого напряжения и самих магнетронных катодов. Это представляет собой более высокие первоначальные инвестиции по сравнению с более простыми методами осаждения, такими как гальваника.

Выбор правильного варианта для вашей цели

Выбор процесса нанесения покрытия полностью зависит от конечной цели. Магнетронное напыление превосходно проявляет себя в определенных сценариях.

• Если ваш основной фокус — высокопроизводительное производство: Высокие скорости осаждения магнетронного напыления делают его идеальным для промышленного нанесения покрытий на такие изделия, как архитектурное стекло, жесткие диски и солнечные панели.
• Если ваш основной фокус — нанесение покрытий на деликатные подложки: Низкая рабочая температура процесса защищает термочувствительные материалы, такие как полимеры, оптика или полностью собранные электронные компоненты.
• Если ваш основной фокус — создание плотных, высокочистых пленок: Контролируемая среда высокого вакуума обеспечивает превосходное качество пленки для требовательных применений в полупроводниках, медицинских устройствах и износостойких инструментах.

Понимая фундаментальную роль магнитного поля, вы можете эффективно использовать магнетронное напыление для достижения точных, высокоэффективных покрытий для вашего конкретного применения.

Сводная таблица:

Ключевая особенность	Преимущество
Удержание магнитным полем	Резко увеличивает скорость осаждения и эффективность процесса
Низкая рабочая температура	Идеально подходит для нанесения покрытий на термочувствительные материалы (пластики, электроника)
Среда высокого вакуума	Создает плотные, чистые и однородные пленки с отличной адгезией
Универсальность применения	Подходит для полупроводников, медицинских устройств, оптики и износостойких покрытий

Нужно надежное, высокоэффективное решение для нанесения покрытий для вашей лаборатории?

KINTEK специализируется на передовом лабораторном оборудовании, включая системы напыления, чтобы помочь вам добиться точного и эффективного нанесения тонких пленок. Независимо от того, работаете ли вы с деликатной электроникой, разрабатываете новые полупроводниковые материалы или нуждаетесь в долговечных покрытиях для исследований, наш опыт гарантирует, что вы получите правильную установку для вашего конкретного применения.

Свяжитесь с нашими экспертами сегодня через нашу форму, чтобы обсудить, как наши решения могут улучшить ваш процесс исследований и разработок.

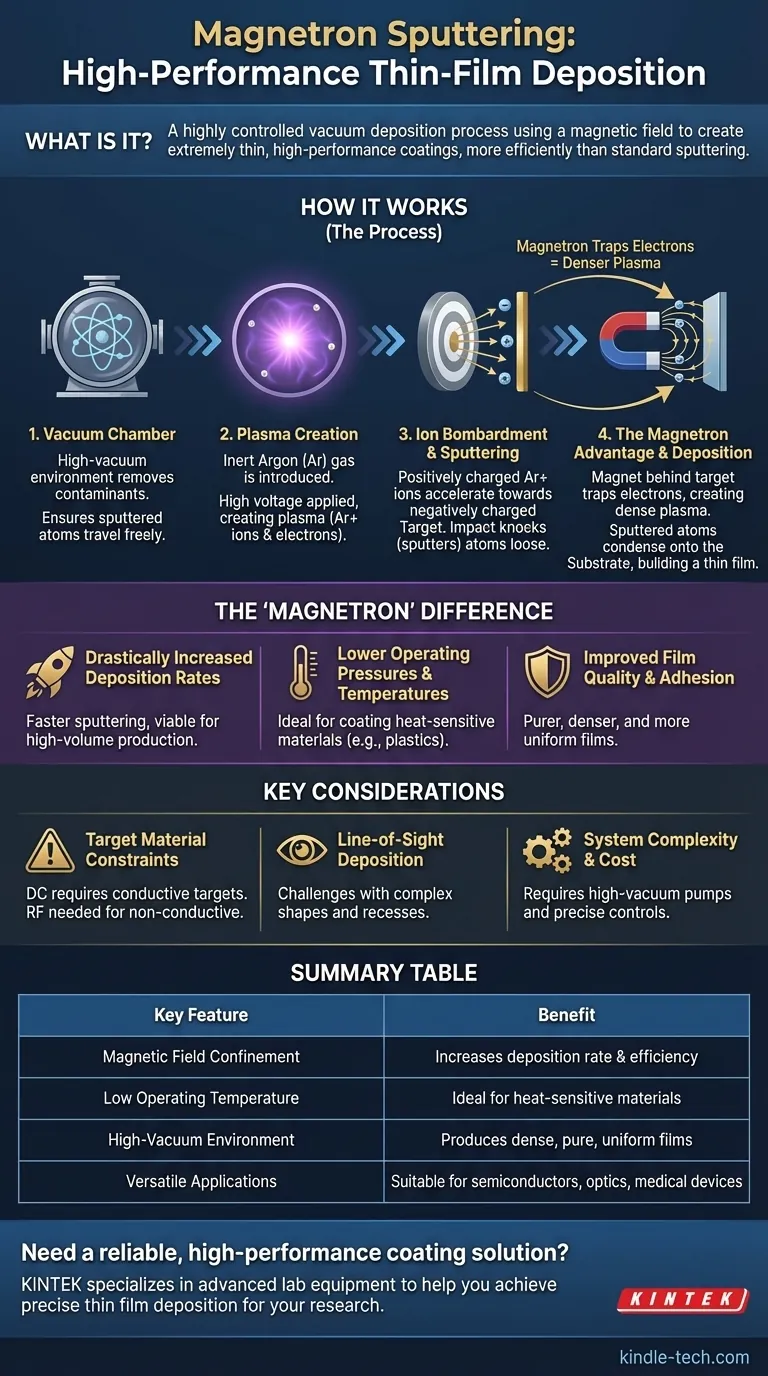

Визуальное руководство
