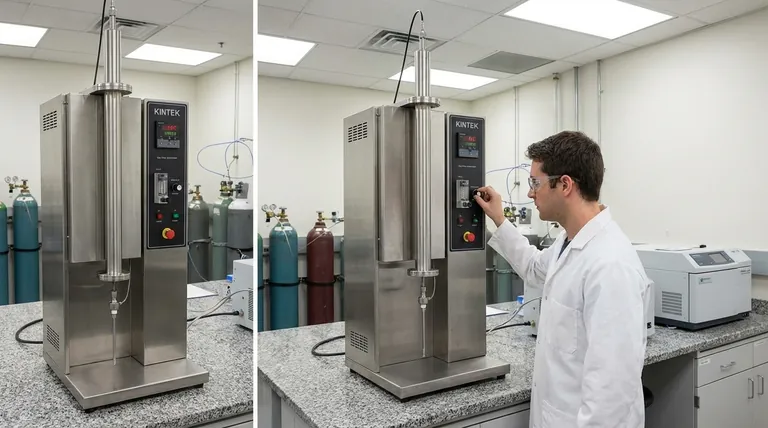

Что такое трубчатая печь с падающим слоем? Специализированный реактор для исследований на уровне частиц

По своей сути, трубчатая печь с падающим слоем — это специализированное лабораторное оборудование, предназначенное для изучения высокотемпературных реакций мелких частиц или капель в контролируемой среде. В отличие от обычной печи, которая нагревает стационарный объемный образец, трубчатая печь с падающим слоем имитирует такие процессы, как горение или газификация, позволяя частицам свободно падать вертикально через нагретую колонну.

Ключевое отличие заключается в том, что трубчатая печь с падающим слоем не предназначена для общего нагрева. Это узкоспециализированный аналитический инструмент, используемый исследователями для изучения поведения отдельных частиц в условиях быстрого нагрева и контролируемой атмосферы, имитируя промышленные реакторы.

Принцип работы трубчатой печи с падающим слоем

Трубчатая печь с падающим слоем, часто называемая реактором с падающим слоем (DTR), обеспечивает уникальную среду для изоляции и изучения явлений на уровне частиц, которые трудно наблюдать в больших, сложных системах.

Принцип вертикального падения

Фундаментальная конструкция включает длинную вертикальную трубу, обычно изготовленную из керамики или высокотемпературного сплава, которая нагревается снаружи. Точный механизм подачи сверху вводит постоянный, контролируемый поток мелких частиц (таких как пылевидный уголь, биомасса или минеральные порошки) в печь.

Затем эти частицы падают или переносятся потоком газа вниз по длине трубы.

Контролируемая атмосфера и нагрев

Труба нагревается до очень высоких температур, часто превышающих 1500°C. Эта установка предназначена для достижения чрезвычайно высоких скоростей нагрева частиц, точно имитируя условия внутри промышленных котлов или газификаторов.

Крайне важно, что газовая атмосфера внутри трубы точно контролируется. Исследователи могут вводить определенные газы (такие как кислород, азот или пар) для изучения таких реакций, как горение, пиролиз (термическое разложение без кислорода) или газификация.

Впрыск и сбор частиц

После очень короткого времени пребывания в нагретой зоне (обычно всего несколько секунд) частицы и любые газообразные побочные продукты быстро охлаждаются и собираются пробоотборным зондом внизу.

Этот собранный материал — как твердый, так и газообразный — затем анализируется, чтобы понять, как трансформировались частицы, какие реакции произошли и насколько эффективно работал процесс.

Ключевые области применения в исследованиях

Уникальные возможности трубчатой печи с падающим слоем делают ее бесценной для конкретных областей научных и промышленных исследований. Ее основная цель — генерировать данные, которые могут быть использованы для разработки и проверки вычислительных моделей более крупных систем.

Исследования горения и выбросов

Исследователи используют трубчатые печи с падающим слоем для изучения того, как частицы топлива, такие как пылевидный уголь или биомасса, воспламеняются и горят. Это помогает понять образование загрязняющих веществ (таких как NOx и SOx) и разработать стратегии для более чистого и эффективного сжигания.

Исследования газификации и пиролиза

Контролируя атмосферу, DTR может использоваться для изучения газификации, при которой углеродсодержащие материалы превращаются в полезный синтез-газ (сингаз). Он также используется для исследования пиролиза, который является ключевым этапом в производстве биотоплива.

Понимание компромиссов и ограничений

Несмотря на свою мощь, трубчатая печь с падающим слоем является специализированным инструментом с четкими ограничениями. Их понимание является ключом к ее правильному применению.

Не предназначена для объемной обработки

Трубчатая печь с падающим слоем — это аналитический инструмент, а не производственная печь. Она обрабатывает материал в граммах в час, а не в килограммах или тоннах. Она совершенно непригодна для термообработки деталей или спекания больших объемов порошка.

Высокая сложность эксплуатации

Эксплуатация DTR требует значительного опыта. Достижение стабильной подачи частиц, поддержание точных температурных профилей и обеспечение точного контроля потока газа — все это нетривиальные задачи. Система гораздо сложнее, чем простая камерная или трубчатая печь.

В основном исследовательский инструмент

Результаты DTR предназначены для предоставления фундаментальных знаний и данных для моделирования. Хотя эта информация имеет решающее значение для проектирования и оптимизации промышленных реакторов, сама печь не является производственным оборудованием.

Правильный выбор для вашей цели

Выбор правильной печи полностью зависит от вашей цели. Трубчатая печь с падающим слоем — плохой выбор для общих лабораторных работ, но незаменимый инструмент для своей ниши.

• Если ваша основная задача — изучение кинетики горения или газификации отдельных частиц: Трубчатая печь с падающим слоем является идеальным и часто необходимым инструментом для этого исследования.
• Если ваша основная задача — термообработка твердой детали или отжиг порошкового образца: Камерная печь (муфельная печь) обеспечивает равномерный, стабильный нагрев, необходимый для объемных материалов.
• Если ваша основная задача — обработка материалов в нереактивной или бескислородной среде: Стандартная трубчатая печь с контролем потока газа или специализированная вакуумная печь является подходящим выбором.

В конечном итоге, понимание конкретного вопроса, на который вам нужно ответить, является первым шагом в выборе правильного высокотемпературного оборудования.

Сводная таблица:

Характеристика	Описание
Основная функция	Изучение высокотемпературных реакций мелких частиц/капель в свободном падении.
Ключевое отличие	Аналитический инструмент для кинетики отдельных частиц, не для объемной обработки.
Типичные области применения	Исследования горения, исследования выбросов, газификация, пиролиз, производство биотоплива.
Идеально подходит для	Исследователей, нуждающихся в данных для моделирования и оптимизации крупномасштабных промышленных реакторов.
