Каковы компоненты реактора CVD? Руководство по основным системам для осаждения тонких пленок

По своей сути, реактор химического осаждения из газовой фазы (CVD) представляет собой интегрированную систему компонентов, предназначенную для создания высококонтролируемой среды. Основные функциональные блоки включают систему подачи газа для ввода химических прекурсоров, реакционную камеру, где происходит осаждение, источник энергии для запуска химической реакции, а также вакуумную и вытяжную систему для контроля давления и удаления побочных продуктов. Все эти элементы управляются центральным контроллером процесса.

Реактор CVD — это не просто контейнер; это прецизионный инструмент. Каждый компонент работает согласованно, чтобы точно управлять потоком газов, температурой и давлением, которые являются фундаментальными рычагами для контроля роста и качества тонкой пленки на подложке.

Основная среда: Реакционная камера

Реакционная камера является сердцем системы CVD, где происходит фактическое осаждение. Ее конструкция критически важна для обеспечения стабильности процесса и однородности пленки.

Корпус камеры

Сама камера представляет собой герметичный сосуд, в котором происходит реакция. Обычно она изготавливается из материалов, инертных к технологическим химикатам и способных выдерживать высокие температуры, таких как кварц или нержавеющая сталь. «Кварцевая трубка», часто встречающаяся в университетских лабораториях, является классическим примером корпуса камеры для системы CVD низкого давления (LPCVD).

Держатель подложки (суцептор)

Внутри камеры находится платформа, на которой удерживается материал, подлежащий покрытию, известный как подложка. Этот держатель, часто называемый суцептором, часто является компонентом, который непосредственно нагревается для доведения подложки до правильной технологической температуры.

Источник энергии

Реакция CVD требует энергии для протекания. Чаще всего это тепловая энергия, подаваемая печью, окружающей камеру, или нагревательными лампами, сфокусированными на суцепторе. В других конфигурациях, таких как плазменно-усиленное CVD (PECVD), энергия подается ВЧ-источником для создания плазмы.

Управление входами: Система подачи газа

Эта система отвечает за подачу точных количеств химических газов (прекурсоров) в реакционную камеру. Точность здесь имеет первостепенное значение для создания пленки с желаемым составом.

Источники прекурсоров

Сырье для пленки хранится в виде газов или летучих жидкостей в баллонах. Эти химикаты известны как прекурсоры, поскольку они являются предшественниками конечной твердой пленки.

Контроллеры массового расхода (MFC)

Наиболее важным компонентом для управления процессом является контроллер массового расхода (MFC). MFC — это сложный клапан, который измеряет и контролирует скорость потока каждого газа с чрезвычайной точностью, обеспечивая точное соблюдение химического рецепта.

Газы-носители и продувочные газы

В дополнение к реактивным прекурсорам используются инертные газы, такие как азот или аргон. Они действуют как газы-носители для транспортировки прекурсоров в камеру и как продувочные газы для очистки камеры от воздуха перед запуском или реактивных газов после запуска.

Управление процессом: Мозг и мускулы

Системы управления гарантируют идеальное выполнение рецепта — определенной последовательности температур, давлений и потоков газа.

Вакуумная система

Большинство процессов CVD работают при давлениях значительно ниже атмосферного. Вакуумная система, состоящая из одного или нескольких насосов, используется для удаления воздуха из камеры до начала процесса и для поддержания точной низкотемпературной среды, необходимой для высококачественного роста пленки.

Системный контроллер

Системный контроллер — это центральный компьютер, который автоматизирует и контролирует весь процесс. Он координирует работу MFC, источника энергии и вакуумных насосов, регулируя все факторы в реальном времени, чтобы обеспечить осаждение в соответствии с заданным рецептом.

Обработка выходов: Вытяжная система

Что входит в реактор, то должно и выходить. Вытяжная система безопасно управляет побочными продуктами реакции.

Очистка отходящих газов

Непрореагировавшие газы-прекурсоры и химические побочные продукты часто токсичны, коррозионны или легковоспламеняемы. Поэтому отходящий поток пропускается через систему очистки (или «скруббер»), которая нейтрализует эти вредные соединения, прежде чем они безопасно выбрасываются.

Понимание компромиссов: Конструкция с горячими или холодными стенками

Физическое расположение источника нагрева и камеры создает фундаментальный компромисс в конструкции.

Реакторы с горячими стенками

В конструкции с горячими стенками печь окружает всю реакционную камеру. Это обеспечивает отличную однородность температуры для нескольких подложек, но также приводит к осаждению желаемой пленки на стенках камеры, что вызывает загрязнение частицами и требует частой очистки.

Реакторы с холодными стенками

В конструкции с холодными стенками нагревается только держатель подложки (суцептор). Стенки камеры остаются холодными. Это более энергоэффективно и минимизирует нежелательное осаждение на стенках, но может создавать температурные градиенты, которые могут влиять на однородность пленки.

Правильный выбор для вашей цели

Конфигурация этих компонентов напрямую влияет на возможности системы. Понимание вашей основной цели является ключом к выбору правильного типа реактора.

• Если ваша основная цель — высокочистые, однородные пленки (например, для полупроводников): Вам понадобится система LPCVD или PECVD с высокоточными контроллерами массового расхода и надежной многоступенчатой вакуумной системой.
• Если ваша основная цель — высокая производительность и более низкая стоимость (например, для простых защитных покрытий): Система CVD при атмосферном давлении (APCVD), которая обходится без сложной вакуумной системы, часто является наиболее эффективным выбором.
• Если ваша основная цель — осаждение на термочувствительных подложках (например, полимерах или пластиках): Необходима система плазменно-усиленного CVD (PECVD), поскольку ее плазменный источник энергии позволяет осаждать при гораздо более низких температурах, чем чисто термические методы.

В конечном итоге, понимание того, как каждый компонент способствует процессу, позволяет вам контролировать синтез материалов на атомном уровне.

Сводная таблица:

Компонент	Основная функция	Ключевые примеры
Реакционная камера	Герметичная среда для осаждения	Кварцевая трубка, сосуд из нержавеющей стали
Система подачи газа	Точное введение прекурсоров	Контроллеры массового расхода (MFC), баллоны с прекурсорами
Источник энергии	Запускает химическую реакцию	Печь, нагревательные лампы, ВЧ-плазменный источник
Вакуумная и вытяжная система	Контролирует давление и удаляет побочные продукты	Вакуумные насосы, скрубберы для очистки газа
Системный контроллер	Автоматизирует и контролирует весь процесс	Центральный компьютер, управляющий выполнением рецепта

Готовы создать свой идеальный процесс CVD?

Понимание компонентов — это первый шаг; их внедрение для вашего конкретного применения — следующий. Независимо от того, требуются ли вам высокочистые полупроводниковые пленки, высокопроизводительные защитные покрытия или низкотемпературное осаждение на чувствительных материалах, опыт KINTEK в лабораторном оборудовании поможет вам.

Мы специализируемся на предоставлении надежных решений и расходных материалов для CVD, адаптированных к уникальным потребностям вашей лаборатории. Свяжитесь с нами сегодня, чтобы обсудить, как наши системы могут помочь вам достичь точного, атомного контроля над синтезом тонких пленок.

Свяжитесь с нашими экспертами прямо сейчас, чтобы оптимизировать ваш процесс CVD!

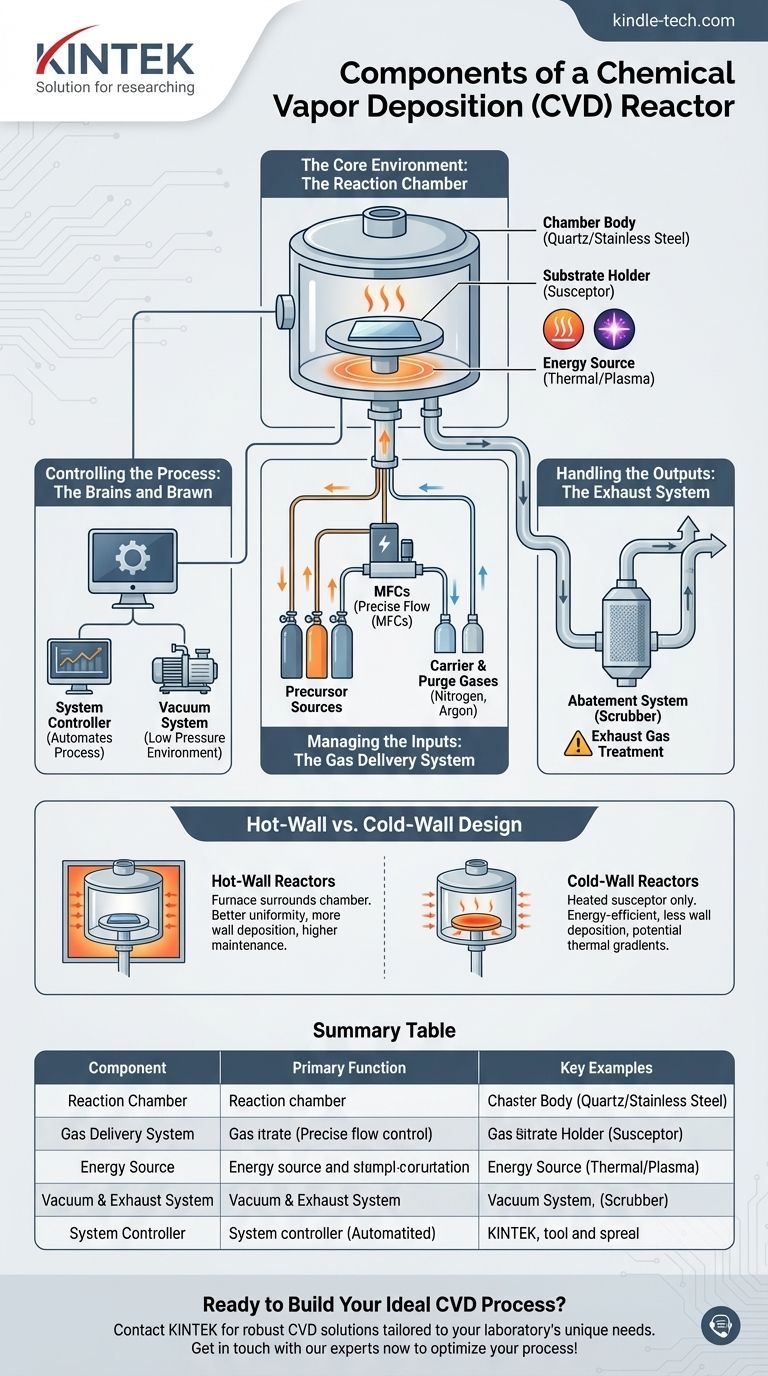

Визуальное руководство
