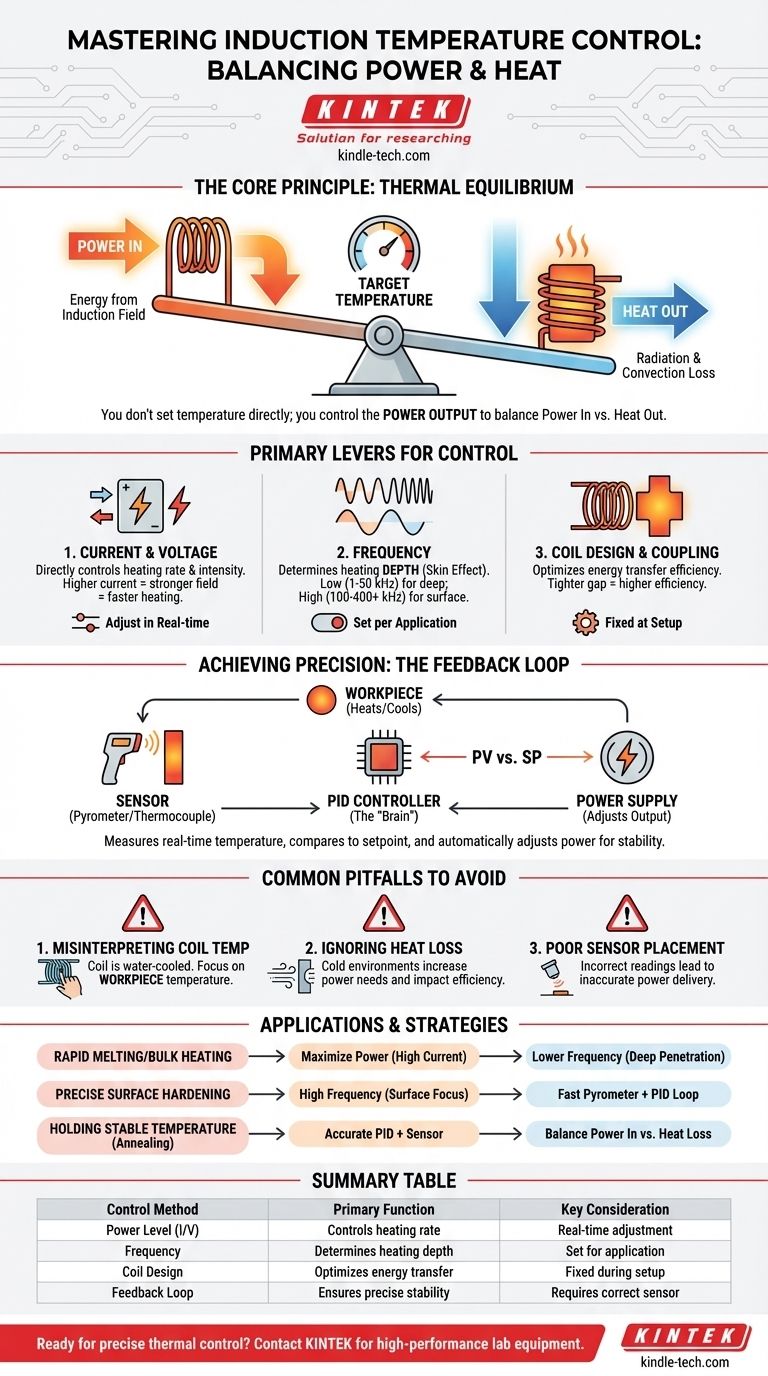

Как контролировать температуру индукционной катушки? Освойте точное управление температурой для вашего процесса

Основной способ контроля температуры процесса индукционного нагрева — это точное регулирование электрической мощности, подаваемой на индукционную катушку. Вы не устанавливаете температуру непосредственно на самой катушке; вы контролируете скорость передачи энергии заготовке. Это достигается путем регулировки величины и частоты переменного тока, протекающего через катушку, что, в свою очередь, определяет интенсивность теплового эффекта.

Основной принцип заключается в том, что вы не контролируете температуру напрямую, вы контролируете выходную мощность. Достижение стабильной заданной температуры заготовки требует баланса между мощностью, которую вы подаете внутрь через индукционное поле, и теплом, которое заготовка естественным образом теряет в окружающую среду.

Основной принцип: Входящая мощность против Выходящего тепла

Индукционная система нагревает металлический предмет (заготовку), помещенный внутрь катушки. Конечная температура этой детали не является фиксированным свойством, а результатом теплового равновесия.

Понимание теплового баланса

Индукционное поле постоянно добавляет тепловую энергию заготовке — это Входящая мощность. Одновременно горячая заготовка теряет энергию в окружающую среду посредством излучения и конвекции — это Выходящее тепло.

Чтобы поднять температуру, Входящая мощность должна быть больше, чем Выходящее тепло. Чтобы поддерживать постоянную температуру (уставку), Входящая мощность должна точно равняться Выходящему теплу.

Основные рычаги управления индукционной мощностью

Для управления тепловым балансом в вашем распоряжении есть несколько рычагов, все они контролируют сторону уравнения Входящей мощности.

Регулировка тока и напряжения

Самый прямой и распространенный метод — это регулировка величины тока, протекающего через катушку. Более высокий ток создает более сильное магнитное поле, которое индуцирует более мощные электрические токи в заготовке, что приводит к более быстрому и интенсивному нагреву. Современные полупроводниковые источники питания обеспечивают почти мгновенный и точный контроль этого уровня мощности.

Изменение частоты

Частота переменного тока является критическим параметром, хотя она, как правило, устанавливается для конкретного применения, а не регулируется в режиме реального времени. Частота определяет «скин-эффект» или то, насколько глубоко индуцированные токи проникают в заготовку.

• Низкие частоты (например, 1–50 кГц): Проникают глубже в материал. Это идеально подходит для плавления, сквозной закалки или нагрева больших слитков.
• Высокие частоты (например, 100–400+ кГц): Концентрируют эффект нагрева на поверхности. Это используется для таких применений, как поверхностная закалка, пайка твердым припоем или мягкая пайка.

Оптимизация конструкции катушки

Конструкция катушки — это основополагающий фактор контроля, устанавливаемый до начала процесса. Эффективность передачи энергии сильно зависит от сцепления (coupling), то есть от близости и геометрического соотношения между катушкой и заготовкой.

Катушка с большим количеством витков или меньшим зазором между катушкой и деталью будет передавать энергию гораздо эффективнее, требуя меньшей мощности от источника для достижения той же скорости нагрева.

Достижение точности с помощью контура обратной связи

Ручная регулировка мощности для поддержания температуры непрактична. Профессиональные системы используют замкнутую систему обратной связи для автоматического достижения точного и воспроизводимого контроля температуры.

Роль датчиков температуры

Вы не можете контролировать то, что не измеряете. Датчик необходим для считывания температуры заготовки в реальном времени. Двумя наиболее распространенными типами являются:

• Инфракрасные пирометры: Бесконтактный датчик, который измеряет температуру, считывая тепловое излучение, испускаемое деталью. Он быстрый и идеален для автоматизированных процессов.
• Термопары: Контактный щуп, который должен физически соприкасаться с заготовкой. Он очень точен, но может быть медленнее и менее практичен для движущихся частей.

ПИД-регулятор

Датчик отправляет свои показания на ПИД-регулятор (пропорционально-интегрально-дифференциальный). Это «мозг» системы контроля температуры.

ПИД-регулятор постоянно сравнивает показания датчика (фактическую температуру) с желаемой температурой (уставкой). Затем он автоматически рассчитывает и регулирует выходную мощность источника питания, чтобы минимизировать разницу, предотвращая перерегулирование температуры и поддерживая уставку с замечательной стабильностью.

Распространенные ошибки, которых следует избегать

Неправильная интерпретация температуры катушки

Сама катушка почти всегда охлаждается водой и остается относительно холодной. Вы контролируете температуру заготовки внутри катушки, а не самой катушки.

Игнорирование теплопотерь

Если заготовка находится в холодной или продуваемой среде, она будет терять тепло гораздо быстрее. Системе потребуется подавать значительно больше мощности для поддержания заданной температуры, что повлияет на энергоэффективность.

Плохое размещение датчика

Неправильно нацеленный пирометр или плохо закрепленная термопара предоставят контроллеру ложные показания. Это распространенный источник ошибок, который приводит к тому, что система подает либо слишком много, либо слишком мало мощности, что приводит к неправильной температуре заготовки.

Как применить это к вашему проекту

Ваш подход к контролю температуры должен определяться целью вашего процесса нагрева.

• Если ваша основная цель — быстрое плавление или объемный нагрев: Уделите первостепенное внимание максимальной подаче мощности с высоким током и выберите более низкую частоту для глубокого проникновения энергии.
• Если ваша основная цель — точная поверхностная закалка: Используйте высокую частоту для концентрации тепла и полагайтесь на быстродействующий пирометр и ПИД-регулятор для точного и воспроизводимого контроля.
• Если ваша основная цель — поддержание стабильной температуры для отжига или отпуска: Высокоточная система с замкнутым контуром обратной связи и точно настроенным ПИД-регулятором необходима для идеального баланса между входной мощностью и постоянными теплопотерями.

В конечном счете, овладение контролем температуры индукционного нагрева сводится к пониманию того, что вы управляете динамическим энергетическим балансом внутри вашего конкретного материала и окружающей среды.

Сводная таблица:

Метод контроля	Основная функция	Ключевое соображение
Уровень мощности (ток/напряжение)	Непосредственно контролирует скорость и интенсивность нагрева	Наиболее распространенная настройка в реальном времени
Частота	Определяет глубину нагрева (скин-эффект)	Устанавливается для применения (поверхностный или глубокий нагрев)
Конструкция катушки и сцепление	Оптимизирует эффективность передачи энергии	Фиксируется для применения, имеет решающее значение для настройки
Контур обратной связи (датчик + ПИД)	Обеспечивает точную автоматическую стабильность температуры	Требует правильного размещения датчика и точной настройки
