Что такое термическая обработка полупроводников? Освойте тепло, которое создает современные чипы

В производстве полупроводников термическая обработка — это практика использования точно контролируемого тепла для целенаправленного изменения физических и химических свойств кремниевой пластины. Эти процессы не просто нагревают материал; это фундаментальные, высокоэнергетические этапы, которые активируют материалы, восстанавливают кристаллические структуры и выращивают или осаждают необходимые слои, превращая простой кремниевый диск в сложную интегральную схему.

Основная цель термической обработки — обеспечить необходимую энергию — «тепловой бюджет» — для осуществления специфических изменений на атомном уровне. Главная задача состоит в достижении этих желаемых изменений без возникновения нежелательных побочных эффектов, таких как диффузия материалов, что становится все более критичным по мере уменьшения размеров транзисторов.

Фундаментальная роль тепла в производстве чипов

Тепло — один из самых мощных инструментов в производстве полупроводников. При комнатной температуре атомы в кристалле кремния относительно стабильны. Применение тепловой энергии позволяет инженерам преодолеть эту стабильность и вызвать специфические, желаемые реакции на поверхности и внутри пластины.

Активация легирующих примесей

Для контроля потока электричества чистый кремний «легируется» атомами примесей, такими как бор или фосфор, посредством процесса, называемого ионной имплантацией. Однако эти имплантированные атомы изначально находятся не в правильных положениях в кристаллической решетке кремния, чтобы быть электрически активными. Термическая обработка обеспечивает энергию, необходимую для перемещения этих атомов легирующих примесей в правильные узлы решетки — критический этап, известный как активация легирующих примесей.

Восстановление повреждений кристалла

Процесс ионной имплантации физически жесток на атомном уровне. Он бомбардирует пластину высокоэнергетическими ионами, что сильно повреждает идеальную, упорядоченную структуру кристалла кремния. Это повреждение должно быть устранено. Отжиг, ключевой термический процесс, обеспечивает энергию для перестройки атомов кремния обратно в их первозданную кристаллическую структуру, обеспечивая беспрепятственное прохождение электронов.

Выращивание изолирующих слоев

Одним из наиболее важных компонентов транзистора является затворный оксид — тонкий, идеальный изолирующий слой. Обычно он создается с использованием термического окисления, при котором кремниевая пластина нагревается в среде, богатой кислородом. Тепло вызывает химическую реакцию между кремнием и кислородом для выращивания исключительно высококачественного слоя диоксида кремния (SiO₂).

Осаждение новых пленок

Многие другие слои материалов добавляются к чипу во время производства. В таких процессах, как химическое осаждение из газовой фазы (CVD), тепловая энергия используется для помощи газам-прекурсорам в реакции и осаждении тонких пленок изолирующих или проводящих материалов на поверхность пластины с высокой точностью.

Ключевые методы термической обработки

Различные этапы изготовления чипов имеют разные требования к температуре и времени. Следовательно, было разработано несколько различных методов управления применением тепла.

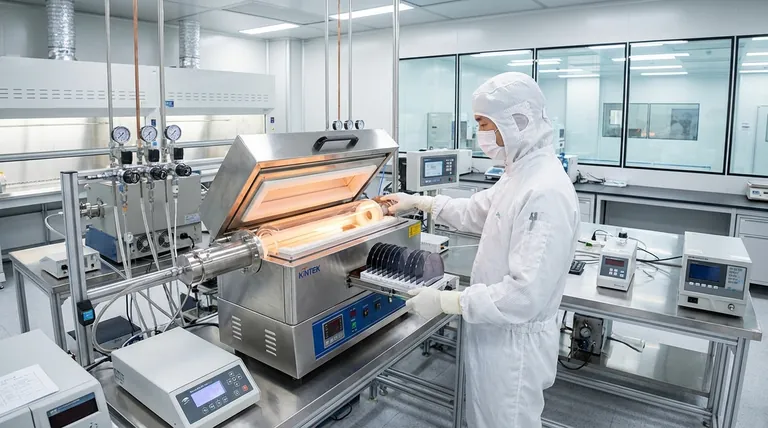

Печной отжиг

Это традиционный метод, при котором партия из 25–200 пластин загружается в кварцевую трубку и медленно нагревается в печи. Хотя он эффективен для одновременной обработки большого количества пластин, циклы нагрева и охлаждения очень медленные (от минут до часов). Это делает его подходящим для некритических этапов, таких как начальный рост оксида, но проблематичным для передовых устройств.

Быстрая термическая обработка (RTP)

RTP является доминирующей технологией в современном производстве полупроводников. Одна пластина очень быстро (за секунды) нагревается до чрезвычайно высоких температур с использованием высокоинтенсивных ламп. Точно контролируя тепло в течение очень короткого времени, RTP может достичь необходимой активации и восстановления повреждений без негативных побочных эффектов длительного воздействия тепла.

Лазерный отжиг

Для самых передовых чипов даже секундная продолжительность RTP может быть слишком долгой. Лазерный отжиг обеспечивает еще более точное решение, используя лазер для нагрева только нескольких верхних нанометров поверхности пластины. Это обеспечивает необходимую энергию именно там, где это нужно, не нарушая деликатные структуры под ней.

Понимание компромиссов: тепловой бюджет

Основная проблема во всех процессах термической обработки — это управление тепловым бюджетом. Эта концепция является центральной для понимания того, почему были разработаны современные методы, такие как RTP.

Что такое тепловой бюджет?

Тепловой бюджет — это совокупный эффект всех тепловых циклов (температуры и продолжительности), которым подвергается пластина во время производства. Каждый этап нагрева «расходует» часть этого бюджета. Как и в случае с финансовым бюджетом, как только он израсходован, его нельзя вернуть.

Проблема нежелательной диффузии

Основное следствие превышения теплового бюджета — диффузия. Когда атомы легирующих примесей подвергаются воздействию тепла слишком долго, они начинают перемещаться или «диффундировать» из своих предполагаемых положений. Это размывание тщательно определенных областей может испортить производительность транзистора, вызывая короткие замыкания или отказ устройства.

Почему современные чипы требуют низких тепловых бюджетов

По мере уменьшения размеров транзисторов до нанометрового масштаба легированные области располагаются невероятно близко друг к другу. Любая диффузия катастрофична. Цель современной термической обработки — как можно быстрее подать и отвести тепло — достигая активации и восстановления при минимизации диффузии. Вот почему RTP и лазерный отжиг необходимы для производства современных высокопроизводительных чипов.

Применение правильного термического процесса

Выбор правильного термического метода заключается в соответствии инструмента конкретным требованиям этапа изготовления, при этом тепловой бюджет является основным ограничением.

• Если ваша основная задача — это массовый, некритический процесс: Традиционный печной отжиг — это экономически эффективный выбор для этапов, где медленный нагрев и потенциальная диффузия не являются проблемой.
• Если ваша основная задача — активация легирующих примесей в современных транзисторах: Быстрая термическая обработка (RTP) является отраслевым стандартом, обеспечивая необходимые высокие температуры в течение коротких периодов времени для минимизации теплового бюджета.
• Если ваша основная задача — максимальная точность на самых передовых устройствах: Лазерный отжиг предлагает локальный, почти мгновенный нагрев для активации поверхностных слоев, не затрагивая сложные структуры под ними.

В конечном итоге, термическая обработка — это искусство использования контролируемой энергии для достижения атомной точности на кремниевой пластине.

Сводная таблица:

Процесс	Ключевая цель	Распространенная техника
Активация легирующих примесей	Электрическая активация атомов примесей	Быстрая термическая обработка (RTP)
Восстановление кристалла	Устранение повреждений от ионной имплантации	Отжиг
Рост слоя	Выращивание изолирующих оксидных слоев	Термическое окисление
Осаждение пленки	Осаждение тонких материальных пленок	Химическое осаждение из газовой фазы (CVD)
