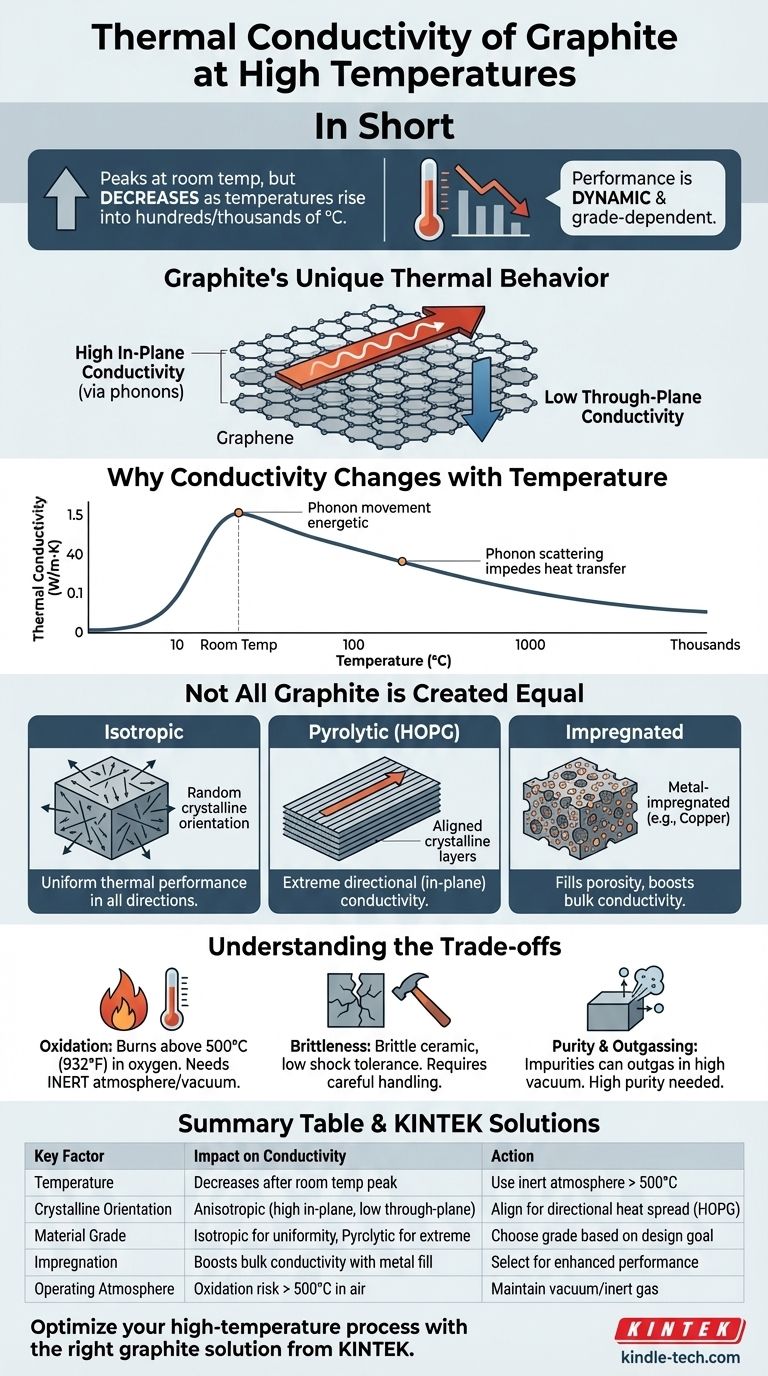

Какова теплопроводность графита при высоких температурах? Руководство по терморегулированию в условиях экстремального нагрева

Короче говоря, теплопроводность большинства марок кристаллического графита очень высока при комнатной температуре — часто превышая показатели таких металлов, как сталь и железо, — но она, как правило, снижается по мере повышения температуры до сотен или тысяч градусов Цельсия. Это неинтуитивное поведение является критическим фактором при проектировании, поскольку конкретная марка графита и ориентация его кристаллов — наиболее важные факторы, определяющие его фактическую производительность.

Главный вывод заключается в том, что «графит» — это не единый материал с одним тепловым значением. Его характеристики динамичны: проводимость достигает пика около комнатной температуры, а затем падает, и выбор между различными марками, такими как изотропный, пиролитический или пропитанный графит, окажет гораздо большее влияние на терморегулирование, чем одна только температура.

Понимание уникального теплового поведения графита

Чтобы эффективно использовать графит в условиях высоких температур, необходимо понимать физику того, как он передает тепло. Его характеристики напрямую связаны с его уникальной атомной структурой.

Роль кристаллической структуры

Графит состоит из наложенных друг на друга слоев атомов углерода, расположенных в гексагональной решетке, очень похожей на листы проволочной сетки. Это часто называют слоем графена.

Тепло очень эффективно передается вдоль этих плоских слоев (в плоскости) посредством колебаний решетки, известных как фононы. Именно это придает графиту исключительно высокую теплопроводность в этом направлении.

Почему теплопроводность меняется с температурой

Взаимосвязь между температурой и теплопроводностью в графите не является линейной.

При очень низких температурах проводимость низкая. По мере повышения температуры до окружающей, проводимость резко возрастает, поскольку движение фононов становится более энергичным.

Однако после достижения пика (часто около комнатной температуры) теплопроводность начинает снижаться. При более высоких температурах атомная решетка колеблется настолько сильно, что фононы начинают сталкиваться друг с другом и рассеиваться, создавая «пробку», которая препятствует эффективной передаче тепла.

Критическая важность анизотропии

Из-за своей слоистой структуры графит сильно анизотропен, что означает, что его свойства зависят от направления.

Теплопроводность в плоскости (вдоль слоев) может быть в сотни раз выше, чем теплопроводность поперек плоскости (через слои). Это имеет решающее значение при проектировании таких компонентов, как теплоотводы или рассеиватели, где ориентация графита имеет первостепенное значение.

Не весь графит одинаков

Термин «графит» охватывает широкий спектр материалов. Технологический процесс и конечная форма определяют его тепловые характеристики, особенно при высоких температурах.

Синтетический против природного графита

Синтетический графит получают путем термической обработки углеродных прекурсоров при очень высоких температурах. Этот процесс обеспечивает высокую чистоту и позволяет контролировать кристаллическую структуру, что делает его предпочтительным выбором для предсказуемых, высокопроизводительных применений, таких как элементы печей или производство полупроводников.

Изотропные против пиролитических марок

Изотропный графит разработан таким образом, чтобы иметь более случайную ориентацию кристаллов. Хотя его пиковая проводимость ниже, чем у высокоориентированных марок, он обеспечивает более равномерную тепловую производительность во всех направлениях, что идеально подходит для применений, таких как формы или нагревательные элементы, требующие равномерного распределения тепла.

Высокоориентированный пиролитический графит (HOPG) — это специализированная форма, в которой слои почти идеально выровнены. Он обеспечивает одну из самых высоких в плоскости теплопроводностей среди всех материалов при комнатной температуре, что делает его «супермагистралью» для тепла в одной плоскости, но изолятором в другой.

Высокопроизводительные пропитанные марки

Как указано в справочных материалах, графит может быть пропитан металлами, такими как медь или серебро. Этот процесс заполняет естественную пористость материала, еще больше повышая его объемную тепловую и электрическую проводимость для самых требовательных применений.

Понимание компромиссов

Хотя графит является исключительным тепловым материалом, он имеет практические ограничения, которые необходимо учитывать в любой конструкции.

Окисление при высоких температурах

Это основной недостаток графита. В присутствии кислорода графит начинает окисляться (по сути, гореть) при температурах около 500°C (932°F). Следовательно, для высокотемпературного использования он должен эксплуатироваться в вакууме или инертной газовой атмосфере (например, аргон или азот) для предотвращения деградации.

Механическая хрупкость

В отличие от металлов, графит является хрупким керамическим материалом. Он обладает низкой прочностью на растяжение и не выдерживает ударов или высоких ударных нагрузок. При проектировании необходимо учитывать это, избегая острых углов и обеспечивая надлежащую механическую поддержку.

Чистота и газовыделение

Для применений в высоком вакууме или чистых средах (например, в полупроводниковой промышленности) чистота графита имеет решающее значение. Графит более низкого качества может содержать примеси, которые будут выделяться при высоких температурах, потенциально загрязняя процесс или камеру.

Выбор правильной марки для вашего применения

Выбор правильной марки графита имеет решающее значение для успеха проекта. Ваше решение должно основываться на вашей основной инженерной цели.

• Если ваш основной акцент — максимальное направленное рассеивание тепла: Используйте высокоориентированный пиролитический графит (HOPG) и убедитесь, что он выровнен для отвода тепла по желаемому пути.
• Если ваш основной акцент — равномерное многонаправленное терморегулирование: Выберите марку высокочистого изотропного графита для предсказуемой производительности во всех направлениях.
• Если вы проектируете высокотемпературный элемент печи: Выберите плотный синтетический графит и эксплуатируйте его в вакууме или инертной атмосфере для предотвращения окисления.
• Если стоимость является основным фактором для менее требовательного применения: Может подойти стандартный формованный или экструдированный синтетический графит, но обязательно проверьте его характеристики у поставщика.

Понимая эти принципы, вы сможете использовать графит не просто как материал, а как точный инструмент тепловой инженерии.

Сводная таблица:

Ключевой фактор	Влияние на теплопроводность при высоких температурах
Температура	Значительно снижается после пика около комнатной температуры из-за рассеяния фононов.
Ориентация кристаллов	В плоскости (вдоль слоев) очень высокая; поперек плоскости (через слои) намного ниже (анизотропия).
Марка материала	Изотропный графит обеспечивает равномерную производительность; Пиролитический (HOPG) обеспечивает экстремальную направленную проводимость.
Пропитка	Пропитка металлами (например, медью) может повысить объемную теплопроводность.
Рабочая атмосфера	Должен использоваться в вакууме или инертном газе для предотвращения окисления выше ~500°C (932°F).
