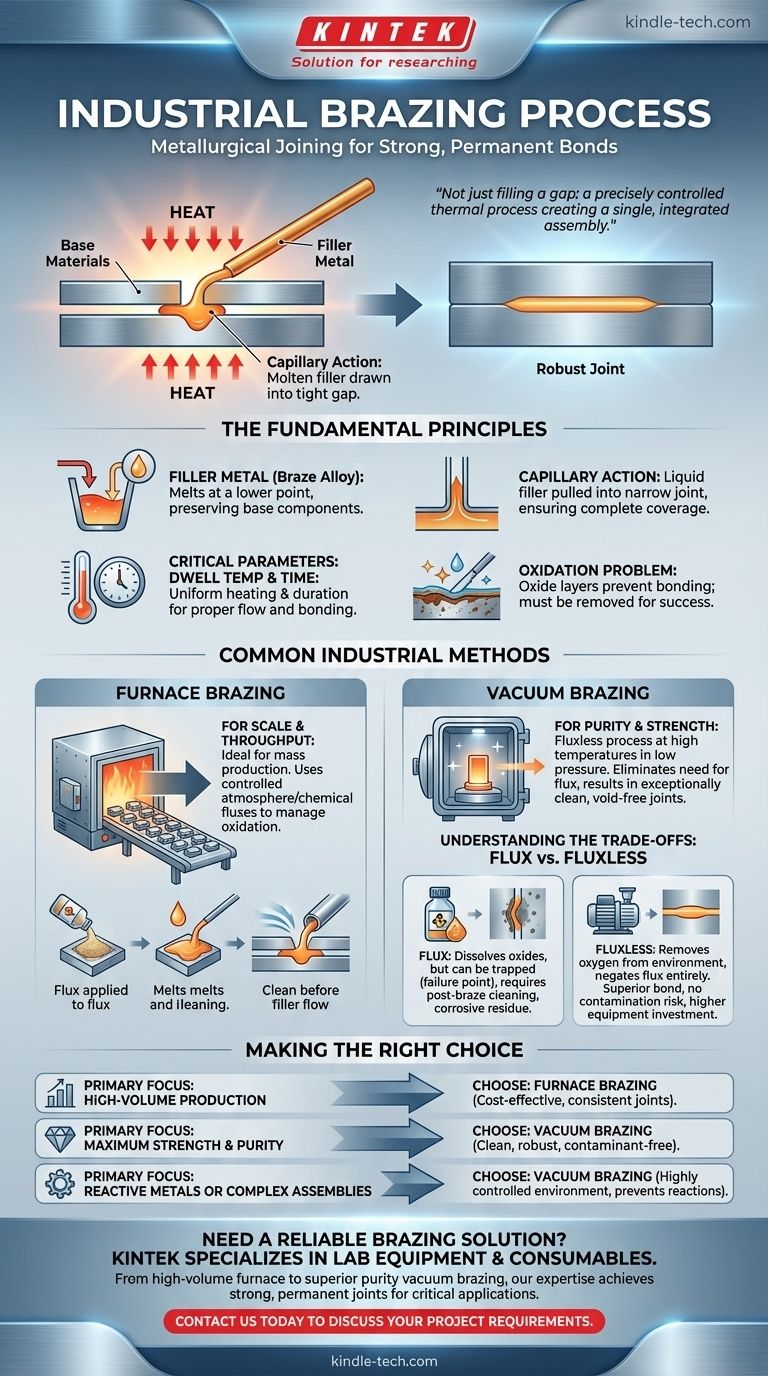

Что такое промышленная пайка? Руководство по получению прочных, неразъемных металлических соединений

Промышленная пайка — это металлургический процесс соединения, используемый для создания прочных, неразъемных связей между двумя или более компонентами материала. Он включает нагрев всей сборки до температуры ниже точки плавления основных материалов, но выше точки плавления присадочного металла, отличного от основного. Этот расплавленный присадочный материал затягивается в узкий зазор между деталями за счет капиллярного действия и после охлаждения затвердевает, образуя прочное соединение.

Основной принцип промышленной пайки — это не просто заполнение зазора расплавленным металлом. Это точно контролируемый термический процесс, в котором среда — например, атмосфера печи или высокий вакуум — управляется для удаления поверхностных оксидов и обеспечения металлургической связи присадочного металла с основными материалами, создавая единую, интегрированную сборку.

Основные принципы пайки

Роль присадочного металла

Процесс пайки зависит от присадочного металла (также называемого паяльным сплавом), который имеет более низкую температуру плавления, чем соединяемые основные материалы. Когда сборка достигает нужной температуры, плавится только присадочный металл, сохраняя целостность компонентов.

Важность капиллярного действия

Правильно спроектированное паяное соединение имеет очень маленький, равномерный зазор между компонентами. Когда присадочный металл переходит в жидкое состояние, капиллярное действие — свойство жидкости втягиваться в узкое пространство — затягивает расплавленный сплав во все соединение, обеспечивая полное покрытие и прочную связь.

Критические параметры: температура и время

Успех любой паяльной операции зависит от двух основных параметров: температуры выдержки и времени. Сборка должна быть равномерно нагрета до определенной температуры, которая позволяет присадочному металлу плавиться и свободно течь. Затем ее необходимо выдерживать при этой температуре достаточно долго, чтобы капиллярное действие завершилось до начала охлаждения.

Проблема окисления

Почти все металлы образуют на своей поверхности оксидный слой, особенно при нагревании. Этот слой действует как барьер, не позволяя расплавленному присадочному металлу смачивать основной материал и образовывать надлежащую связь. Критической функцией любого процесса пайки является удаление этого оксидного слоя.

Распространенные методы промышленной пайки

Печная пайка: для масштаба и производительности

При печной пайке вся сборка помещается внутрь печи с контролируемой атмосферой и нагревается. Этот метод очень эффективен для массового производства, поскольку позволяет одновременно создавать тысячи соединений за один цикл нагрева.

В атмосферных печах часто используются химические флюсы или специальные газовые смеси для контроля окисления. Процесс следует точному термическому профилю, при котором флюс сначала плавится для очистки поверхностей, прежде чем расплавится и потечет присадочный металл.

Вакуумная пайка: для чистоты и прочности

Вакуумная пайка — это процесс без использования флюса, выполняемый при высоких температурах в вакуумной камере с низким давлением, обычно в диапазоне от 10⁻⁵ до 10⁻⁶ торр. Нагрев металлов в вакууме эффективно удаляет поверхностные оксиды и предотвращает повторное окисление.

Этот метод устраняет необходимость в химическом флюсе, что приводит к получению исключительно чистых, прочных соединений без пустот. Это предпочтительный метод для соединения реактивных металлов и для высокопроизводительных применений в аэрокосмической, медицинской и электронной промышленности.

Понимание компромиссов: пайка с флюсом против пайки без флюса

Пайка с использованием флюса

Флюс — это химическое соединение, наносимое на область соединения перед нагревом. Его цель — растворить существующие оксиды, защитить поверхности от повторного окисления во время цикла нагрева и помочь присадочному металлу течь.

Хотя флюс эффективен, он может оставаться в ловушке внутри соединения, создавая потенциальную точку отказа. Остатки флюса также часто вызывают коррозию и требуют тщательной очистки после пайки, что добавляет лишний этап и затраты в процесс.

Пайка без флюса (вакуумная)

Удаляя кислород из окружающей среды, вакуумная пайка устраняет коренную причину окисления. Это полностью исключает необходимость в химическом флюсе.

В результате получается превосходная металлургическая связь, свободная от риска захвата флюса или загрязнения. Основной компромисс заключается в более высоких первоначальных инвестициях в сложное вакуумное печное оборудование и более длительных циклах по сравнению с некоторыми методами атмосферной печи.

Выбор правильного варианта для вашей цели

Идеальный метод пайки зависит от конкретных требований вашего проекта к масштабу, совместимости материалов и конечному качеству соединения.

• Если ваш основной фокус — крупносерийное производство: Печная пайка часто является наиболее экономичным решением для одновременного создания множества однородных соединений.
• Если ваш основной фокус — максимальная прочность и чистота соединения: Вакуумная пайка является превосходным выбором для создания чистых, надежных металлургических связей, свободных от загрязнений, идеальных для критически важных применений.
• Если вы соединяете реактивные металлы или сложные сборки: Вакуумная пайка обеспечивает строго контролируемую чистую среду, необходимую для предотвращения нежелательных химических реакций и обеспечения полного проникновения присадочного металла в соединение.

Понимая эти основные принципы, вы сможете выбрать процесс, который обеспечит целостность и производительность вашего конечного продукта.

Сводная таблица:

Метод пайки	Ключевая характеристика	Идеальное применение
Печная пайка	Крупносерийное производство, использует контролируемую атмосферу/флюс	Массовое производство однородных соединений
Вакуумная пайка	Максимальная прочность и чистота, процесс без флюса	Аэрокосмическая отрасль, медицина, электроника, реактивные металлы
