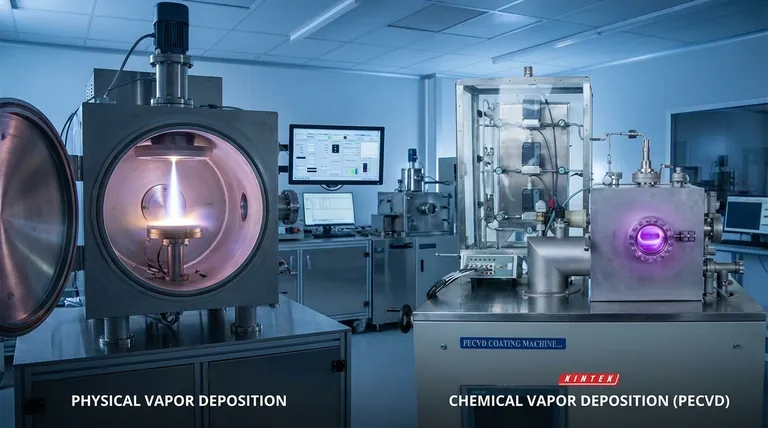

В чем разница между PVD и CVD? Выберите правильный метод осаждения тонких пленок

Фундаментальное различие между физическим осаждением из паровой фазы (PVD) и химическим осаждением из паровой фазы (CVD) заключается в способе доставки материала покрытия на подложку. При PVD материал физически превращается из твердого или жидкого источника в пар, а затем осаждается. При CVD газы-прекурсоры подвергаются химической реакции на поверхности подложки для создания новой твердой пленки.

Выбор между PVD и CVD — это не только конечное покрытие, но и сам процесс. Основное различие заключается в механизме: PVD — это физический перенос материала, тогда как CVD — это химический синтез нового материала непосредственно на поверхности.

Фундаментальный механизм: физический против химического

Чтобы понять эти методы, вы должны сначала понять, как они создают пар и формируют пленку. Это принципиально разные процессы на молекулярном уровне.

Физическое осаждение из паровой фазы (PVD): изменение состояния

При PVD твердый целевой материал бомбардируется энергией, чтобы физически «выбить» или испарить атомы, превращая его в пар. Затем этот пар перемещается через вакуум и конденсируется на более холодной подложке, образуя тонкую пленку.

Представьте себе кипящую воду. Вы нагреваете жидкость (источник), она превращается в газ (пар), а затем конденсируется на холодной поверхности (подложке).

Распространенным методом PVD является дуговое осаждение из паровой фазы, при котором используется сильноточная дуга для испарения исходного материала. Это создает высокую долю ионизированных атомов, что делает его превосходным для формирования толстых, твердых и долговечных покрытий.

Химическое осаждение из паровой фазы (CVD): химическая реакция

CVD не начинается с конечного материала покрытия в твердой форме. Вместо этого в реакционную камеру вводятся один или несколько летучих газов-прекурсоров.

Эти газы разлагаются и реагируют друг с другом и поверхностью подложки, создавая совершенно новый твердый материал, который осаждается в виде пленки. Это процесс синтеза, а не простого переноса.

Критическая роль температуры

Энергия, необходимая для запуска этих процессов, является основным отличием и критическим фактором при выборе правильного метода для данной подложки.

Традиционный CVD: подход с высокой температурой

Стандартный термический CVD требует значительного нагрева для обеспечения энергии активации химических реакций. Температуры обычно варьируются от 600°C до 800°C.

Этот высокий нагрев необходим для разрыва химических связей в газах-прекурсорах, что позволяет им рекомбинировать и образовывать желаемую пленку. Следовательно, этот метод подходит только для подложек, которые могут выдерживать экстремальные температуры, таких как керамика или некоторые металлы.

Плазменно-усиленный CVD (PECVD): низкотемпературная альтернатива

Плазменно-усиленный CVD (PECVD), также известный как плазменно-ассистированный CVD (PACVD), был разработан для преодоления температурных ограничений традиционного CVD. Он работает при гораздо более низких температурах, от комнатной температуры до 350°C.

Вместо того чтобы полагаться на тепловую энергию, PECVD использует электромагнитное поле для генерации плазмы. Эта плазма содержит высокоэнергетические электроны и ионы, которые могут разрывать химические связи и запускать реакцию при низких температурах, что делает ее идеальной для термочувствительных подложек, таких как пластмассы и передовые полупроводниковые компоненты.

Понимание компромиссов

Каждый процесс предлагает уникальное сочетание преимуществ и ограничений, что делает его более подходящим для различных применений.

Когда выбирать PVD

PVD превосходно подходит для получения чрезвычайно твердых, износостойких и декоративных покрытий. Это прямой процесс «прямой видимости», который очень эффективен для покрытия плоских или просто изогнутых поверхностей, но может быть сложным для сложных трехмерных форм.

Когда выбирать CVD

CVD является превосходным выбором для создания исключительно чистых, однородных и конформных покрытий. Поскольку прекурсор представляет собой газ, он может обтекать и проникать в сложные геометрии, обеспечивая полное и равномерное покрытие сложных деталей.

Гибридное преимущество PACVD/PECVD

Плазменно-ассистированный CVD сочетает химическую универсальность и конформное покрытие CVD с возможностями низкотемпературной обработки, часто ассоциируемыми с PVD. Это делает его мощным инструментом для осаждения высококачественных, химически синтезированных пленок на деликатные материалы.

Правильный выбор для вашего применения

Выбор правильного метода требует четкого понимания вашей основной цели и ограничений подложки.

• Если ваша основная цель — экстремальная твердость или износостойкость металлической детали: методы PVD, такие как дуговое осаждение, часто являются наиболее прямым и эффективным решением.
• Если ваша основная цель — сверхчистое, конформное покрытие на термостойкой подложке: традиционный высокотемпературный CVD является превосходным выбором благодаря своей чистоте и однородности.
• Если ваша основная цель — нанесение химически полученного покрытия на термочувствительную подложку: плазменно-усиленный CVD (PECVD) является необходимой технологией для обеспечения реакции без повреждения детали.

Понимание этого фундаментального различия между физическим переносом и химической реакцией является ключом к выбору правильной технологии осаждения для ваших конкретных материалов и целей производительности.

Сводная таблица:

Характеристика	PVD (физическое осаждение из паровой фазы)	CVD (химическое осаждение из паровой фазы)
Основной механизм	Физический перенос материала (испарение/распыление)	Химическая реакция газов-прекурсоров на подложке
Типичная температура процесса	Более низкие температуры	Высокая (600-800°C); Ниже с PECVD (до 350°C)
Конформность покрытия	Прямая видимость; менее однородно на сложных формах	Отлично; очень однородно и конформно на сложных геометриях
Идеально подходит для	Твердые, износостойкие покрытия на металлах; декоративные покрытия	Сверхчистые, однородные покрытия; термочувствительные подложки (с PECVD)
