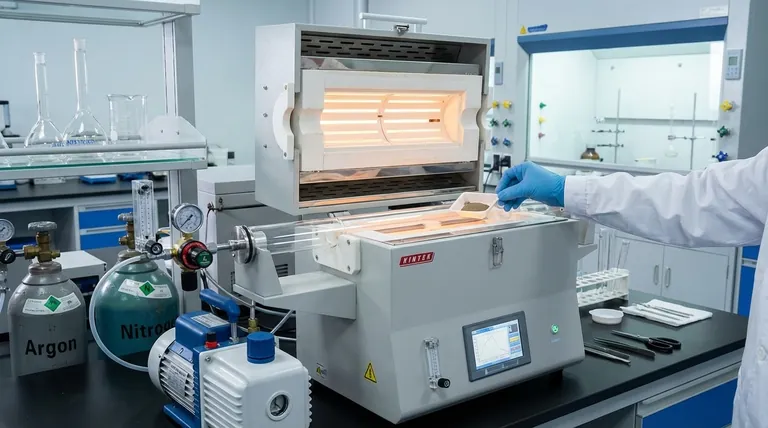

По своей сути, горизонтальная трубчатая печь — это специализированное лабораторное или промышленное оборудование, предназначенное для точной термической обработки материалов. Она состоит из цилиндрической нагревательной камеры, ориентированной горизонтально, что позволяет контролируемо нагревать небольшие образцы, часто в определенной атмосфере, такой как вакуум или инертный газ.
Истинная ценность горизонтальной трубчатой печи заключается не только в ее способности нагревать, но и в ее способности создавать высокооднородную и контролируемую среду. Ее конструкция оптимизирована для обработки образцов малого диаметра с исключительной точностью температуры и чистотой атмосферы.
Основная конструкция горизонтальной трубчатой печи
Горизонтальная трубчатая печь определяется несколькими ключевыми компонентами, которые работают вместе для создания контролируемой термической среды. Понимание этих частей имеет решающее значение для понимания ее функции.
Горизонтальная ориентация
Термин «горизонтальная» просто относится к ориентации длинной цилиндрической нагревательной камеры. Такая компоновка дает ключевое практическое преимущество: она позволяет очень легко вставлять и извлекать образцы, которые обычно помещаются в контейнер, похожий на «лодочку для сжигания», и вдвигаются в трубу.
Нагревательная камера и элементы
Центральным компонентом является технологическая труба, окруженная нагревательными элементами и высококачественной изоляцией. Изоляция часто представляет собой единый сплошной кусок или может иметь конструкцию «разъемной трубы», где две полуцилиндрические половины можно открывать для облегчения доступа.
Сами нагревательные элементы выбираются в зависимости от требуемой рабочей температуры. Распространенные типы включают:
- Проволочные элементы для низких и средних температур.
- Карбид кремния (SiC) для более высоких температур.
- Дисилицид молибдена (MoSi2) для самых высоких температурных диапазонов.
Достижение однородности температуры
Чтобы обеспечить равномерный нагрев образца, печь спроектирована с центральной горячей зоной. Это секция в середине трубы, где температура наиболее стабильна и однородна. Более совершенные модели могут иметь несколько зон нагрева, которыми можно управлять независимо для еще большей точности по длине трубы.
Возможность контроля атмосферы
Основное применение этих печей — обработка материалов в среде, отличной от воздуха. Оснастив концы трубы герметичными торцевыми крышками, можно подавать инертный или восстановительный газ (например, аргон или азот) или создавать вакуум, предотвращая окисление и другие нежелательные химические реакции.
Понимание компромиссов и альтернатив
Несмотря на свою мощность, горизонтальная трубчатая печь не является универсальным решением. Ее конструкция имеет определенные преимущества и ограничения, которые делают ее идеальной для одних задач и менее подходящей для других.
Основное ограничение: статические образцы
Основное ограничение заключается в том, что образец остается неподвижным во время обработки. Это вполне подходит для твердых тел, но может быть недостатком для порошков или сыпучих материалов, которые могут не нагреваться с идеальной однородностью без перемешивания.
Альтернатива в виде роторной трубчатой печи
Для процессов, требующих непрерывного движения и равномерного нагрева сыпучих материалов, подходящим выбором является роторная трубчатая печь. Эта конструкция вращает всю трубу, перемешивая материал внутри. Это идеально подходит для таких применений, как прокаливание, где равномерная обработка каждой частицы имеет решающее значение.
Важность индивидуальной настройки
Стандартные печи обеспечивают базовый уровень, но большинство применений требуют специальных конфигураций. Дополнительные компоненты, такие как водоохлаждаемые торцевые крышки, системы обнаружения газа и специализированные термические приспособления, часто необходимы для адаптации печи к конкретному процессу, например, для работы с летучими материалами или в условиях высокого вакуума.
Выбор правильной печи для вашей цели
Выбор правильной конфигурации печи имеет решающее значение для достижения желаемого результата. Ваше решение должно полностью определяться вашими конкретными требованиями к обработке.
- Если ваша основная задача — обработка небольших твердых образцов: Стандартная твердотельная горизонтальная трубчатая печь обеспечивает простое и эффективное решение для контролируемого нагрева.
- Если ваша основная задача — равномерный нагрев порошков или сыпучих материалов: Роторная трубчатая печь является лучшим выбором благодаря непрерывному перемешиванию материала.
- Если ваша основная задача — легкий доступ к образцам или более быстрое охлаждение: Разъемная конструкция трубы, которую можно открыть по всей длине, является наиболее практичным вариантом.
- Если ваша основная задача — работа в определенной атмосфере: Вы должны указать систему с правильными уплотнениями, вакуумными насосами или компонентами подачи и отвода газа.
В конечном счете, соответствие температурного диапазона печи, возможностей атмосферы и физической конструкции вашим материалам и технологическим целям является ключом к успешной термической обработке.
Сводная таблица:
| Характеристика | Преимущество |
|---|---|
| Горизонтальная ориентация | Легкость вставки и извлечения образцов |
| Центральная горячая зона | Равномерная температура для стабильных результатов |
| Контролируемая атмосфера | Обработка материалов в инертном газе или вакууме |
| Разъемная конструкция трубы | Быстрый доступ и более быстрое охлаждение |
| Возможности индивидуальной настройки | Адаптировано для конкретных применений |
