Что Такое Cvd В Полупроводниках? Полное Руководство По Осаждению Тонких Пленок

В контексте полупроводников CVD означает химическое осаждение из паровой фазы (Chemical Vapor Deposition). Это фундаментальный производственный процесс, используемый для выращивания чрезвычайно тонких, высокочистых твердых пленок на подложке, такой как кремниевая пластина, путем реакции специфических газов в контролируемой камере.

По своей сути, химическое осаждение из паровой фазы — это основная технология для построения сложной, многослойной архитектуры современного микрочипа. Именно так производители точно наносят необходимые изолирующие и проводящие материалы, из которых состоят транзисторы и схемы.

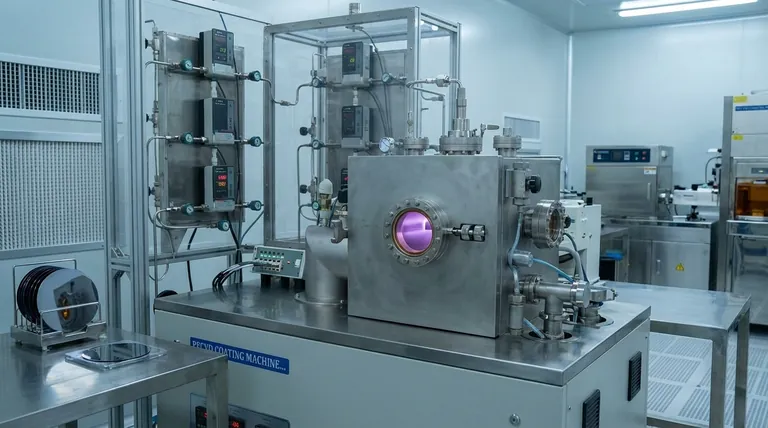

Что такое CVD в полупроводниках? Полное руководство по осаждению тонких пленок

Как работает химическое осаждение из паровой фазы

Основной принцип: Газ в твердое тело

CVD — это процесс, который преобразует газообразные молекулы непосредственно в твердый материал на поверхности. Представьте себе это как образование инея на холодном оконном стекле, но вместо того, чтобы водяной пар превращался в лед, специфические газы-прекурсоры вступают в реакцию и затвердевают, образуя высокотехнологичную пленку.

Ключевые компоненты: Подложка и прекурсоры

Процесс требует подложки, которая в производстве полупроводников обычно представляет собой кремниевую пластину. Ему также необходимы один или несколько летучих газов-прекурсоров, содержащих элементы, которые вы хотите осадить.

Эти газы подаются в реакционную камеру, где они разлагаются и вступают в реакцию на нагретой поверхности пластины, оставляя желаемый твердый материал, слой за атомным слоем.

Роль реакционной камеры

Весь процесс происходит внутри вакуумной камеры, где температура, давление и поток газа контролируются с предельной точностью. Этот контроль позволяет создавать однородные, чистые и бездефектные пленки по всей пластине.

Почему CVD критически важен для полупроводников

Создание изолирующих слоев (диэлектриков)

Одним из наиболее распространенных применений CVD является осаждение изолирующих пленок, таких как диоксид кремния (SiO₂) или нитрид кремния (Si₃N₄). Эти диэлектрические слои необходимы для электрической изоляции различных проводящих компонентов транзистора друг от друга, предотвращая короткие замыкания.

Создание проводящих путей (металлы)

CVD также используется для осаждения проводящих материалов, таких как вольфрам или медь. Эти металлические слои образуют микроскопические «провода» или межсоединения, которые соединяют миллиарды транзисторов для создания функционирующей интегральной схемы.

Достижение нанометровой точности

Современные транзисторы имеют элементы размером всего в несколько нанометров. CVD обеспечивает контроль на атомном уровне, необходимый для надежного и повторяемого построения этих структур в огромных масштабах, что является требованием для производственных технологий, таких как КМОП (комплементарная структура металл-оксид-полупроводник).

Понимание компромиссов и проблем

Чистота и загрязнение

Производительность полупроводникового прибора очень чувствительна к примесям. Газы-прекурсоры, используемые в CVD, должны быть исключительно чистыми, а камера должна быть безупречно чистой, чтобы избежать попадания загрязняющих атомов, которые могут испортить чип.

Конформное покрытие

Одним из главных преимуществ многих процессов CVD является их способность создавать конформные пленки. Это означает, что осажденный слой равномерно покрывает все поверхности, включая вертикальные боковые стенки сложных микроскопических канавок. Это невероятно трудно достичь другими методами.

Температурная чувствительность

Многие процессы CVD требуют высоких температур для запуска химических реакций. Эти высокие температуры иногда могут повредить ранее изготовленные структуры на чипе, заставляя инженеров использовать альтернативные, низкотемпературные методы осаждения для определенных этапов.

Как применить это к вашей цели

Если ваш основной фокус — электрическая изоляция: CVD — это стандартный в отрасли метод осаждения высококачественных диэлектриков из диоксида кремния и нитрида кремния.
Если ваш основной фокус — создание проводящих межсоединений: CVD необходим для осаждения таких материалов, как вольфрам, для заполнения крошечных вертикальных переходных отверстий, соединяющих различные слои схемы.
Если ваш основной фокус — создание самого транзистора: CVD используется для осаждения различных полупроводниковых пленок, таких как поликремний, которые действуют как затвор, управляющий потоком электричества.

В конечном счете, химическое осаждение из паровой фазы — это не просто один процесс; это основополагающая технология, которая делает возможным точное конструирование современной электроники.

Сводная таблица:

Применение CVD	Основные осаждаемые материалы	Основная функция в полупроводниках
Изолирующие слои	Диоксид кремния (SiO₂), Нитрид кремния (Si₃N₄)	Электрическая изоляция компонентов транзистора
Проводящие пути	Вольфрам (W), Медь (Cu)	Формирование межсоединений (проводов) между транзисторами
Изготовление транзисторов	Поликремний	Создание структуры затвора транзистора
