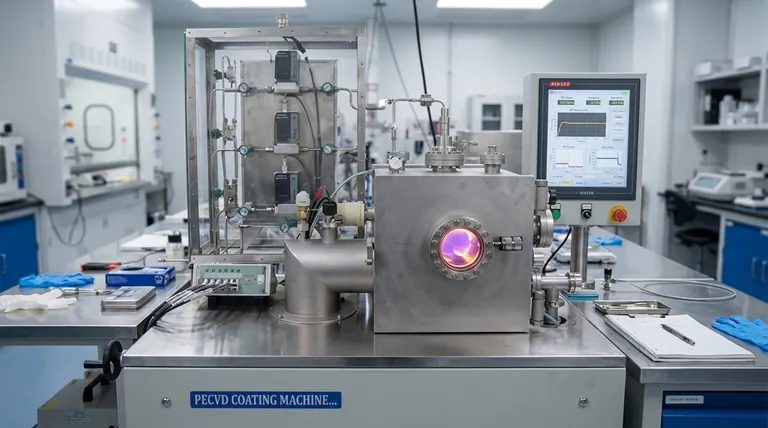

По сути, ВЧ-мощность создает плазму, используя быстропеременное электрическое поле для ускорения свободных электронов внутри газа. Эти заряженные электроны сталкиваются с нейтральными атомами газа, выбивая больше электронов в каскадном процессе ионизации. Этот лавинный эффект быстро превращает электрически изолирующий газ в квазинейтральное, проводящее состояние вещества, известное как плазма.
Основной принцип заключается в непрерывной и эффективной передаче энергии от осциллирующего ВЧ-поля к электронной популяции газа. В отличие от поля постоянного тока, переменный характер ВЧ-мощности позволяет электронам набирать энергию, не теряясь немедленно на электроде, что позволяет создавать стабильную плазму высокой плотности даже при очень низких давлениях.
Фундаментальный механизм: от газа к плазме
Чтобы понять, как работает ВЧ-мощность, мы должны разбить процесс на последовательность событий, происходящих за микросекунды. Весь механизм представляет собой баланс между вводом энергии и взаимодействием частиц.
Первая искра: свободные электроны
Даже в чистом, нейтральном газе всегда существует небольшое количество свободных электронов и ионов, создаваемых естественным фоновым излучением. Эти блуждающие заряженные частицы являются «семенами» для плазмы. Без них процесс не мог бы начаться.
Роль ВЧ-электрического поля
Когда ВЧ-мощность подается в камеру (обычно через электроды или антенную катушку), она создает быстро осциллирующее электрическое поле. Для обычной частоты, такой как 13,56 МГц, это поле меняет направление более 13 миллионов раз в секунду.
Вместо того чтобы притягиваться в одном направлении, как в поле постоянного тока, свободные электроны быстро ускоряются вперед и назад. Поскольку электроны в тысячи раз легче ионов, они реагируют почти мгновенно на изменяющееся поле, в то время как более тяжелые ионы остаются почти неподвижными.
Каскад ионизации
Когда электрон осциллирует, он получает кинетическую энергию от поля. Когда этот высокоэнергетический электрон сталкивается с нейтральным атомом газа, может произойти одно из двух:
- Упругое столкновение: Электрон отскакивает, меняя направление, но сохраняя большую часть своей энергии.
- Неупругое столкновение: Если электрон обладает достаточной энергией (превышающей потенциал ионизации атома), он выбивает электрон из атома.
Это неупругое столкновение является ключевым событием. Оно приводит к образованию положительного иона и двух свободных электронов. Эти два электрона теперь также ускоряются ВЧ-полем, и они продолжают ионизировать другие атомы. Это создает экспоненциальную, каскадную реакцию, которая быстро увеличивает плотность заряженных частиц.
Достижение стационарного состояния
Эта лавина ионизации не продолжается бесконечно. Она уравновешивается механизмами потерь, главным образом рекомбинацией заряженных частиц в нейтральные атомы или столкновениями со стенками камеры. Стабильная плазма достигается, когда скорость ионизации равна скорости потерь.
Почему ВЧ является доминирующим выбором для генерации плазмы
Хотя существуют и другие методы, такие как разряды постоянного тока, ВЧ стала отраслевым стандартом для большинства высокотехнологичных применений по нескольким важным причинам.
Работа при низких давлениях
ВЧ-поля исключительно эффективны для поддержания плазмы при низких давлениях (вакуум). Осциллирующие электроны могут набирать энергию в течение многих циклов, что означает, что им не нужно преодолевать большое расстояние, чтобы стать достаточно энергичными для ионизации атома. Это имеет решающее значение для производства полупроводников, где требуются длинные свободные пробеги для направленного травления.
Изолирующие материалы и электроды
Разряд постоянного тока требует проводящих электродов внутри плазмы, которые могут распыляться и вносить загрязнения. ВЧ-мощность может быть связана емкостно или индуктивно.
- Емкостная связь позволяет покрывать электроды диэлектрическим материалом.
- Индуктивная связь позволяет создавать «безэлектродную» плазму, где мощность передается через диэлектрическое окно (например, кварцевую трубку), что устраняет основной источник загрязнения.
Расширенный контроль процесса
ВЧ-системы предоставляют независимые регуляторы для управления критическими параметрами плазмы. ВЧ-мощность в основном определяет плотность плазмы (количество ионов и электронов), в то время как отдельное ВЧ или постоянное смещение, приложенное к подложке, может независимо контролировать энергию ионов, с которой ионы ударяются о поверхность. Это разделение необходимо для настройки современных производственных процессов.
Понимание компромиссов и ключевых параметров
Управление ВЧ-плазменным процессом требует глубокого понимания нескольких взаимосвязанных переменных. Изменение одного параметра почти всегда влияет на другие.
Частота: стандарт 13,56 МГц
Наиболее распространенная используемая частота — 13,56 МГц. Это не магическая физическая причина, а практическая: это выделенный диапазон ISM (промышленный, научный и медицинский), что означает, что его можно использовать при высокой мощности без лицензии, и он не будет мешать радиосвязи. Другие частоты используются для конкретных эффектов на химию плазмы и энергию ионной бомбардировки.
Мощность: движущая сила плотности
Увеличение приложенной ВЧ-мощности напрямую увеличивает энергию, доступную электронам. Это приводит к более высокой скорости ионизации и, следовательно, к более высокой плотности плазмы. В производстве более высокая плотность обычно означает более высокую скорость процесса (например, более быстрое травление или осаждение).
Давление: средний свободный пробег
Давление газа определяет плотность нейтральных атомов.
- Высокое давление: Больше атомов, больше столкновений и более короткий средний свободный пробег. Это приводит к электронам с более низкой энергией и большему рассеянию, что делает процессы менее направленными.
- Низкое давление: Меньше атомов и более длинный средний свободный пробег. Это позволяет электронам набирать больше энергии между столкновениями и позволяет ионам достигать поверхности с меньшим количеством столкновений, изменяющих направление, что приводит к высокоанизотропному (вертикальному) травлению.
Химия газа: рецепт процесса
Тип используемого газа имеет фундаментальное значение. Инертный газ, такой как аргон (Ar), часто используется для физических процессов, таких как распыление. Химически активные газы (например, CF₄, SF₆, Cl₂) используются для создания специфических ионов и радикалов, которые выполняют химическое травление на подложке.
Правильный выбор для вашей цели
Выбор между различными типами ВЧ-плазменных источников полностью зависит от предполагаемого применения и желаемого результата.
- Если ваша основная задача — анизотропное травление с точным контролем энергии ионов (например, RIE в производстве чипов): Источник емкостно-связанной плазмы (CCP) является стандартным выбором, поскольку он естественным образом развивает постоянное самосмещение, которое эффективно ускоряет ионы к подложке.
- Если ваша основная задача — высокоскоростная обработка с низким уровнем повреждений и минимальным загрязнением (например, глубокое травление кремния или высококачественное осаждение): Источник индуктивно-связанной плазмы (ICP) превосходит, поскольку он может генерировать чрезвычайно плотную плазму без каких-либо внутренних электродов.
- Если ваша основная задача — обработка больших поверхностей или очистка, где стоимость является основным фактором: Более простая система CCP или ВЧ-источник с более низкой частотой часто обеспечивает наиболее экономичное и надежное решение.
Понимая, как ВЧ-энергия подается в газ для генерации и поддержания плазмы, вы получаете прямой контроль над самой основой вашего процесса.
Сводная таблица:
| Параметр | Роль в генерации плазмы | Типичное значение/пример |
|---|---|---|
| ВЧ-частота | Определяет скорость осцилляции электронов; влияет на эффективность передачи энергии. | 13,56 МГц (стандартный диапазон ISM) |
| ВЧ-мощность | Определяет плотность плазмы; более высокая мощность увеличивает скорость ионизации. | Варьируется в зависимости от применения (например, 100 Вт - 2000 Вт) |
| Давление газа | Контролирует средний свободный пробег; влияет на частоту столкновений и направленность. | Низкое давление (например, 10 мТорр) для анизотропного травления |
| Химия газа | Определяет тип процесса (например, травление с CF₄, распыление с аргоном). | Аргон для физических процессов; CF₄ для химического травления |
| Метод связи | Влияет на риск загрязнения и однородность плазмы (емкостная или индуктивная). | Емкостно-связанная плазма (CCP) или индуктивно-связанная плазма (ICP) |
