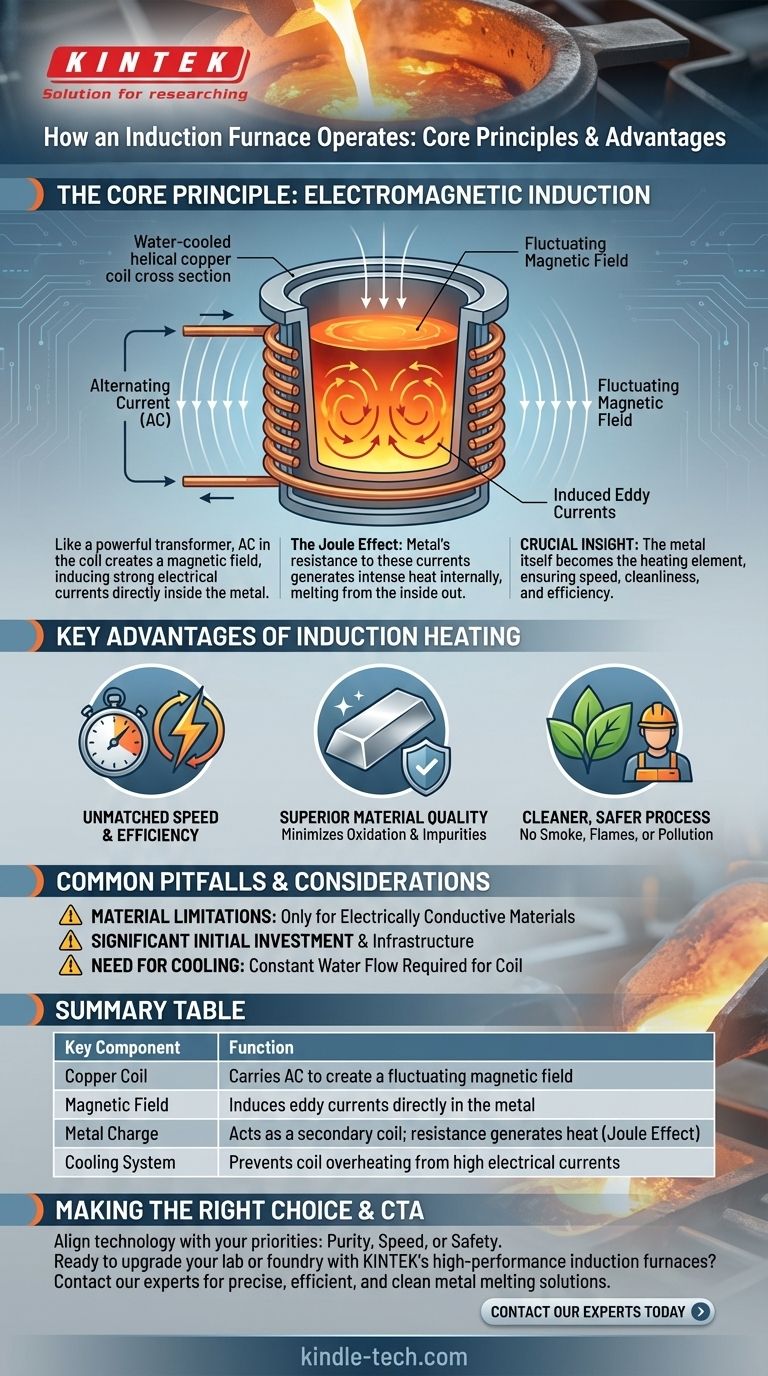

Индукционная печь работает за счет использования электромагнитной индукции для выделения тепла в проводящем металле, который затем расплавляется.В процессе используется индукционная катушка, по которой протекает переменный ток, создающий магнитное поле.Это магнитное поле индуцирует вихревые токи в металле, которые выделяют тепло через сопротивление (нагрев Джоуля).В ферромагнитных материалах дополнительное тепло выделяется за счет магнитного гистерезиса.Печь состоит из непроводящего тигля для хранения металла, окруженного медной катушкой.Переменный ток обычно преобразуется из стандартной частоты в более высокую для повышения эффективности.Вся система разработана таким образом, чтобы обеспечить равномерный и эффективный нагрев металла без прямого контакта между катушкой и металлом.
Объяснение ключевых моментов:
-
Электромагнитная индукция:
- Основным принципом работы индукционной печи является электромагнитная индукция.Когда переменный ток проходит через индукционную катушку, он генерирует магнитное поле.Это магнитное поле пронизывает металл, помещенный в тигель, вызывая в нем вихревые токи.
-
Вихревые токи и нагрев по Джоулю:
- Вихревые токи, индуцированные в металле, текут по замкнутому контуру и встречают сопротивление, что приводит к выделению тепла из-за эффекта Джоуля.Это тепло и расплавляет металл.Количество выделяемого тепла зависит от сопротивления металла и силы вихревых токов.
-
Магнитный гистерезис (для ферромагнитных материалов):
- В ферромагнитных материалах, таких как железо, дополнительный нагрев происходит из-за магнитного гистерезиса.При переменном магнитном поле магнитные домены внутри материала постоянно перестраиваются, что приводит к выделению тепла.Это явление способствует общему процессу нагрева, особенно в магнитных металлах.
-
Индукционная катушка и тигель:
- Индукционная катушка обычно изготавливается из меди, которая является отличным проводником электричества.Катушка наматывается на непроводящий тигель, в котором находится расплавляемый металл.Тигель предназначен для выдерживания высоких температур и часто изготавливается из таких материалов, как керамика или графит.
-
Источник питания и преобразование частоты:
- Источник питания для индукционной печи преобразует стандартную частоту питания (50 Гц или 60 Гц) в более высокую (от 300 Гц до 1000 Гц).Для этого переменный ток (AC) сначала преобразуется в постоянный ток (DC), а затем снова в AC с требуемой частотой.Более высокая частота повышает эффективность индукционного процесса за счет увеличения скорости изменения магнитного поля, что приводит к возникновению более сильных вихревых токов.
-
Система охлаждения:
- Индукционная катушка выделяет значительное количество тепла и должна охлаждаться во избежание повреждения.Обычно для этого используется система водяного охлаждения, в которой вода циркулирует по каналам в катушке, поглощая и рассеивая тепло.
-
Бесконтактный нагрев:
- Одним из существенных преимуществ индукционных печей является то, что процесс нагрева бесконтактный.Индукционная катушка не касается металла, что снижает загрязнение и позволяет точно контролировать процесс нагрева.Это особенно важно в тех случаях, когда чистота и постоянство металла имеют решающее значение, например, при производстве высококачественных сплавов.
-
Равномерный нагрев:
- Индукционный процесс обеспечивает равномерный нагрев металла.Вихревые токи распределяются по всему металлу, что приводит к равномерному нагреву и плавлению.Такая равномерность имеет решающее значение для достижения желаемых металлургических свойств конечного продукта.
-
Области применения индукционных печей:
- Индукционные печи широко используются в металлообрабатывающей промышленности для плавки и рафинирования таких металлов, как сталь, железо, медь, алюминий и драгоценные металлы.Они также используются в литейных цехах для литья и производства высокочистых материалов для специальных применений.
-
Преимущества перед другими типами печей:
- Индукционные печи имеют ряд преимуществ перед традиционными печами, таких как более высокая скорость нагрева, более высокая энергоэффективность и способность производить более чистые расплавы с минимальным окислением.Они также позволяют точно контролировать температуру, что очень важно для производства высококачественных металлических изделий.
Понимая эти ключевые моменты, можно оценить сложную инженерную и физическую составляющую работы индукционной печи.Эта технология произвела революцию в металлообрабатывающей промышленности, обеспечив чистый, эффективный и точный метод плавления и рафинирования металлов.
Сводная таблица:
| Ключевой аспект | Описание |
|---|---|
| Электромагнитная индукция | Переменный ток создает магнитное поле, индуцирующее вихревые токи в металле. |
| Вихревые токи и нагрев Джоуля | Вихревые токи выделяют тепло через сопротивление, расплавляя металл. |
| Магнитный гистерезис | Дополнительное тепло в ферромагнитных материалах из-за перестройки магнитных доменов. |
| Индукционная катушка и тигель | Медная катушка окружает непроводящий тигель для высокотемпературного плавления. |
| Источник питания | Преобразует стандартную частоту в более высокую для повышения эффективности. |
| Система охлаждения | Система водяного охлаждения предотвращает перегрев катушки. |
| Бесконтактный нагрев | Отсутствие прямого контакта между катушкой и металлом снижает уровень загрязнения. |
| Равномерный нагрев | Обеспечивает равномерное плавление для получения высококачественных металлургических свойств. |
| Области применения | Используется для плавки стали, железа, меди, алюминия и драгоценных металлов. |
| Преимущества | Быстрый нагрев, энергоэффективность, точный контроль температуры и более чистые расплавы. |
