Как работает электронный луч? Руководство по точному управлению энергией

По сути, электронный луч — это высокоуправляемый поток электронов, ускоренных до высоких скоростей в вакууме. Он создается путем нагрева нити накала для высвобождения электронов, использования сильного электрического поля (разности напряжений) для их ускорения, а затем использования магнитных полей для точного направления этого потока энергии на мишень.

Основной принцип работы электронного луча заключается в преобразовании электрической энергии в кинетическую энергию электронов. Этот сфокусированный луч становится мощным инструментом для передачи энергии с невероятной точностью, будь то для нагрева, визуализации или обработки материалов.

Три столпа генерации электронного луча

Система электронного луча может показаться сложной, но ее работа основана на трех фундаментальных шагах, которые происходят в вакуумной камере.

Шаг 1: Генерация электронов

Процесс начинается с источника, обычно металлической нити накала. Когда эта нить нагревается до очень высокой температуры, она подвергается процессу, называемому термоэлектронной эмиссией.

Это аналогично кипящей воде; тепло обеспечивает достаточно энергии для того, чтобы электроны «вырвались» с поверхности нити накала, образуя облако свободных электронов.

Шаг 2: Ускорение электронов

После освобождения электроны оттягиваются от нити накала и ускоряются мощным электрическим полем. Оно создается путем подачи высокого напряжения между нитью накала (катодом) и положительно заряженной пластиной (анодом).

Поскольку электроны имеют отрицательный заряд, они сильно притягиваются к положительному аноду, что заставляет их ускоряться до чрезвычайно высоких скоростей при движении по вакуумной трубке.

Шаг 3: Направление и фокусировка луча

Высокоскоростной поток электронов затем пропускается через ряд электромагнитов. Эти магнитные поля действуют как линзы, фокусируя луч в тонкую точку или направляя его.

Точно управляя этими магнитами, луч можно сканировать по целевой области, создавая то, что иногда называют электронным «занавесом», или удерживать его неподвижно, чтобы сконцентрировать энергию в одной точке.

От луча к воздействию: использование энергии в работе

Истинная полезность электронного луча проявляется в том, что происходит, когда эти высокоэнергетические электроны попадают в целевой материал. Их кинетическая энергия мгновенно преобразуется в другие формы, в первую очередь в интенсивное, локализованное тепло.

Применение: Электронно-лучевое напыление

Основное промышленное применение — электронно-лучевое напыление, метод создания высокопрочных и точных оптических покрытий.

В этом процессе луч направляется на тигель, содержащий исходный материал, такой как порошок или гранулы. Интенсивное тепло, выделяемое при ударе луча, испаряет этот материал.

Создание покрытия

Получившийся пар проходит через вакуумную камеру и конденсируется на поверхности целевого объекта (например, линзы или зеркала).

Благодаря точному компьютерному управлению мощностью луча, уровнями вакуума и позиционированием подложки, этот процесс создает исключительно однородное и прочное покрытие заданной толщины.

Понимание критических компромиссов

Несмотря на свою мощность, технология электронного луча работает в определенных ограничениях, которые имеют решающее значение для ее успеха.

Необходимость высокого вакуума

Весь процесс должен происходить в высоком вакууме. Если бы присутствовали молекулы воздуха, электроны сталкивались бы с ними, рассеивая луч и заставляя его терять энергию и фокусировку. Вакуум обеспечивает чистый путь от источника к мишени.

Точность и адгезия

Для таких применений, как оптические покрытия, качество имеет первостепенное значение. Для улучшения плотности пленки и ее адгезии к поверхности иногда используется ионный луч в сочетании с электронным лучом. Этот процесс «ионной поддержки» приводит к получению более прочных покрытий без напряжений.

Мощность против площади покрытия

Магнитные линзы системы определяют компромисс между плотностью мощности и площадью покрытия. Сильно сфокусированный луч концентрирует всю свою энергию в крошечной точке для резки или сварки, в то время как сканирующий луч может равномерно распределять энергию по большей поверхности для нанесения покрытия или отверждения.

Правильный выбор для вашей цели

Конфигурация системы электронного луча полностью определяется ее предполагаемым применением.

• Если ваша основная цель — создание сверхчистых покрытий высокой плотности: электронно-лучевое напыление является идеальным методом, предлагающим беспрецедентный контроль над испарением материала и толщиной пленки.
• Если ваша основная цель — высокоточная сварка или обработка: требуется сильно сфокусированный луч высокой мощности для обеспечения максимальной плотности энергии в одной, небольшой точке.
• Если ваша основная цель — визуализация микроскопических поверхностей: используется точно сканирующий луч, где детекторы измеряют, как луч взаимодействует с образцом, для создания изображения (как в сканирующем электронном микроскопе).

Освоив генерацию и управление электронами в вакууме, мы можем направлять энергию с точностью, что позволяет осуществлять передовое производство и анализ.

Сводная таблица:

Компонент	Функция
Нить накала (катод)	Нагревается для высвобождения электронов посредством термоэлектронной эмиссии.
Электрическое поле (анод)	Ускоряет электроны до высоких скоростей с помощью высокого напряжения.
Магнитные линзы	Фокусируют и направляют электронный луч на мишень.
Вакуумная камера	Обеспечивает чистый путь для электронов, удаляя молекулы воздуха.

Готовы использовать точность электронно-лучевой технологии в своей лаборатории? KINTEK специализируется на высокопроизводительном лабораторном оборудовании, включая электронно-лучевые системы для напыления, сварки и анализа. Наши решения обеспечивают контроль и надежность, необходимые для превосходных результатов. Свяжитесь с нашими экспертами сегодня, чтобы обсудить, как мы можем поддержать конкретные потребности вашей лаборатории!

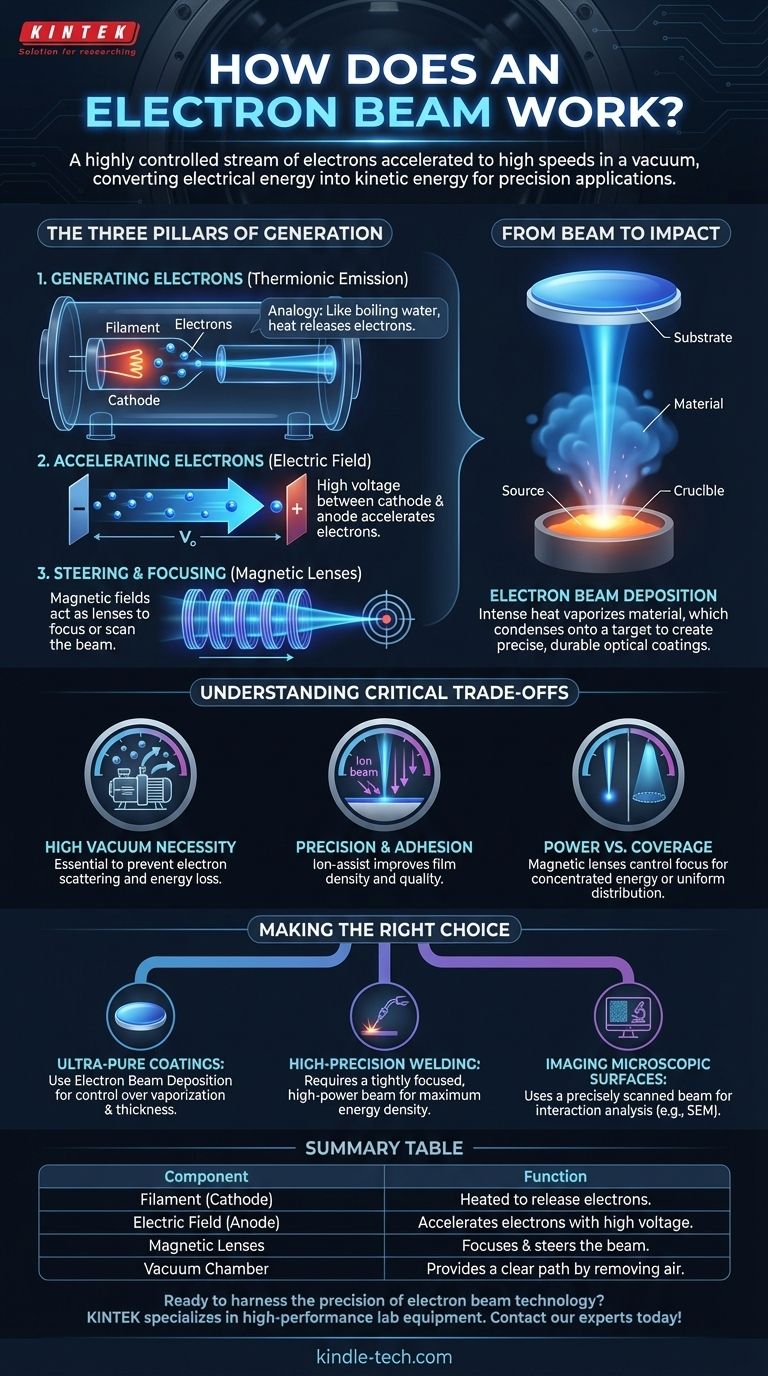

Визуальное руководство
