Технология тонких пленок с прецизионной настройкой: Химическое осаждение из паровой фазы (CVD) в халькогенидных солнечных элементах

Введение в халькогенидные солнечные элементы и CVD

Проблемы коммерциализации халькогенидных солнечных элементов

Масштабирование устройств малой площади при минимизации потерь эффективности остается одним из наиболее серьезных препятствий на пути коммерциализации халькогенидных солнечных элементов. Эта проблема стоит особенно остро, поскольку переход от лабораторных прототипов к крупномасштабному производству часто приводит к снижению эффективности ячеек из-за таких факторов, как однородность материала, образование дефектов и масштабируемость процесса.

Технология химического осаждения из паровой фазы (CVD) стала перспективным решением этих проблем. CVD позволяет получить контролируемую среду, в которой газофазные прекурсоры вступают в реакцию и осаждаются на поверхности подложки, что позволяет точно контролировать толщину пленки, однородность и плотность дефектов. Этот метод особенно выгоден для халькогенидных солнечных элементов, поскольку позволяет получать высококачественные, фотостабильные пленки с отличными эксплуатационными характеристиками.

Кроме того, совместимость CVD с текстурированными и гибкими подложками еще больше повышает его привлекательность, делая его универсальной технологией, применимой к широкому спектру конструкций солнечных элементов. Интегрировав CVD в производственный процесс, производители могут преодолеть потери эффективности, связанные с увеличением масштаба производства, тем самым повышая коммерческую жизнеспособность халькогенидных солнечных элементов.

Принцип химического осаждения из паровой фазы (CVD)

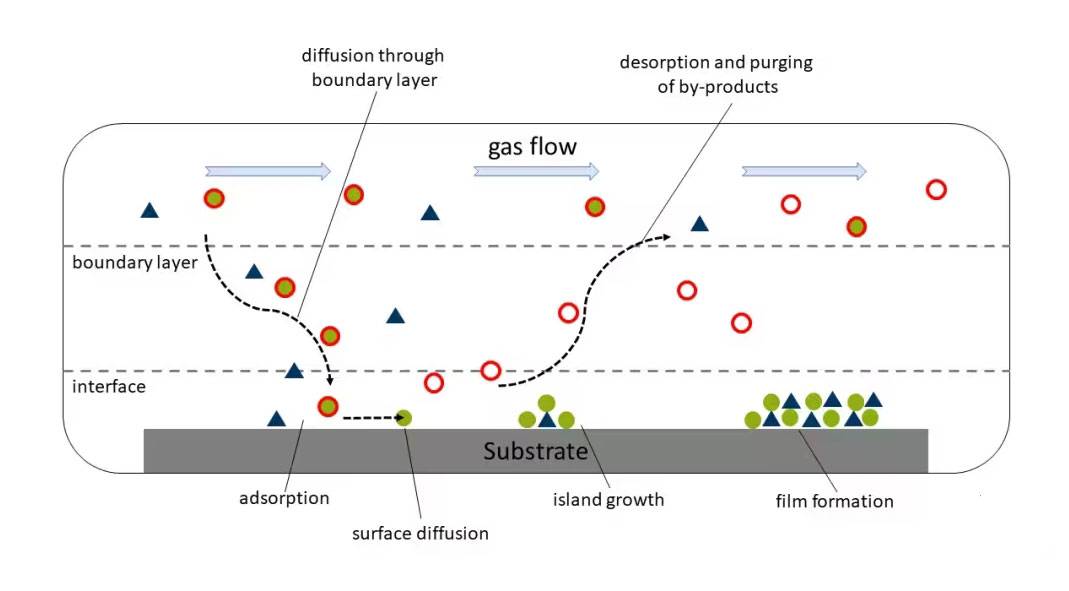

Обзор процесса

Химическое осаждение из паровой фазы (CVD) - это сложный процесс, который включает в себя реакцию и осаждение газофазных прекурсоров на поверхность подложки. Эта техника играет ключевую роль в изготовлении тонких пленок, особенно в контексте халькогенидных солнечных элементов. Процесс можно разбить на несколько важнейших этапов, каждый из которых играет решающую роль в общем результате.

Во-первых,транспортировка газа имеет огромное значение. Прекурсоры, которые обычно представляют собой летучие органические соединения или металлоорганические соединения, транспортируются в зону осаждения. Этот этап обеспечивает равномерное распределение реактивов по подложке, создавая условия для равномерного роста пленки.

Далее,поверхностные реакции происходят поверхностные реакции. После того как прекурсоры попадают на подложку, они вступают в химические реакции, в результате которых образуется желаемая пленка. На эти реакции влияют такие факторы, как температура, давление и наличие катализаторов, которые могут существенно повлиять на качество и свойства получаемой пленки.

Вслед за поверхностными реакциями,рост тонкой пленки происходит рост тонкой пленки. Именно здесь происходит собственно осаждение пленки. Скорость роста, толщина и однородность пленки - все это критические параметры, которые можно контролировать с помощью точной настройки условий осаждения. Например, использование химического осаждения из паровой фазы при низком давлении (LPCVD) позволяет повысить однородность и уменьшить количество дефектов.

И наконец,удаление побочных продуктов необходимо. В ходе химических реакций образуются побочные продукты, которые должны быть эффективно удалены, чтобы предотвратить загрязнение и обеспечить чистоту осажденной пленки. На этом этапе часто используются вытяжные системы для удаления побочных продуктов из камеры осаждения.

В целом, процесс CVD включает в себя транспортировку газа, поверхностные реакции, рост тонкой пленки и удаление побочных продуктов, каждый из которых способствует успешному осаждению высококачественных тонких пленок, необходимых для работы халькогенидных солнечных элементов.

Критические факторы в CVD

Время реакции и температурный контроль играют ключевую роль в определении качества тонких пленок, полученных методом химического осаждения из паровой фазы (CVD). Эти параметры напрямую влияют на толщину пленки, плотность дефектов и однородность.Контроль температурыВ частности, контроль температуры играет двойственную роль: хотя более высокие температуры могут ускорить процесс роста, они часто нарушают структурную целостность и однородность пленки. Этот компромисс очень важен, поскольку он влияет на общую производительность и надежность осажденных пленок.

Например, исследование, проведенное на факультете материаловедения и инженерии Калифорнийского университета в Беркли, показало, что, хотя повышение температуры действительно ускоряет скорость осаждения, оно также приводит к увеличению плотности дефектов, что может ухудшить электрические свойства пленки. Это особенно важно в контексте халькогенидных солнечных элементов, где даже незначительные дефекты могут существенно повлиять на эффективность и стабильность устройства.

Кроме того,время реакции имеет не менее важное значение. Достаточное время реакции позволяет полностью преобразовать газовую фазу прекурсора, обеспечивая равномерное осаждение пленки. Недостаточное время, напротив, может привести к неполному протеканию реакции, что приведет к появлению неоднородных пленок с различной толщиной и свойствами. Исследование, опубликованное в Journal of Vacuum Science & Technology A, показало, что оптимизация времени реакции может уменьшить образование дефектов и повысить однородность пленки, тем самым улучшая общие характеристики солнечных элементов.

Таким образом, для получения высококачественных тонких пленок в процессах CVD очень важно взаимодействие между временем реакции и температурным контролем. Баланс этих факторов является ключом к преодолению проблем, связанных с качеством и однородностью пленки, которые имеют первостепенное значение для успешной коммерциализации халькогенидных солнечных элементов.

Типы CVD

Химическое осаждение из паровой фазы (CVD) включает в себя несколько специализированных методов, каждый из которых отвечает конкретным требованиям к синтезу материалов и осаждению тонких пленок. Три основных метода включаютХимическое осаждение из паровой фазы при низком давлении (LPCVD),Химическое осаждение из паровой фазы с усилением плазмы (PECVD), иосаждение атомных слоев (ALD).

• Химическое осаждение из паровой фазы при низком давлении (LPCVD): Этот метод работает при пониженном давлении, обычно ниже атмосферного, для повышения однородности и контроля процесса осаждения. Метод LPCVD особенно популярен благодаря своей способности создавать высококачественные, однородные пленки с минимальным количеством дефектов, что делает его идеальным для приложений, требующих точного контроля толщины и состава пленки.

• Химическое осаждение из паровой плазмы (PECVD): При PECVD в процесс осаждения вводится плазма, что значительно снижает температуру, необходимую для роста пленки. Этот метод выгоден для осаждения пленок на чувствительные к температуре подложки, так как позволяет формировать высококачественные пленки при более низких температурах. PECVD широко используется при изготовлении тонких пленок для электронных устройств, включая халькогенидные солнечные элементы.

• Атомно-слоевое осаждение (ALD): ALD - это высокоточная технология послойного осаждения материала, обеспечивающая контроль над толщиной и составом пленки на атомном уровне. Этот метод особенно полезен для создания сверхтонких, однородных пленок с исключительным контролем свойств пленки. Способность ALD наносить конформные покрытия на сложные геометрические формы делает его ценным инструментом в разработке передовых материалов, в том числе используемых в халькогенидных солнечных батареях.

Каждый из этих методов CVD обладает уникальными преимуществами и выбирается в зависимости от специфических требований, предъявляемых к конкретной области применения, таких как качество пленки, скорость осаждения и совместимость с подложкой.

Преимущества CVD в халькогенидных солнечных элементах

Фотостабильность и производительность

Фотостабильность и производительность халькогенидных пленок, полученных методом химического осаждения из паровой фазы (CVD), были тщательно проверены в ходе исследований, проведенных в Национальном университете Чунгнам. Эти пленки демонстрируют удивительную устойчивость к фотодеградации, что является важнейшим фактором долговечности и эффективности солнечных элементов. Фотостойкость халькогенидных пленок, полученных методом CVD, объясняется их точной атомной структурой, которая минимизирует дефекты и повышает способность материала выдерживать длительное воздействие солнечного света.

Более того, показатели эффективности и стабильности этих пленок неизменно выше, чем у пленок, приготовленных другими методами. Это превосходство подтверждается контролируемыми экспериментами, в которых пленки, приготовленные методом CVD, сохраняли более высокую эффективность преобразования в течение длительного времени, превосходя свои аналоги как в лабораторных условиях, так и в реальных приложениях.

Исследование Национального университета Чунгнам подчеркивает потенциал CVD в развитии области халькогенидных солнечных элементов. Фокусируясь на фотостабильности и производительности этих пленок, исследование не только подтверждает технологические достижения, но и прокладывает путь для будущих инноваций в технологии солнечной энергии.

Гладкость поверхности и стабильность на воздухе

Одно из значительных преимуществ химического осаждения из паровой фазы (CVD) перед традиционными методами, такими как спин-коутинг, заключается в способности получать исключительно гладкие поверхности. Эта гладкость - не просто косметическое преимущество; она напрямую влияет на электрические свойства халькогенидных солнечных элементов. Более гладкие поверхности уменьшают плотность дефектов и примесей, которые, как известно, выступают в качестве центров рекомбинации зарядов, тем самым снижая эффективность солнечного элемента. Минимизируя эти дефекты, CVD гарантирует, что электрические пути внутри солнечного элемента будут более эффективными, что приведет к улучшению общей производительности.

Кроме того, пленки, полученные методом CVD, отличаются повышенной стабильностью на воздухе по сравнению с пленками, полученными методом спин-коутинга. Стабильность на воздухе имеет решающее значение для долговечности и надежности солнечных элементов, особенно в реальных приложениях, где они подвергаются воздействию переменных условий окружающей среды. Повышенная стабильность пленок CVD на воздухе предотвращает деградацию со временем, сохраняя структурную целостность и электрические характеристики солнечных элементов. Это особенно важно для крупномасштабного применения, где долгосрочные характеристики и долговечность являются ключевыми факторами.

Таким образом, сочетание гладкости поверхности и стабильности на воздухе, достигаемое с помощью CVD, значительно улучшает электрические свойства халькогенидных солнечных элементов, что делает CVD предпочтительным методом изготовления высокопроизводительных и долговечных солнечных элементов.

Совместимость с текстурированными и гибкими подложками

Химическое осаждение из паровой фазы (CVD) отличается высокой адаптивностью для нанесения халькогенидных слоев на различные подложки, в том числе на текстурированные поверхности и гибкие пленки. Эта возможность особенно важна в контексте современной технологии солнечных элементов, где универсальность подложек может значительно расширить практическое применение и коммерческую жизнеспособность этих устройств.

Способность CVD работать при относительно низких температурах является критическим фактором для совместимости с текстурированными и гибкими подложками. Традиционные высокотемпературные процессы могут деформировать или разрушать гибкие материалы, делая их непригодными для использования в солнечных батареях. Однако низкотемпературный метод CVD обеспечивает сохранение целостности таких подложек, что позволяет создавать долговечные и функциональные солнечные элементы на материалах, которые в противном случае были бы скомпрометированы.

Кроме того, осаждение халькогенидных слоев на текстурированные подложки методом CVD дает ряд преимуществ. Текстурированные поверхности могут улучшить поглощение света и уменьшить потери на отражение, тем самым повышая общую эффективность солнечных элементов. Позволяя осаждать однородные пленки на такие сложные поверхности, CVD расширяет возможности применения халькогенидных солнечных элементов, делая их пригодными для более широкого спектра сред и условий.

Таким образом, низкотемпературный процесс CVD и его эффективность на текстурированных и гибких подложках подчеркивают его универсальность и важность для разработки передовых халькогенидных солнечных элементов. Эта возможность не только повышает производительность отдельных устройств, но и расширяет их потенциальное применение - от портативной электроники до крупномасштабных солнечных установок.

Применение CVD в халькогенидных солнечных элементах

Дизайн электродов и инкапсуляционных слоев

Химическое осаждение из паровой фазы (CVD) предлагает универсальный подход к разработке и изготовлению критически важных компонентов халькогенидных солнечных элементов, включая электроды, инкапсуляционные слои, слои переноса заряда и халькогенидные поглощающие слои. Этот метод позволяет точно контролировать процесс осаждения, что дает возможность создавать высококачественные однородные пленки, необходимые для оптимизации работы солнечных элементов.

Дизайн электродов

В контексте дизайна электродов CVD обеспечивает ряд преимуществ. Он позволяет осаждать проводящие материалы с заданными свойствами, такими как проводимость, прозрачность и адгезия к подложке. Например, прозрачные проводящие оксиды (TCO) могут быть осаждены с помощью CVD для создания электродов, которые одновременно являются проводящими и обеспечивают эффективное поглощение света. Это особенно важно для тонкопленочных солнечных элементов, где электрод должен максимально пропускать свет, сохраняя при этом низкое сопротивление.

Дизайн инкапсуляционного слоя

Инкапсуляционный слой имеет решающее значение для защиты солнечного элемента от воздействия факторов окружающей среды, таких как влага и кислород, которые могут со временем разрушить устройство. CVD идеально подходит для создания инкапсуляционных слоев благодаря способности осаждать плотные пленки без отверстий, которые обеспечивают превосходные барьерные свойства. Это обеспечивает долгосрочную стабильность и надежность солнечного элемента. Кроме того, CVD можно использовать для нанесения многослойных систем инкапсуляции, что позволяет еще больше повысить защиту и производительность солнечного элемента.

Транспортные слои заряда

Слои переноса заряда играют ключевую роль в обеспечении эффективного переноса носителей заряда внутри солнечного элемента. CVD позволяет точно контролировать толщину и состав этих слоев, что очень важно для минимизации рекомбинации зарядов и максимизации эффективности сбора заряда. Используя CVD, исследователи могут подбирать слои переноса заряда в соответствии со специфическими требованиями халькогенидного поглощающего слоя, что приводит к улучшению общей производительности устройства.

Халькогенидные поглощающие слои

Наконец, CVD хорошо подходит для осаждения халькогенидных поглощающих слоев, которые являются сердцем солнечного элемента. Эти слои отвечают за преобразование солнечного света в электрическую энергию. CVD позволяет осаждать высокочистые, однородные халькогенидные пленки с точным контролем толщины и состава пленки. Это приводит к улучшению поглощения света и повышению эффективности преобразования.

Таким образом, способность CVD точно контролировать процесс осаждения делает его бесценным инструментом для разработки и оптимизации различных слоев в халькогенидных солнечных элементах, что в конечном итоге приводит к улучшению характеристик и надежности устройства.

Улучшение характеристик устройства

Применение химического осаждения из паровой фазы (CVD) в халькогенидных солнечных элементах широко изучалось с точки зрения его потенциала для значительного повышения производительности устройства. Исследования, проведенные в Хуачжунском университете науки и технологии, показали, что CVD может изменять межфазные свойства и повышать общую стабильность солнечных элементов. Этот метод позволяет точно контролировать толщину пленки, однородность и плотность дефектов, которые являются критическими факторами, определяющими эффективность и долговечность солнечных элементов.

Используя CVD, исследователи могут точно настроить свойства халькогенидных пленок, чтобы оптимизировать их работу в различных условиях эксплуатации. Например, возможность модифицировать межфазные свойства с помощью CVD может привести к снижению рекомбинационных потерь и повышению подвижности носителей заряда, тем самым повышая эффективность солнечных элементов. Кроме того, повышенная стабильность пленок, полученных методом CVD, гарантирует, что солнечные элементы смогут сохранять свои характеристики в течение длительного времени, даже в суровых условиях окружающей среды.

Кроме того, CVD-метод позволяет получать однородные пленки высокой чистоты на больших площадях, что очень важно для масштабирования производства солнечных элементов. Такая масштабируемость достигается без использования растворителей или инициаторов, что упрощает производственный процесс и снижает затраты. Универсальность CVD в работе с текстурированными и гибкими подложками также расширяет сферу его применения, делая его перспективной технологией для будущего солнечной энергетики.

Подготовка пленок большой площади и высокой чистоты

Химическое осаждение из паровой фазы (CVD) позволяет в больших масштабах получать однородные пленки высокой чистоты, что является важнейшим требованием для повышения производительности и масштабируемости халькогенидных солнечных элементов. В отличие от традиционных методов, в которых часто используются растворители или инициаторы, процессы CVD не содержат растворителей, что устраняет сложности, связанные с управлением и утилизацией растворителей. Такое упрощение не только оптимизирует производственный процесс, но и снижает вероятность загрязнения, что очень важно для поддержания высокой чистоты пленки.

Масштабируемость CVD еще больше подчеркивается его способностью осаждать пленки равномерно на больших площадях. Эта возможность особенно выгодна в контексте производства солнечных элементов, где однородность необходима для стабильной работы устройства. Процесс включает в себя контролируемую реакцию газофазных прекурсоров на поверхности подложки, что обеспечивает не только большие размеры, но и высокую чистоту и однородность получаемых пленок. Такой методический подход позволяет свести к минимуму дефекты и несоответствия, которые часто возникают при использовании других методов осаждения пленок.

Кроме того, отсутствие растворителей и инициаторов в CVD-процессах значительно снижает экологический след производственного процесса. Этот экологический аспект все больше ценится в секторе солнечной энергетики, где экологичность является ключевым фактором. Благодаря отсутствию необходимости в таких добавках CVD не только упрощает процесс, но и способствует более устойчивому и экологичному производственному циклу.
