Что Такое Термическое Испарение При Осаждении Тонких Пленок? Простое Руководство По Pvd-Покрытию

По своей сути, термическое испарение — это процесс, который использует тепло для кипячения материала в вакууме, создавая пар, который конденсируется на поверхности в виде очень тонкой пленки. Это фундаментальная техника в семействе методов физического осаждения из паровой фазы (PVD), ценимая за ее относительную простоту и эффективность в создании тонких слоев таких материалов, как металлы и оксиды, для электроники и оптики.

Центральная концепция термического испарения проста: нагреть материал в вакууме до тех пор, пока он не испарится, а затем дать этому пару покрыть целевой объект. Понимание роли вакуума и источника нагрева является ключом к пониманию того, как этот простой принцип используется для создания сложных высокотехнологичных устройств.

Что такое термическое испарение при осаждении тонких пленок? Простое руководство по PVD-покрытию

Деконструкция процесса термического испарения

Чтобы полностью понять эту технику, лучше разбить ее на основные компоненты: среду, источник, механизм нагрева и окончательное осаждение.

Среда высокого вакуума

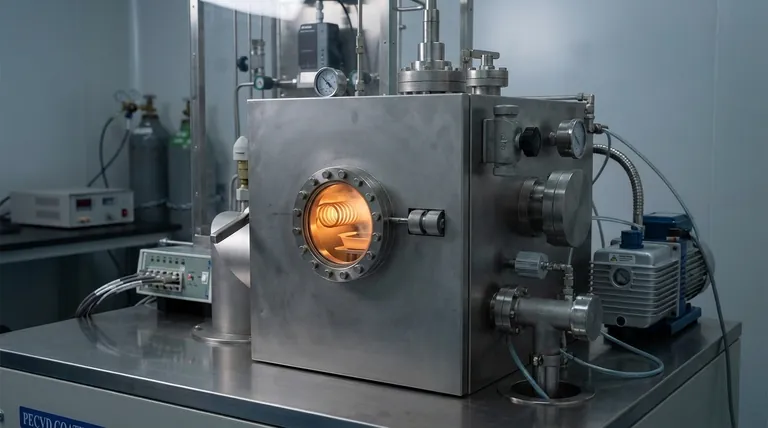

Весь процесс происходит внутри высоковакуумной камеры. Это не подлежит обсуждению по двум критическим причинам.

Во-первых, вакуум удаляет воздух и другие молекулы газа. Это обеспечивает испаренному материалу четкий, беспрепятственный путь от источника к цели, концепция, известная как длинный средний свободный пробег.

Во-вторых, удаление других молекул предотвращает загрязнение. Высокий вакуум гарантирует, что полученная пленка состоит исключительно из предполагаемого исходного материала, что крайне важно для работы чувствительных электронных или оптических компонентов.

Исходный материал и контейнер

Материал, подлежащий осаждению — часто в виде проволоки, гранул или порошка — помещается в контейнер.

Этот контейнер, часто называемый «лодочкой», «корзиной» или «спиралью», обычно изготавливается из материала с очень высокой температурой плавления, такого как вольфрам. Он должен выдерживать экстремальные температуры, не плавясь и не вступая в реакцию с исходным материалом.

Механизм нагрева

Цель состоит в том, чтобы нагреть исходный материал до тех пор, пока он не испарится. Это обычно достигается одним из двух способов.

Резистивный нагрев является наиболее распространенным методом. Большой электрический ток пропускается через лодочку, содержащую исходный материал. Естественное электрическое сопротивление лодочки приводит к ее интенсивному нагреву, подобно нити накаливания в старой лампочке. Это тепло передается исходному материалу, заставляя его плавиться, а затем испаряться.

Альтернативой является электронно-лучевое (электронно-пучковое) испарение. Здесь высокоэнергетический пучок электронов направляется непосредственно на исходный материал, нагревая его точно в точке удара. Этот метод часто используется для материалов, которые требуют чрезвычайно высоких температур для испарения.

Осаждение на подложку

Как только исходный материал превращается в облако пара, он перемещается через вакуумную камеру и в конечном итоге достигает подложки — объекта, который покрывается.

Поскольку подложка намного холоднее пара, пар быстро конденсируется обратно в твердое состояние при контакте, образуя тонкую однородную пленку на ее поверхности.

Ключевые факторы, влияющие на качество пленки

Конечное качество осажденной пленки не является автоматическим. Оно зависит от тщательного контроля нескольких переменных процесса.

Вакуумное давление

Более высокая степень вакуума (более низкое давление) напрямую приводит к получению более чистой пленки с лучшей структурной целостностью. Это минимизирует вероятность попадания посторонних молекул в пленку.

Скорость испарения

Температура источника напрямую контролирует скорость испарения материала. Эта скорость влияет на плотность и структуру пленки и должна тщательно регулироваться для достижения желаемых свойств.

Состояние подложки

Состояние подложки критически важно. Шероховатая поверхность может привести к неоднородной пленке. Температура и скорость вращения держателя подложки также часто контролируются для обеспечения равномерного роста пленки по всей поверхности.

Распространенные недостатки и компромиссы

Хотя термическое испарение эффективно, оно представляет собой баланс простоты и компромиссов.

Простота против контроля

Основное преимущество резистивного термического испарения — его простота и более низкая стоимость оборудования по сравнению с другими методами PVD. Однако эта простота может означать менее точный контроль над кристаллической структурой и плотностью пленки.

Ограничения по материалам

Этот метод лучше всего подходит для материалов с относительно низкими температурами кипения, таких как чистые металлы, например алюминий или золото. Он менее подходит для сложных сплавов или материалов с очень высокими температурами плавления, где часто требуются электронно-лучевое испарение или другие методы, такие как распыление.

Потенциальное загрязнение

При резистивном нагреве вся лодочка нагревается до экстремальных температур. Это создает риск того, что сам материал лодочки может слегка испариться и загрязнить осажденную пленку, что менее выражено при более целенаправленном электронно-лучевом методе.

Как применить это к вашему проекту

Выбор метода осаждения полностью зависит от ваших требований к материалам и целей проекта.

Если ваша основная цель — экономичное осаждение чистых металлов (например, для электрических контактов): Стандартное резистивное термическое испарение — отличный и очень надежный выбор.
Если ваша основная цель — осаждение высокоплавких материалов или тугоплавких металлов: Вам следует рассмотреть электронно-лучевое испарение для эффективного достижения необходимых температур.
Если ваша основная цель — создание сложной сплавной пленки или достижение максимальной плотности пленки: Возможно, вам потребуется изучить более продвинутые методы PVD, такие как магнетронное распыление, которое предлагает больший контроль.

В конечном итоге, понимание термического испарения позволяет вам выбрать правильный производственный инструмент для вашей конкретной технической задачи.

Сводная таблица:

Аспект	Ключевая деталь
Процесс	Нагрев материала в вакууме для создания пара, который конденсируется на подложке.
Среда	Высоковакуумная камера для чистого пути пара и чистых пленок.
Методы нагрева	Резистивный нагрев (распространенный) или электронно-лучевой (E-beam) для высокоплавких материалов.
Лучше всего подходит для	Экономичного осаждения чистых металлов, таких как алюминий и золото.
Соображения	Простота против контроля; менее подходит для сложных сплавов без продвинутых методов.
