По сути, вакуумная пайка — это высокочистый процесс соединения, который использует специализированный припой для формирования прочного, чистого соединения между двумя или более основными металлами внутри вакуумной печи. Тепло печи расплавляет припой, который имеет более низкую температуру плавления, чем основные металлы, позволяя ему затекать в плотно прилегающий шов за счет капиллярного действия и создавать бесшовное соединение при охлаждении.
Ключевое понимание заключается в том, что вакуум — это не просто пустое пространство; это активная среда. Удаляя атмосферные газы, вакуум предотвращает окисление и очищает металлические поверхности во время нагрева, что приводит к получению превосходных, безфлюсовых соединений, которые невозможно получить многими другими методами.
Фундаментальный механизм вакуумной пайки
Вакуумная пайка — это точный термический процесс, который основан на контролируемой среде для достижения идеального металлургического соединения. Понимание каждого компонента процесса является ключом к оценке его ценности.
Роль вакуумной среды

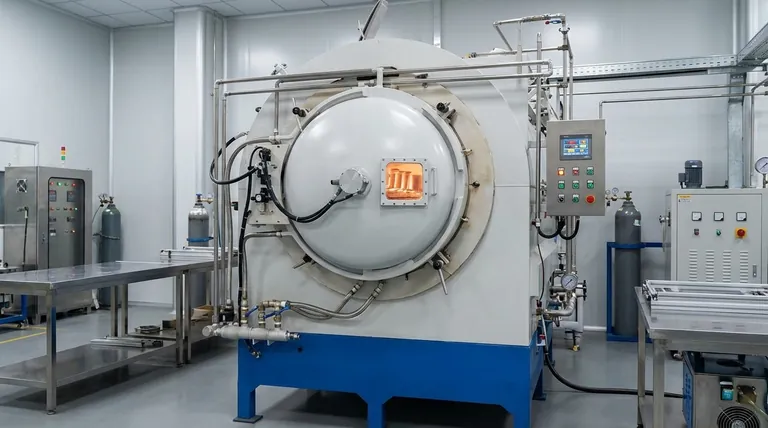

Процесс происходит в вакуумной печи, которая откачивает воздух и другие газы для создания среды низкого давления, обычно около 10⁻⁵ Торр.
Этот вакуум не является пассивным. По мере повышения температуры почти полное отсутствие кислорода предотвращает окисление металлических поверхностей, что в противном случае препятствовало бы правильному соединению.
Кроме того, вакуум эффективно «выпаривает» поверхностные загрязнения и летучие оксиды, явление, известное как дегазация. Это оставляет поверхности основного металла исключительно чистыми, обеспечивая правильное «смачивание» и соединение припоя с ними.
Функция припоя
Припой, также называемый паяльным сплавом, выбирается с температурой плавления, которая ниже, чем у соединяемых основных металлов.
Во время цикла нагрева сборка доводится до температуры выше точки плавления припоя. Расплавленный припой затем втягивается в зазор между заготовками за счет капиллярного действия.
Этот жидкий металл диффундирует в поверхности основного металла, образуя прочное, непрерывное металлургическое соединение, когда сборка остывает и припой затвердевает.
Важность безфлюсовой пайки
В отличие от традиционной пайки или мягкой пайки, вакуумная пайка не требует флюса. Флюс — это химический агент, используемый для очистки поверхностей и предотвращения окисления, но он может задерживаться в шве, вызывая коррозию или ослабление.
Устраняя флюс, вакуумная пайка производит исключительно чистое соединение без остатков или необходимости последующей очистки. Это критически важно для применений в медицинской, аэрокосмической и полупроводниковой промышленности.
Почему выбирают вакуумную пайку? Ключевые преимущества
Уникальная среда вакуумной печи обеспечивает несколько явных преимуществ по сравнению с другими методами соединения, что делает ее предпочтительным методом для требовательных применений.
Превосходная прочность и целостность соединения
Процесс производит соединения, свободные от пустот и загрязнений. Это приводит к соединению, которое часто так же прочно или даже прочнее, чем сами основные металлы.
Равномерный нагрев и минимальные деформации
Внутри вакуумной печи вся сборка нагревается и охлаждается медленно и равномерно. Это минимизирует термические напряжения и деформации, что крайне важно при работе со сложными или деликатными геометриями.
Возможность соединения сложных и разнородных материалов
Вакуумная пайка исключительно хорошо подходит для соединения разнородных металлов, которые могут быть трудны для сварки. Она также позволяет одновременно паять несколько соединений на одной сложной сборке, обеспечивая точность и эффективность.
Понимание практических соображений и компромиссов
Хотя вакуумная пайка является мощным методом, она не является решением для каждой проблемы соединения. Ее преимущества должны быть сопоставлены с ее практическими ограничениями.
Высокая начальная стоимость оборудования
Вакуумные печи представляют собой значительные капитальные вложения. Стоимость и сложность оборудования делают процесс более дорогим на начальном этапе по сравнению с газовой пайкой или сваркой.
Более медленные циклы
Процесс откачки вакуума, медленного нагрева сборки, а затем ее охлаждения до комнатной температуры по своей природе занимает много времени. Это делает вакуумную пайку менее подходящей для крупносерийного, недорогого производства, где скорость является приоритетом.
Совместимость материалов и конструкция
Некоторые элементы, такие как цинк, кадмий и свинец, имеют высокое давление паров и испаряются в вакууме. Эти элементы не могут присутствовать ни в основных металлах, ни в припое, что ограничивает выбор материалов.
Правильный выбор для вашего применения
Выбор правильного метода соединения полностью зависит от конкретных требований вашего проекта к прочности, чистоте, сложности и стоимости.
- Если ваш основной акцент делается на максимальной чистоте и прочности соединения: Вакуумная пайка — идеальный выбор, особенно для критически важных компонентов в аэрокосмической, медицинской или научной областях.
- Если ваш основной акцент делается на соединении сложной сборки с несколькими швами: Равномерный нагрев при вакуумной пайке делает ее превосходной для создания безнапряженных, сложных изделий.
- Если ваш основной акцент делается на недорогом, крупносерийном производстве простых деталей: Другие методы, такие как газовая пайка, мягкая пайка или сварка, вероятно, будут более экономичными и эффективными.
В конечном итоге, вакуумная пайка — это передовая технология соединения, которую вы используете, когда целостность и чистота конечного соединения не могут быть скомпрометированы.
Сводная таблица:
| Аспект | Ключевая деталь |
|---|---|
| Процесс | Соединение металлов припоем в вакуумной печи |
| Ключевое преимущество | Производит чистые, прочные, безфлюсовые соединения |
| Идеально для | Аэрокосмической, медицинской, полупроводниковой промышленности и сложных сборок |
| Основное соображение | Более высокая начальная стоимость и более медленные циклы, чем у некоторых методов |
