По своей сути, катодное распыление — это метод физического осаждения из паровой фазы (PVD), используемый для создания ультратонких пленок. В этом процессе используются высокоэнергетические ионы для бомбардировки исходного материала, известного как мишень, физически выбивая атомы с ее поверхности. Эти выброшенные атомы затем проходят через вакуум и конденсируются на отдельной поверхности, подложке, формируя однородное покрытие атом за атомом.
Центральный принцип катодного распыления — передача импульса. Создавая плазму и используя электрическое поле для ускорения ионов к мишени, процесс эффективно «пескоструит» материал мишени в атомном масштабе, что приводит к контролируемому и высокооднородному осаждению этого материала в другом месте.
Основной механизм: от плазмы к пленке
Весь процесс распыления происходит внутри герметичной вакуумной камеры. Понимание его включает четкую последовательность из пяти шагов, которая преобразует твердый материал в точную тонкую пленку.
Шаг 1: Создание среды
Прежде чем начнется процесс, из камеры откачивают воздух до очень низкого давления, создавая вакуум. Это критически важно для удаления воздуха и других загрязнений. Затем в камеру при контролируемом низком давлении вводят инертный газ, чаще всего аргон (Ar).
Шаг 2: Генерация плазмы
Между двумя электродами прикладывается высоковольтное постоянное электрическое поле: материал мишени, который действует как катод (отрицательный электрод), и подложка, которая действует как анод (положительный электрод). Это сильное электрическое поле отрывает электроны от некоторых атомов аргона, создавая смесь свободных электронов и положительно заряженных ионов аргона (Ar+). Этот ионизированный, заряженный газ известен как плазма или «газовый разряд».
Шаг 3: Бомбардировка ионами
Положительно заряженные ионы аргона (Ar+) сильно притягиваются и ускоряются к отрицательно заряженной мишени (катоду). Они приобретают значительную кинетическую энергию при прохождении через электрическое поле.
Шаг 4: Событие распыления
При столкновении высокоэнергетические ионы врезаются в поверхность мишени. Это столкновение запускает «каскад столкновений», передавая импульс атомам внутри материала мишени. Если энергия, переданная атому на поверхности, превышает энергию, связывающую его с мишенью, этот атом выбрасывается или «распыляется».
Шаг 5: Осаждение на подложке
Распыленные атомы из мишени проходят через камеру с низким давлением. В конечном итоге они достигают подложки, где конденсируются на поверхности. Со временем это атомное осаждение накапливается, образуя плотную, однородную и высокочистую тонкую пленку.
Понимание подводных камней и практических аспектов
Хотя принцип прост, успешное распыление зависит от тщательного контроля условий процесса и осведомленности об ограничениях.
Необходимость абсолютной чистоты
Качество конечной пленки очень чувствительно к загрязнениям. Распыляемый газ должен быть чистым и сухим для поддержания желаемого состава покрытия. Аналогично, сама подложка должна быть безупречной, чтобы обеспечить надлежащее прилипание нанесенной пленки.
Очистка подложки
Для улучшения адгезии пленки часто используется метод, называемый катодная очистка. Перед началом осаждения полярность напряжения временно меняется. Это превращает подложку в катод, заставляя ее бомбардироваться ионами, которые вытравливают любые поверхностные загрязнения.
Проблема непроводящих мишеней
Простой процесс распыления постоянным током, описанный здесь, отлично работает для проводящих материалов, таких как металлы. Однако при распылении изолирующих (непроводящих) материалов на поверхности мишени накапливаются положительные ионы. Это накопление заряда в конечном итоге отталкивает входящие ионы аргона, останавливая процесс распыления.
Непреднамеренное осаждение
Распыленный материал движется в разных направлениях. Хотя большая его часть покрывает подложку, часть может осесть на других элементах внутри вакуумной камеры. Это может со временем изменить электрические характеристики камеры или даже вызвать короткие замыкания.
Когда выбирать катодное распыление
Решение о том, подходит ли распыление, зависит от конкретных целей вашего применения.
- Если ваша основная цель — создание высокооднородных и плотных пленок: Распыление превосходно подходит для нанесения тонких слоев с отличным покрытием и сильной адгезией по всей подложке.
- Если ваша основная цель — работа с металлами и сплавами: Распыление катодом постоянного тока — это надежный, повторяемый и хорошо зарекомендовавший себя процесс для нанесения проводящих материалов.
- Если ваша основная цель — точный контроль толщины пленки: Процесс обеспечивает очень стабильную и контролируемую скорость осаждения, позволяя создавать пленки с точной толщиной вплоть до атомного уровня.
В конечном счете, катодное распыление является основополагающей технологией в современном производстве, позволяющей создавать все: от полупроводниковых приборов до оптических покрытий и износостойких поверхностей.
Сводная таблица:
| Ключевой аспект | Описание |
|---|---|
| Тип процесса | Физическое осаждение из паровой фазы (PVD) |
| Основной механизм | Передача импульса посредством ионной бомбардировки |
| Основной используемый газ | Аргон (Ar) |
| Ключевые компоненты | Мишень (катод), Подложка (анод), Вакуумная камера |
| Основные применения | Полупроводниковые приборы, оптические покрытия, износостойкие поверхности |
| Лучше всего подходит для | Проводящие материалы, высокооднородные и плотные пленки |
Готовы добиться точного нанесения тонких пленок в вашей лаборатории? KINTEK специализируется на высокопроизводительных системах распыления и лабораторном оборудовании, разработанном для исследователей и производителей, которым требуется превосходное качество пленки, однородность и контроль процесса. Независимо от того, работаете ли вы с металлами, сплавами или передовыми материалами, наши решения обеспечивают надежность и точность, необходимые вашей лаборатории. Свяжитесь с нашими экспертами сегодня, чтобы обсудить, как наша технология распыления может расширить ваши исследовательские и производственные возможности!

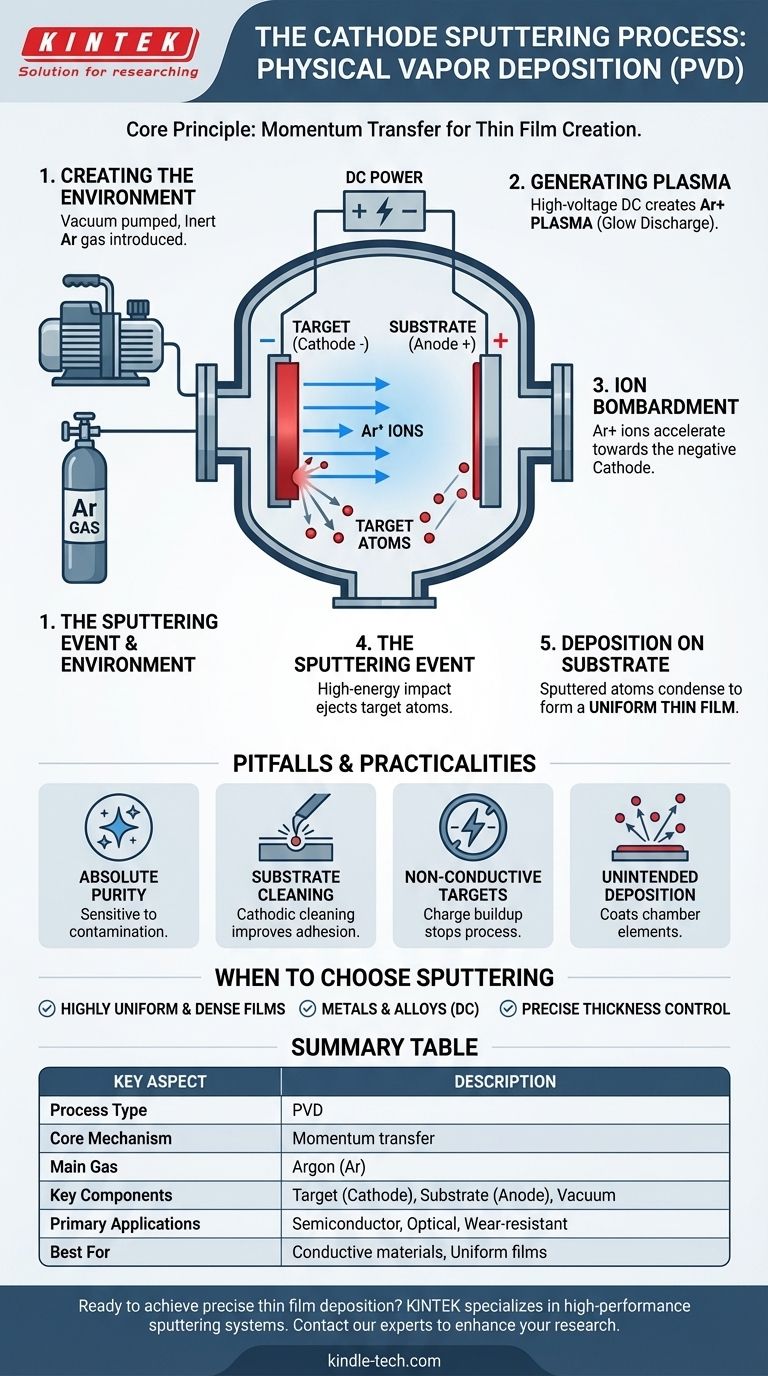

Визуальное руководство
