PECVD (Plasma Enhanced Chemical Vapor Deposition) - это сложная технология, используемая в производстве полупроводников для нанесения тонких пленок на подложки при относительно низких температурах.
Этот метод использует плазму для инициирования и поддержания химических реакций, которые приводят к образованию пленок, что делает его высокоэффективным и универсальным по сравнению с традиционными процессами CVD.
5 ключевых моментов: Что нужно знать о PECVD
1. Основной принцип PECVD
Активация плазмы: PECVD предполагает использование плазмы для активизации и диссоциации газов-предшественников, которые затем осаждаются на подложку для формирования тонкой пленки.
Плазма обычно генерируется путем разряда между двумя электродами, часто с использованием радиочастотного, постоянного или импульсного постоянного тока.
Химические реакции: Плазма усиливает химические реакции, необходимые для осаждения пленки, позволяя этим реакциям протекать при более низких температурах, чем при обычных процессах CVD.
Это очень важно для подложек, которые не выдерживают высоких температур.
2. Типы систем PECVD
RF-PECVD: Использует радиочастотные методы для генерации плазмы, с двумя основными способами связи: индуктивной и емкостной.
VHF-PECVD: Работает на очень высоких частотах, обеспечивая более высокие скорости осаждения и более низкие температуры электронов, что делает его пригодным для быстрого и эффективного формирования пленок.
DBD-PECVD: Использует диэлектрический барьерный разряд, который сочетает преимущества равномерного разряда в больших пространствах с работой при высоком давлении.
MWECR-PECVD: Использует микроволновый электронный циклотронный резонанс для создания высокоактивной и плотной плазмы, способствующей низкотемпературному формированию высококачественных пленок.
3. Преимущества PECVD
Низкотемпературная операция: Одним из наиболее значительных преимуществ PECVD является способность осаждать пленки при температурах, допустимых для широкого спектра материалов, включая чувствительные к температуре подложки.
Электрические и физические свойства: Пленки, полученные методом PECVD, обладают превосходными электрическими свойствами, хорошей адгезией к подложке и превосходным шаговым покрытием, что делает их идеальными для применения в интегральных схемах, оптоэлектронике и МЭМС.
4. Детали процесса
Газовое введение: Реакционные газы вводятся между двумя электродами в системе PECVD. Плазма, генерируемая между этими электродами, ионизирует газы, что приводит к химическим реакциям, в результате которых материал осаждается на подложку.
Механизм осаждения: Реактивные вещества, образующиеся в плазме, диффундируют через оболочку и взаимодействуют с поверхностью подложки, образуя слой материала. Этот процесс хорошо контролируется и может быть отрегулирован в зависимости от желаемых свойств пленки.

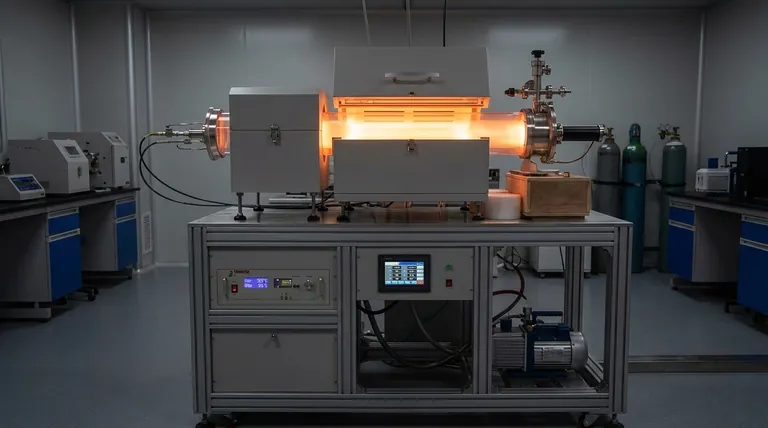

5. Структура оборудования
Камера и электроды: Оборудование для PECVD обычно включает в себя технологическую камеру с двумя электродами, один из которых питается радиочастотным напряжением. В камере поддерживается низкое давление для облегчения образования плазмы и последующих реакций.
Контроль температуры: Подложка нагревается до заданной температуры с помощью тлеющего разряда или других нагревательных механизмов, что обеспечивает процесс осаждения в контролируемых тепловых условиях.
6. Области применения и влияние на промышленность
Полупроводниковая промышленность: PECVD широко используется в полупроводниковой промышленности благодаря своей способности осаждать высококачественные пленки на различные подложки, включая те, которые не выдерживают высоких температур, необходимых для традиционных CVD-процессов.
Широкие области применения: Помимо полупроводников, PECVD также используется в оптоэлектронике, МЭМС и других передовых технологических областях, что подчеркивает его универсальность и важность для современных технологий.
В целом, PECVD является критически важной технологией в полупроводниковой и смежных отраслях промышленности, предлагая универсальный и эффективный метод осаждения тонких пленок при низких температурах.
Способность получать высококачественные пленки с отличными свойствами делает ее незаменимым инструментом при изготовлении передовых электронных и оптических устройств.
