В чем разница между индукционной и резистивной печами? Руководство по выбору правильной технологии нагрева

Фундаментальное различие между индукционными и резистивными печами заключается в способе генерации тепла. Резистивная печь использует нагревательные элементы, которые нагреваются и передают тепло материалу косвенно, посредством излучения и конвекции, подобно обычной духовке. В отличие от этого, индукционная печь использует магнитное поле для генерации тепла непосредственно внутри самого материала, без какого-либо физического контакта.

Основное различие заключается в месте генерации тепла. Резистивный нагрев является внешним, нагревая материал снаружи внутрь. Индукционный нагрев является внутренним, используя собственные свойства материала для генерации тепла изнутри наружу. Это единственное различие определяет их скорость, эффективность и идеальные области применения.

Как работают резистивные печи: метод косвенного нагрева

Резистивные печи — это фундаментальная технология в термической обработке, ценящаяся за свою простоту и универсальность. Они работают по простому и надежному принципу.

Основной принцип: Джоулев нагрев

Резистивная печь работает путем пропускания сильного электрического тока через материал с высоким сопротивлением, известный как нагревательный элемент.

Согласно первому закону Джоуля, это сопротивление электрическому току приводит к сильному нагреву элемента. Это тот же принцип, по которому работают тостер или электрическая плита.

Механизм теплопередачи

Горячие элементы, обычно расположенные вдоль стенок рабочей камеры печи, нагревают целевой материал косвенно.

Тепло передается заготовке посредством комбинации теплового излучения от горячих элементов и конвекции, когда воздух или атмосфера внутри печи нагреваются и циркулируют.

Ключевые характеристики

Этот косвенный метод приводит к более медленному, постепенному процессу нагрева. Вся камера печи и вся заготовка должны быть доведены до целевой температуры одновременно, обеспечивая тщательный и равномерный прогрев.

Как работают индукционные печи: метод прямого нагрева

Индукционный нагрев — это более продвинутый, высокоскоростной процесс, который использует принципы электромагнетизма для передачи энергии с замечательной точностью и эффективностью.

Основной принцип: электромагнитная индукция

Индукционная печь использует водоохлаждаемую медную катушку, через которую пропускается высокочастотный переменный ток (AC).

Этот ток генерирует мощное и быстро меняющееся магнитное поле вокруг катушки. Когда электропроводящая заготовка (например, кусок стали) помещается в это поле, поле индуцирует мощные электрические токи, называемые вихревыми токами, которые протекают внутри металла.

Прямой и бесконтактный нагрев

Собственное внутреннее сопротивление металла потоку этих вихревых токов генерирует интенсивное и быстрое тепло.

Важно отметить, что тепло генерируется внутри самой заготовки. Отсутствуют внешние нагревательные элементы, и катушка остается холодной. Это чистый, бесконтактный метод передачи энергии.

Понимание компромиссов: Сравнительный анализ

Выбор между этими двумя технологиями требует понимания их неотъемлемых преимуществ и ограничений, которые все проистекают из их различных механизмов нагрева.

Скорость и эффективность нагрева

Индукционный нагрев значительно быстрее и энергоэффективнее. Поскольку тепло генерируется непосредственно там, где оно необходимо — внутри детали — очень мало энергии тратится на нагрев стенок печи или окружающей атмосферы.

Резистивный нагрев медленнее и менее эффективен. Большая часть энергии сначала используется для нагрева массивных огнеупорных стенок и всего объема камеры, прежде чем заготовка достигнет целевой температуры.

Контроль температуры и точность

Индукционный нагрев обеспечивает беспрецедентную точность. Проектируя форму катушки и контролируя частоту, можно нагревать очень специфические участки детали до точных глубин и температур. Это идеально подходит для таких применений, как поверхностная закалка зубьев шестерни при сохранении мягкой сердцевины.

Резистивный нагрев обеспечивает широкий, равномерный нагрев. Он отлично подходит для равномерного нагрева всего компонента, но не может легко нацеливаться на определенный участок. Контроль менее точен и применяется ко всей среде печи.

Совместимость материалов

Резистивные печи очень универсальны. Они могут нагревать практически любой материал, включая металлы, керамику, полимеры и композиты, поскольку процесс нагрева не зависит от электрических свойств материала.

Индукционные печи узкоспециализированы. Они могут нагревать только электропроводящие материалы, в основном черные и цветные металлы. Они совершенно неэффективны для изоляторов, таких как керамика или пластмассы.

Стоимость и сложность

Резистивные печи обычно имеют более низкую начальную стоимость и механически проще. Их обслуживание простое, часто включает замену нагревательных элементов.

Индукционные системы более сложны и дороги на начальном этапе. Они требуют сложных источников питания для генерации высокочастотных токов и часто нуждаются в специально разработанных катушках для конкретных деталей, что увеличивает стоимость и трудозатраты на проектирование.

Правильный выбор для вашего применения

Ваш выбор полностью зависит от вашего материала, требований к процессу и производственных целей.

• Если ваша основная цель — высокоскоростной, точный или локализованный нагрев металлов: Индукционный нагрев — лучший выбор для таких применений, как плавка, ковка, пайка и поверхностная закалка.
• Если ваша основная цель — равномерный, объемный нагрев различных материалов (включая непроводники): Резистивная печь — наиболее универсальное и экономичное решение для таких процессов, как отжиг, отпуск и отверждение.
• Если ваша основная цель — максимальная энергоэффективность и скорость процесса для проводящих деталей: Прямая передача энергии индукционного нагрева обеспечивает непревзойденную производительность.
• Если ваша основная цель — простота эксплуатации и более низкие капитальные вложения для общей термической обработки: Надежная и проверенная технология резистивной печи является стандартом.

В конечном итоге, выбор правильной печи заключается в сопоставлении принципа нагрева с конкретными требованиями вашего материала и процесса.

Сводная таблица:

Характеристика	Индукционная печь	Резистивная печь
Метод нагрева	Прямой, внутренний (через магнитное поле)	Косвенный, внешний (через нагревательные элементы)
Скорость нагрева	Очень высокая	Медленнее
Энергоэффективность	Высокая (прямая передача энергии)	Ниже (нагревает всю камеру)
Точность температуры	Высокая (возможен локализованный нагрев)	Хорошая (широкий, равномерный нагрев)
Совместимость материалов	Только электропроводящие материалы (металлы)	Все материалы (металлы, керамика, пластмассы и т.д.)
Начальная стоимость и сложность	Выше	Ниже

Все еще не уверены, какая печь подходит для вашего процесса?

Выбор между индукционной и резистивной печами имеет решающее значение для достижения оптимальных результатов в вашей лаборатории или на производственной линии. Правильное оборудование напрямую влияет на вашу эффективность, качество продукции и прибыль.

Позвольте экспертам KINTEK помочь вам. Мы специализируемся на лабораторном оборудовании и расходных материалах, предоставляя индивидуальные решения для ваших конкретных задач термической обработки. Мы можем помочь вам:

• Проанализировать ваше применение, чтобы определить наиболее эффективный и экономичный тип печи.
• Выбрать идеальную модель из нашего ассортимента высокопроизводительного оборудования.
• Оптимизировать ваш процесс для максимальной пропускной способности и качества.

Не оставляйте свои результаты на волю случая. Свяжитесь с нашей технической командой сегодня для индивидуальной консультации и откройте для себя преимущество KINTEK в решениях для точного нагрева.

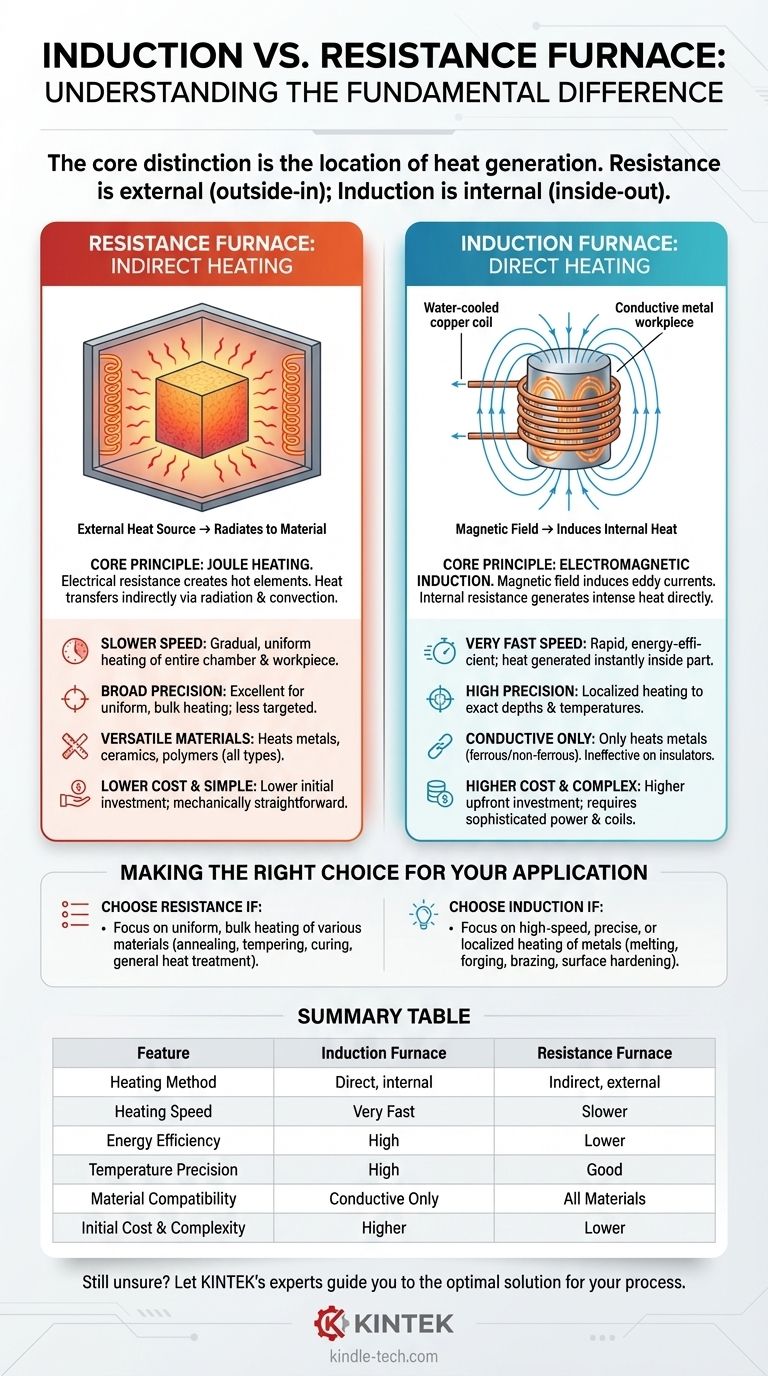

Визуальное руководство
