По своей сути муфельная печь сконструирована как система вложенных слоев. Ее конструкция сосредоточена вокруг изолированной внутренней камеры, известной как муфель, в которой находится образец и которая нагревается снаружи. Эта основная камера окружена нагревательными элементами, толстым слоем изоляции и защитным внешним корпусом, все это управляется точной системой контроля температуры.

Основной принцип конструкции муфельной печи — это изоляция. Каждый компонент работает вместе, чтобы создать идеально замкнутую и контролируемую высокотемпературную среду, отделяя образец от прямого источника нагрева для обеспечения равномерного нагрева и предотвращения загрязнения.

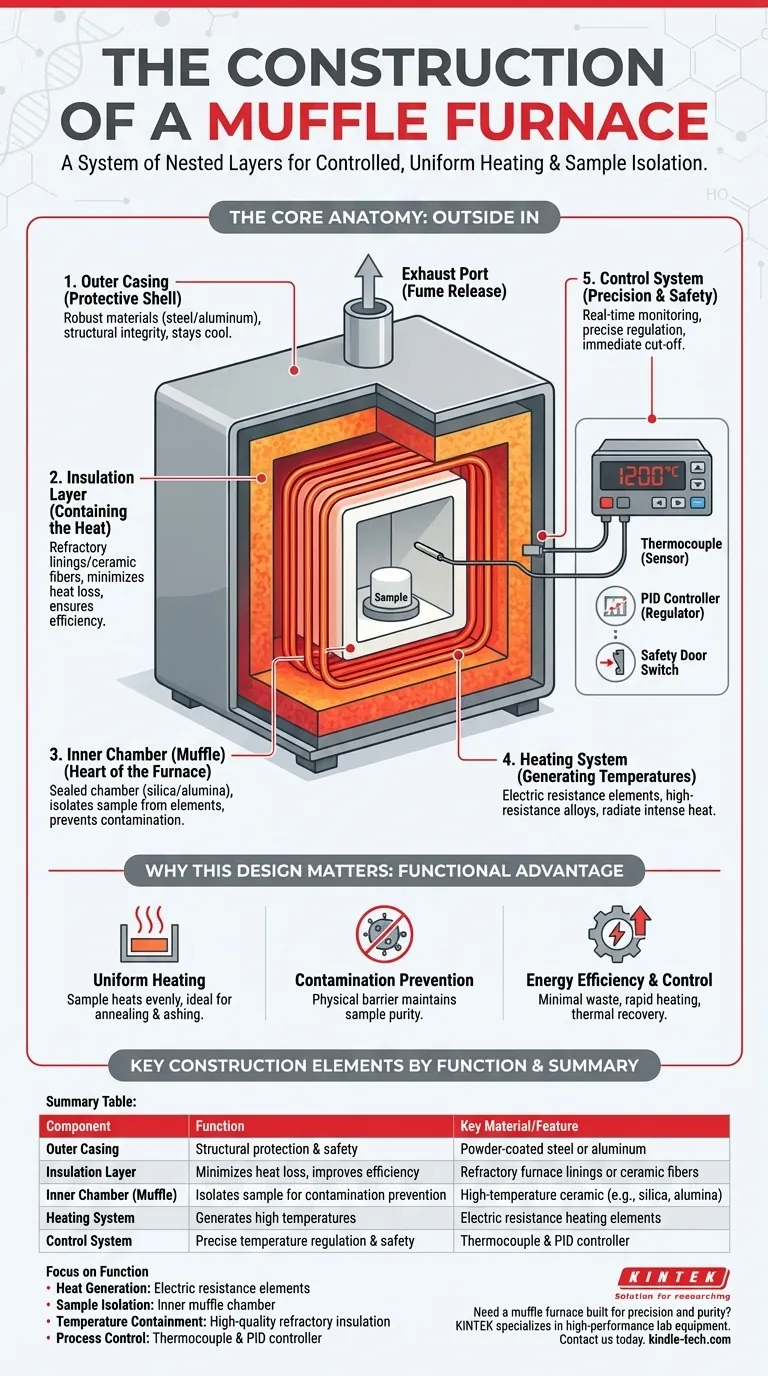

Основная анатомия: Как устроена муфельная печь

Понимание конструкции муфельной печи включает в себя изучение ее от внешнего слоя к внутреннему. Каждый компонент выполняет отдельную и критически важную функцию для достижения и поддержания экстремальных температур безопасно и эффективно.

Внешний корпус: Защитная оболочка

Самый внешний слой — это внешний корпус или рама. Он обеспечивает структурную целостность и защищает внутренние компоненты от внешней среды.

Эта оболочка обычно изготавливается из прочных материалов, таких как сталь с порошковым покрытием или алюминий, спроектирована так, чтобы выдерживать суровые условия лаборатории или промышленной эксплуатации, оставаясь при этом относительно прохладной на ощупь.

Изоляционный слой: Удержание тепла

Между внешним корпусом и внутренними компонентами находится толстый слой изоляции. Это одна из самых важных частей конструкции печи.

Этот слой, часто изготовленный из огнеупорной футеровки печи или керамических волокон, минимизирует потери тепла. Это обеспечивает эффективную работу печи, поддержание температурной стабильности и безопасность внешней поверхности.

Внутренняя камера (Муфель): Сердце печи

Определяющим компонентом является муфель, или внутренняя камера. Это герметичная камера, изготовленная из таких материалов, как кремнезем и алюминий, способных выдерживать экстремальные термические нагрузки.

Его основная цель — изолировать образец. Нагревательные элементы расположены снаружи этой камеры, нагревая ее со всех сторон. Это разделение предотвращает любой прямой контакт между образцом и нагревательными элементами.

Система нагрева: Генерация экстремальных температур

Само тепло генерируется электрическими резистивными нагревательными элементами. Это часто высокоомные провода, такие как сплавы железа, хрома и алюминия, которые намотаны вокруг внешней стороны муфельной камеры.

Когда электрический ток проходит через эти элементы, они раскаляются докрасна, излучая интенсивное тепло, которое поглощается муфелем и равномерно передается образцу внутри.

Система управления: Точность и безопасность

Весь процесс нагрева управляется электронным блоком управления. Эта система обеспечивает достижение, поддержание и точный мониторинг заданной температуры.

Она состоит из трех ключевых частей:

1. Термопара — это датчик, который входит в камеру для измерения внутренней температуры в реальном времени.
2. Контроллер температуры, часто микропроцессорный ПИД-регулятор, который интерпретирует сигнал термопары и регулирует подачу мощности на нагревательные элементы.
3. Функции безопасности, такие как дверной выключатель, который немедленно отключает питание нагревательных элементов при открытии двери, защищая как оператора, так и компоненты.

Некоторые конструкции также включают выпускное отверстие или дренажное отверстие для безопасного отвода любых газов или паров, образующихся в процессе нагрева.

Почему важна эта конструкция: Функциональное преимущество

Конкретная конструкция муфельной печи не случайна; она разработана для обеспечения явных преимуществ по сравнению с другими типами печей. Многослойная изолированная конструкция напрямую способствует ее производительности.

Равномерный нагрев

Поскольку образец не подвергается прямому воздействию прямого тепла от элементов, муфельная камера нагревается равномерно со всех сторон. Это излучаемое тепло создает очень однородную температурную среду, что критически важно для таких процессов, как прокаливание, отжиг и термообработка.

Предотвращение загрязнения

Физический барьер муфеля необходим для поддержания чистоты образца. Он предотвращает попадание любых частиц или побочных продуктов от нагревательных элементов (или от сгорания в топливных моделях) в загрязнение нагреваемого материала.

Энергоэффективность и контроль

Сочетание высококачественной изоляции и точного ПИД-регулятора позволяет печи достигать и поддерживать заданные температуры с минимальными потерями энергии. Такая конструкция обеспечивает быстрый нагрев, отличное восстановление теплового режима после открытия дверцы и контролируемые циклы охлаждения.

Ключевые конструктивные элементы по функциям

Чтобы обобщить конструкцию печи, лучше всего рассмотреть, какие компоненты выполняют каждую основную функцию.

• Если ваш основной фокус — генерация тепла: Ключевыми компонентами являются электрические резистивные нагревательные элементы, обычно изготовленные из высокоомного сплава.
• Если ваш основной фокус — изоляция образца: Определяющей особенностью является внутренняя муфельная камера, которая физически отделяет образец от источника тепла.
• Если ваш основной фокус — удержание температуры: Высококачественная огнеупорная изоляция имеет решающее значение для поддержания эффективности и обеспечения безопасности внешнего корпуса.
• Если ваш основной фокус — контроль процесса: Система полагается на термопару для измерения температуры и ПИД-регулятор для высокоточного управления мощностью.

В конечном счете, понимание этой конструкции показывает, что муфельная печь — это не просто ящик для нагрева; это прецизионный инструмент, разработанный для контроля и чистоты.

Сводная таблица:

Компонент	Функция	Ключевой материал/характеристика
Внешний корпус	Структурная защита и безопасность	Сталь с порошковым покрытием или алюминий
Изоляционный слой	Минимизирует потери тепла, повышает эффективность	Огнеупорная футеровка печи или керамические волокна
Внутренняя камера (Муфель)	Изолирует образец для предотвращения загрязнения	Высокотемпературная керамика (например, кремнезем, оксид алюминия)
Система нагрева	Генерирует высокие температуры	Электрические резистивные нагревательные элементы (например, сплав железа-хрома-алюминия)
Система управления	Точная регулировка температуры и безопасность	Датчик термопары и ПИД-регулятор
