По своей сути, плазменно-усиленное химическое осаждение из газовой фазы (PECVD) — это процесс, используемый для осаждения высококачественных тонких пленок на поверхность при значительно более низких температурах, чем традиционные методы. Это достигается за счет использования богатой энергией плазмы для расщепления газов-прекурсоров и инициирования химических реакций, необходимых для осаждения, а не только за счет высокой температуры. Это делает его идеальным для нанесения покрытий на материалы, которые не выдерживают экстремальных температур.

Главное преимущество PECVD заключается в его способности создавать прочные, функциональные покрытия на термочувствительных материалах. Заменяя интенсивный нагрев обычного химического осаждения из газовой фазы (CVD) энергией плазмы, он открывает ряд применений для электроники, полимеров и других передовых компонентов.

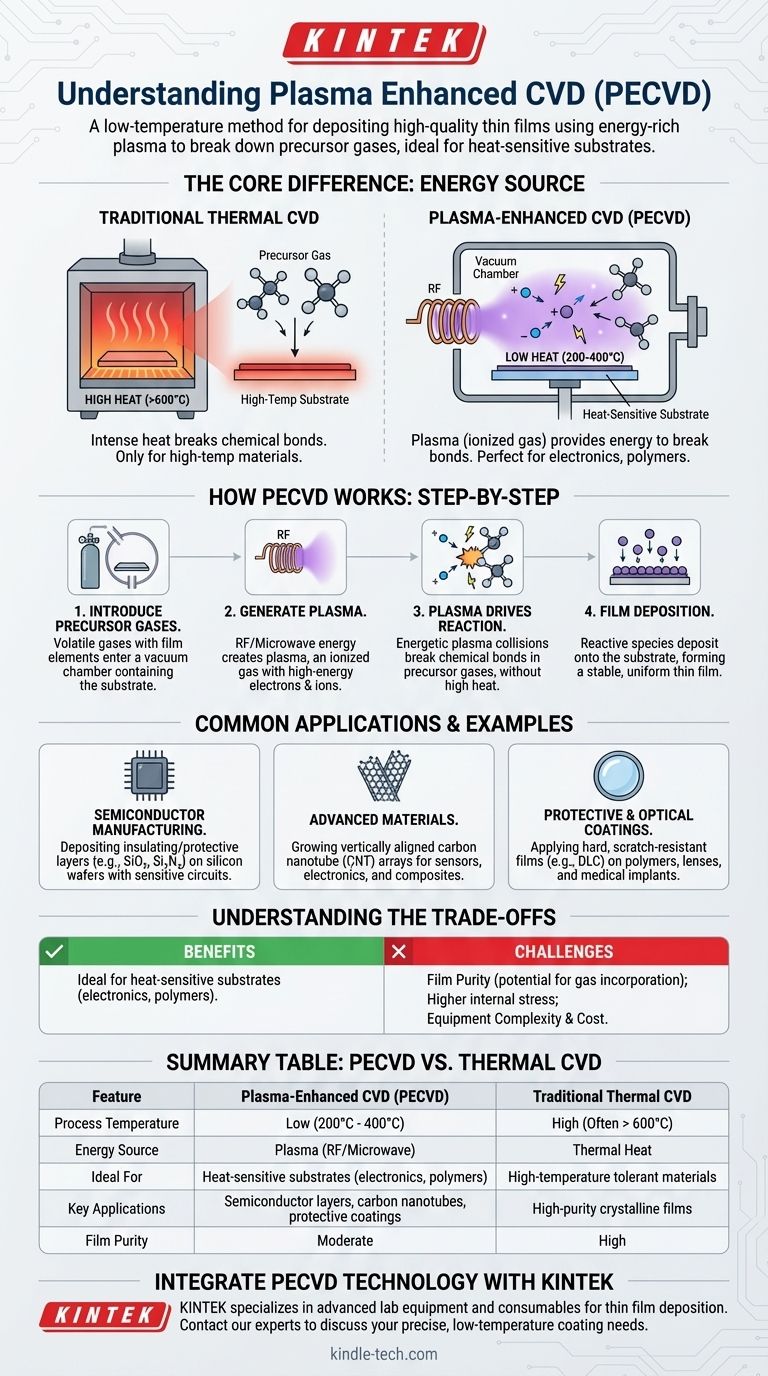

Что такое плазменно-усиленное химическое осаждение из газовой фазы (PECVD) с примерами? Откройте для себя низкотемпературное осаждение тонких пленок

Основы: как работает стандартное CVD

Чтобы понять, что делает PECVD уникальным, мы сначала должны понять базовый процесс, который он улучшает: стандартное термическое химическое осаждение из газовой фазы (CVD).

Введение газов-прекурсоров

Процесс начинается с введения одного или нескольких летучих газов-прекурсоров в вакуумную камеру, содержащую объект, который необходимо покрыть, известный как подложка. Эти прекурсоры содержат химические элементы, которые образуют конечную пленку.

Роль высокой температуры

В традиционном термическом CVD камера и подложка нагреваются до очень высоких температур, часто до нескольких сотен или даже более тысячи градусов Цельсия. Эта тепловая энергия является катализатором, который разрывает химические связи в газах-прекурсорах.

Создание пленки

После распада реакционноспособные химические частицы осаждаются на горячую поверхность подложки, образуя стабильную, твердую и очень однородную тонкую пленку. Летучие побочные продукты реакции затем откачиваются из камеры.

Разница "плазменно-усиленного"

PECVD следует тем же основным принципам, но фундаментально изменяет способ питания реакции, решая основное ограничение термического CVD.

Проблема с высоким нагревом

Высокие температуры, необходимые для термического CVD, могут повредить или разрушить многие полезные подложки. Это включает в себя готовые электронные схемы, пластмассы и другие материалы с низкими температурами плавления, что серьезно ограничивает его применение.

Введение плазмы: энергия без тепла

PECVD обходит эту проблему, используя плазму в качестве источника энергии. Плазма — это ионизированный газ, состояние вещества, создаваемое путем приложения сильного электромагнитного поля (например, радиочастотного или микроволнового) к газу при низком давлении.

Этот процесс отрывает электроны от атомов газа, создавая высокоэнергетическую смесь ионов и свободных электронов. Эта богатая энергией среда существует без необходимости экстремального нагрева.

Как плазма стимулирует реакцию

Энергетические электроны и ионы в плазме сталкиваются с молекулами газа-прекурсора. Эти столкновения достаточно мощны, чтобы разорвать химические связи — задача, которая обычно требует сильного нагрева — и создать реакционноспособные частицы, необходимые для осаждения.

Поскольку реакция движется энергичными плазменными столкновениями вместо термической вибрации, подложка может оставаться при значительно более низкой температуре, часто между 200°C и 400°C.

Распространенные применения и примеры

Более низкая температура обработки PECVD делает его незаменимым для производства передовых материалов и электроники.

Производство полупроводников

PECVD широко используется для осаждения изолирующих и защитных слоев, таких как диоксид кремния (SiO₂) и нитрид кремния (Si₃N₄), на кремниевые пластины, которые уже содержат чувствительные электронные схемы. Низкая температура предотвращает повреждение существующих транзисторов и металлических соединений.

Передовые материалы (углеродные нанотрубки)

Процесс также используется для выращивания высокоструктурированных материалов. Например, PECVD позволяет выращивать вертикально ориентированные массивы углеродных нанотрубок (УНТ) на подложке, что является критически важным шагом для разработки датчиков, электроники и композитов нового поколения.

Защитные и оптические покрытия

PECVD может осаждать твердые, устойчивые к царапинам пленки, такие как алмазоподобный углерод (DLC), на термочувствительные подложки, такие как полимерные линзы или медицинские имплантаты, улучшая долговечность без повреждения основного материала.

Понимание компромиссов

Как и любая технология, PECVD имеет определенный набор преимуществ и проблем, которые делают ее подходящей для одних применений, но не для других.

Преимущество: температурная чувствительность

Единственное самое большое преимущество — это его способность осаждать пленки на подложки, которые не выдерживают высоких температур. Это его основное назначение и причина его разработки.

Проблема: чистота и напряжение пленки

Поскольку реакция происходит в сложной плазменной среде, атомы из плазменного газа (например, водорода или аргона) могут внедряться в пленку, снижая ее чистоту. Пленки также могут иметь более высокое внутреннее напряжение по сравнению с теми, которые выращены при высоких температурах, что требует тщательной настройки процесса для управления.

Проблема: сложность оборудования

Система PECVD требует сложных вакуумных насосов, системы подачи газа и источника питания (обычно ВЧ или СВЧ) для генерации и поддержания плазмы. Это делает оборудование более сложным и дорогим, чем простая термическая CVD-печь.

Правильный выбор для вашей цели

Выбор метода осаждения требует согласования возможностей процесса с вашей основной целью для тонкой пленки.

Если ваша основная цель — осаждение на термочувствительные подложки, такие как интегральные схемы или полимеры: PECVD — это очевидный и часто единственный выбор из-за его низкотемпературной обработки.
Если ваша основная цель — достижение максимально возможной чистоты пленки и кристаллического совершенства: Высокотемпературное термическое CVD может быть превосходящим, при условии, что ваша подложка может выдержать интенсивный нагрев.
Если ваша основная цель — создание высококонформных покрытий внутри сложных структур с высоким соотношением сторон: Более подходящей может быть другая техника, такая как атомно-слоевое осаждение (ALD).

Понимание роли плазмы как источника энергии является ключом к выбору идеальной стратегии осаждения для ваших конкретных потребностей в материалах и применении.

Сводная таблица:

Характеристика	Плазменно-усиленное CVD (PECVD)	Традиционное термическое CVD
Температура процесса	Низкая (200°C - 400°C)	Высокая (часто > 600°C)
Источник энергии	Плазма (ВЧ/СВЧ)	Тепловая энергия
Идеально для	Термочувствительные подложки (электроника, полимеры)	Материалы, устойчивые к высоким температурам
Ключевые применения	Полупроводниковые слои, углеродные нанотрубки, защитные покрытия	Высокочистые кристаллические пленки
Чистота пленки	Умеренная (возможно внедрение газа)	Высокая
