По своей сути, магнетронное распыление постоянного тока (DC) — это метод физического осаждения из паровой фазы (PVD), используемый для нанесения высококачественных однородных тонких пленок на подложку. Он работает в вакууме, создавая плазму, используя эту плазму для бомбардировки исходного материала («мишени») и точно контролируя процесс с помощью магнитного поля для покрытия подложки атом за атомом. Этот метод высоко ценится за его способность производить плотные, хорошо прилегающие пленки из проводящих материалов.
Этот процесс можно представить как высококонтролируемую, атомно-масштабную операцию пескоструйной обработки. Вместо песка он использует ионизированный газ (плазму) для отбивания атомов от исходного материала, которые затем перемещаются через вакуум и осаждаются в виде ультратонкого слоя на компоненте.
Основной механизм: пошаговое описание
Чтобы по-настоящему понять магнетронное распыление постоянного тока, мы должны разбить его на составные части. Каждый шаг основывается на предыдущем, кульминацией которого является создание тонкой пленки.
Шаг 1: Создание среды
Весь процесс происходит в высоковакуумной камере. Этот вакуум критически важен по двум причинам: он удаляет загрязняющие вещества, которые могут поставить под угрозу чистоту пленки, и позволяет распыленным атомам беспрепятственно перемещаться от мишени к подложке.
После достижения вакуума в камеру вводится небольшое, точно контролируемое количество инертного газа, обычно аргона (Ar).
Шаг 2: Зажигание плазмы
Сильное напряжение постоянного тока (DC) подается между двумя электродами: исходный материал, известный как мишень, становится отрицательным электродом (катодом), а держатель подложки или стенка камеры действует как положительный электрод (анод).
Это высокое напряжение ионизирует аргон, отрывая электроны от атомов аргона и создавая смесь положительно заряженных ионов аргона (Ar+) и свободных электронов. Этот ионизированный газ называется плазмой, которая часто излучает характерное красочное свечение.
Шаг 3: Атомная бомбардировка
Положительно заряженные ионы аргона ускоряются сильным электрическим полем и с огромной силой врезаются в отрицательно заряженную поверхность мишени.
Это высокоэнергетическое столкновение действует как субатомный бильярдный удар, выбрасывая или «распыляя» отдельные атомы из материала мишени. Эти нейтральные, распыленные атомы теперь перемещаются через вакуумную камеру.
Шаг 4: Роль магнитного поля
Это «магнетронная» часть названия и ключевое новшество. Мощное магнитное поле располагается непосредственно за мишенью.
Это магнитное поле не влияет на нейтральные распыленные атомы, но оно захватывает более легкие, отрицательно заряженные электроны из плазмы, заставляя их двигаться по спиральной траектории близко к поверхности мишени. Эта электронная ловушка значительно увеличивает вероятность столкновения электронов с атомами аргона и их ионизации.
В результате получается гораздо более плотная, более интенсивная плазма, сконцентрированная именно там, где это необходимо — перед мишенью. Это значительно увеличивает скорость распыления и позволяет процессу работать при более низком давлении газа, что приводит к получению пленки более высокой чистоты.
Шаг 5: Осаждение тонкой пленки
Выброшенные атомы мишени перемещаются в вакууме, пока не осядут на подложке (покрываемой детали).
По прибытии эти атомы конденсируются на холодной поверхности подложки, постепенно образуя тонкую, плотную и очень однородную пленку.
Понимание компромиссов: ограничения DC-распыления
Хотя метод магнетронного распыления постоянного тока является мощным, он имеет определенные ограничения, которые крайне важно понимать.
Ограничение проводимости
Фундаментальным требованием для DC-распыления является постоянный поток электрического тока. Это означает, что материал мишени должен быть электропроводящим.
Если используется непроводящая (диэлектрическая или изолирующая) мишень, положительный заряд от сталкивающихся ионов аргона быстро накапливается на ее поверхности. Этот эффект «накопления заряда» нейтрализует отрицательное напряжение и эффективно останавливает процесс распыления.
Отравление мишени и дуговой разряд
В некоторых процессах реактивный газ, такой как кислород или азот, намеренно добавляется для образования составных пленок (например, оксидов или нитридов). Однако это может привести к образованию изолирующего слоя на самой проводящей мишени.
Это явление, известное как отравление мишени, может привести к нестабильной плазме и разрушительным дуговым разрядам, которые могут повредить источник питания и качество осажденной пленки. Для изолирующих материалов требуются альтернативные методы, такие как RF (радиочастотное) распыление.
Правильный выбор для вашей цели
Магнетронное распыление постоянного тока является фундаментальной технологией в осаждении тонких пленок, но ее применение полностью зависит от вашего материала и цели.
- Если ваша основная цель — осаждение чистых металлических пленок: Магнетронное распыление постоянного тока является отраслевым стандартом, предлагая высокие скорости осаждения, превосходную чистоту пленки и отличную адгезию.
- Если ваша основная цель — промышленное покрытие больших площадей (например, архитектурное стекло): Эффективность и масштабируемость магнетронного распыления постоянного тока делают его идеальным выбором для покрытия больших плоских подложек проводящими слоями.
- Если ваша основная цель — осаждение изолирующих материалов (таких как керамика или оксиды): Вам следует рассмотреть альтернативу, такую как RF-распыление, поскольку основной механизм DC-распыления несовместим с непроводящими мишенями.
Понимая его механизм и ограничения, вы можете эффективно использовать магнетронное распыление постоянного тока для получения исключительно высококачественных тонких пленок.
Сводная таблица:
| Ключевой аспект | Описание |
|---|---|
| Тип процесса | Физическое осаждение из паровой фазы (PVD) |
| Основное применение | Осаждение проводящих тонких пленок (металлы, сплавы) |
| Ключевое преимущество | Высокие скорости осаждения, отличная чистота и адгезия пленки |
| Ограничение | Требует электропроводящих материалов мишени |
| Идеально подходит для | Покрытий больших площадей, промышленных применений и чистых металлических пленок |
Готовы добиться превосходных результатов по тонким пленкам в вашей лаборатории? KINTEK специализируется на высокопроизводительном лабораторном оборудовании и расходных материалах, включая системы распыления, разработанные для точности и надежности. Независимо от того, покрываете ли вы проводящие материалы или нуждаетесь в экспертной консультации по выбору правильной технологии PVD для вашего проекта, наша команда готова помочь. Свяжитесь с нами сегодня, чтобы обсудить, как наши решения могут расширить возможности вашей лаборатории и продвинуть ваши исследования!

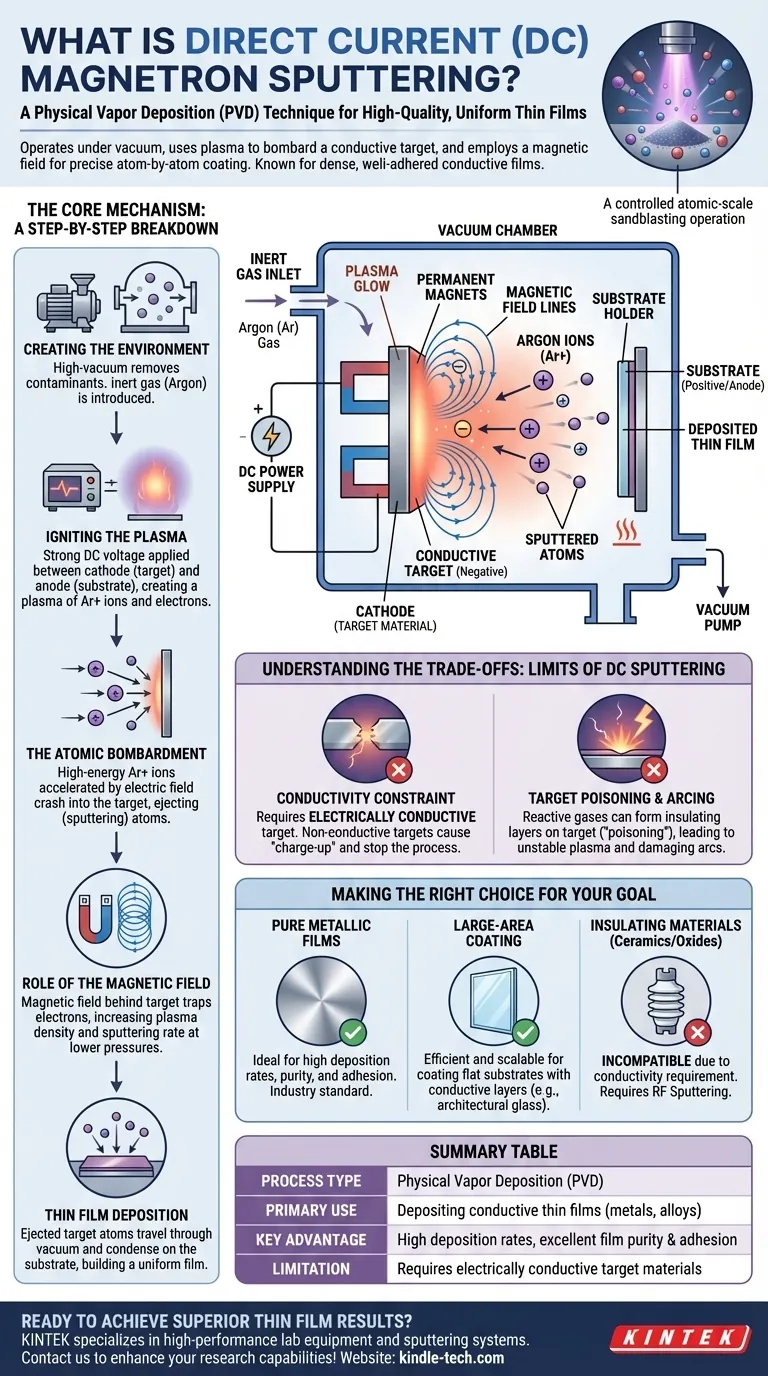

Визуальное руководство
