Что такое магнетронное распыление постоянного тока? Высокоскоростной метод осаждения тонких пленок

По сути, магнетронное распыление постоянного тока — это высоковакуумная техника для нанесения тонкой пленки материала на поверхность. Она использует мощную комбинацию электрического поля постоянного тока (DC) и магнитного поля для создания концентрированной газовой плазмы. Эта плазма бомбардирует исходный материал, известный как «мишень», выбивая атомы, которые затем перемещаются и осаждаются на подложке, образуя однородное, высококачественное покрытие.

Основная задача в любом процессе распыления — генерировать достаточно ионов для эффективного покрытия поверхности. Магнетронное распыление постоянного тока решает эту проблему, используя специально сконфигурированное магнитное поле для улавливания электронов вблизи мишени, создавая плотную, перенасыщенную плазму, которая значительно увеличивает скорость и эффективность осаждения.

Деконструкция процесса распыления

Чтобы понять, как работает магнетронное распыление постоянного тока, лучше всего разбить его на основные этапы. Каждый шаг играет критическую роль в конечном качестве тонкой пленки.

Вакуумная среда

Весь процесс должен происходить внутри высоковакуумной камеры. Удаление воздуха и других загрязняющих веществ необходимо для обеспечения чистоты конечной пленки и беспрепятственного перемещения распыленных атомов от мишени к подложке.

Зажигание плазмы

В камеру подается инертный газ низкого давления (чаще всего аргон). Затем подается высокое напряжение постоянного тока, создавая сильное электрическое поле между двумя электродами: катодом (материал мишени, который заряжен отрицательно) и анодом.

Это напряжение заряжает газ аргон, отрывая электроны от атомов аргона. Это создает смесь положительно заряженных ионов аргона и свободных электронов, образуя видимую плазму, часто называемую «тлеющим разрядом».

Стадия бомбардировки

Положительно заряженные ионы аргона мощно ускоряются электрическим полем и врезаются в отрицательно заряженную поверхность мишени. Это высокоэнергетическое столкновение оказывает физическое воздействие, подобное пескоструйной обработке, которое выбивает или «распыляет» отдельные атомы из материала мишени.

Осаждение пленки

Эти вновь освобожденные атомы из мишени перемещаются через вакуумную камеру. В конечном итоге они попадают на поверхность покрываемого объекта (подложки), где конденсируются и накапливаются слой за слоем, образуя тонкую твердую пленку.

Преимущество «магнетрона»: почему магниты являются ключевыми

Стандартное распыление работает, но оно может быть медленным и неэффективным. Добавление магнитного поля — части «магнетрона» — революционизирует процесс.

Улавливание электронов, интенсификация плазмы

Мощное магнитное поле размещается за мишенью. Это поле действует как магнитная ловушка, удерживая легкие, отрицательно заряженные электроны на циклической траектории очень близко к поверхности мишени.

Без этого магнитного поля электроны быстро улетели бы к аноду. Улавливая их, магнетрон значительно увеличивает вероятность того, что эти электроны столкнутся и ионизируют больше нейтральных атомов аргона.

Увеличение скорости осаждения

Эта усиленная ионизация создает гораздо более плотную, более интенсивную плазму, сконцентрированную непосредственно перед мишенью. При большем количестве ионов аргона, доступных для бомбардировки мишени, скорость распыления значительно возрастает, что приводит к гораздо более быстрому осаждению пленки.

Защита подложки

Магнитная ловушка также предотвращает бомбардировку подложки высокоэнергетическими электронами. Это снижает тепловую нагрузку и потенциальное повреждение, делая процесс пригодным для более чувствительных материалов, таких как пластмассы.

Понимание компромиссов и ограничений

Хотя магнетронное распыление постоянного тока является мощным, оно не является универсальным решением. Его основной механизм накладывает критическое ограничение.

Требование к проводящему материалу

Поскольку процесс основан на напряжении постоянного тока, сам материал мишени должен быть электропроводным. На мишени должен поддерживаться отрицательный заряд для притяжения положительных ионов аргона.

Если вы попытаетесь использовать изолирующую или керамическую мишень, положительный заряд от ионов аргона быстро накопится на ее поверхности. Это накопление, известное как «отравление мишени», эффективно нейтрализует отрицательное смещение и останавливает процесс распыления.

Контроль процесса

Достижение высококачественной, воспроизводимой пленки требует точного контроля над множеством переменных. Такие факторы, как уровень вакуума, давление газа, напряжение, а также сила и форма магнитного поля, взаимодействуют и должны тщательно управляться.

Правильный выбор для вашей цели

Исходя из своей механики, магнетронное распыление постоянного тока является оптимальным выбором для конкретных применений.

• Если ваша основная задача — высокоскоростное нанесение покрытий на проводящие материалы: магнетронное распыление постоянного тока является одним из наиболее эффективных и широко используемых промышленных методов для осаждения металлов, сплавов и прозрачных проводящих оксидов.
• Если ваша цель — плотная, высокочистая пленка с отличной адгезией: энергетическая природа распыляемых атомов создает исключительно высококачественные функциональные покрытия, которые хорошо связываются с подложкой.
• Если вам необходимо осадить непроводящий или керамический материал: вы должны использовать альтернативный метод, такой как ВЧ (радиочастотное) распыление, который специально разработан для работы с изолирующими мишенями.

Используя магнитное поле для перенасыщения плазмы, магнетронное распыление постоянного тока обеспечивает быстрый, надежный и высококачественный метод для передового осаждения тонких пленок.

Сводная таблица:

Аспект	Ключевая деталь
Тип процесса	Физическое осаждение из паровой фазы (PVD)
Ключевой механизм	Электрическое поле постоянного тока и магнитное поле улавливают электроны
Материалы мишени	Электропроводящие материалы (металлы, сплавы)
Основной газ	Аргон
Основное преимущество	Высокие скорости осаждения и плотные, высокочистые пленки
Ключевое ограничение	Не подходит для изолирующих/керамических материалов

Нужно высокопроизводительное решение для нанесения покрытий на ваши проводящие материалы?

KINTEK специализируется на передовом лабораторном оборудовании, включая системы распыления, для удовлетворения ваших точных потребностей в осаждении тонких пленок. Наш опыт гарантирует, что вы получите правильную технологию для высокоскоростных, высококачественных покрытий с отличной адгезией.

Свяжитесь с нашими экспертами сегодня через нашу форму, чтобы обсудить, как наши решения могут улучшить возможности вашей лаборатории и ускорить ваши исследования и разработки.

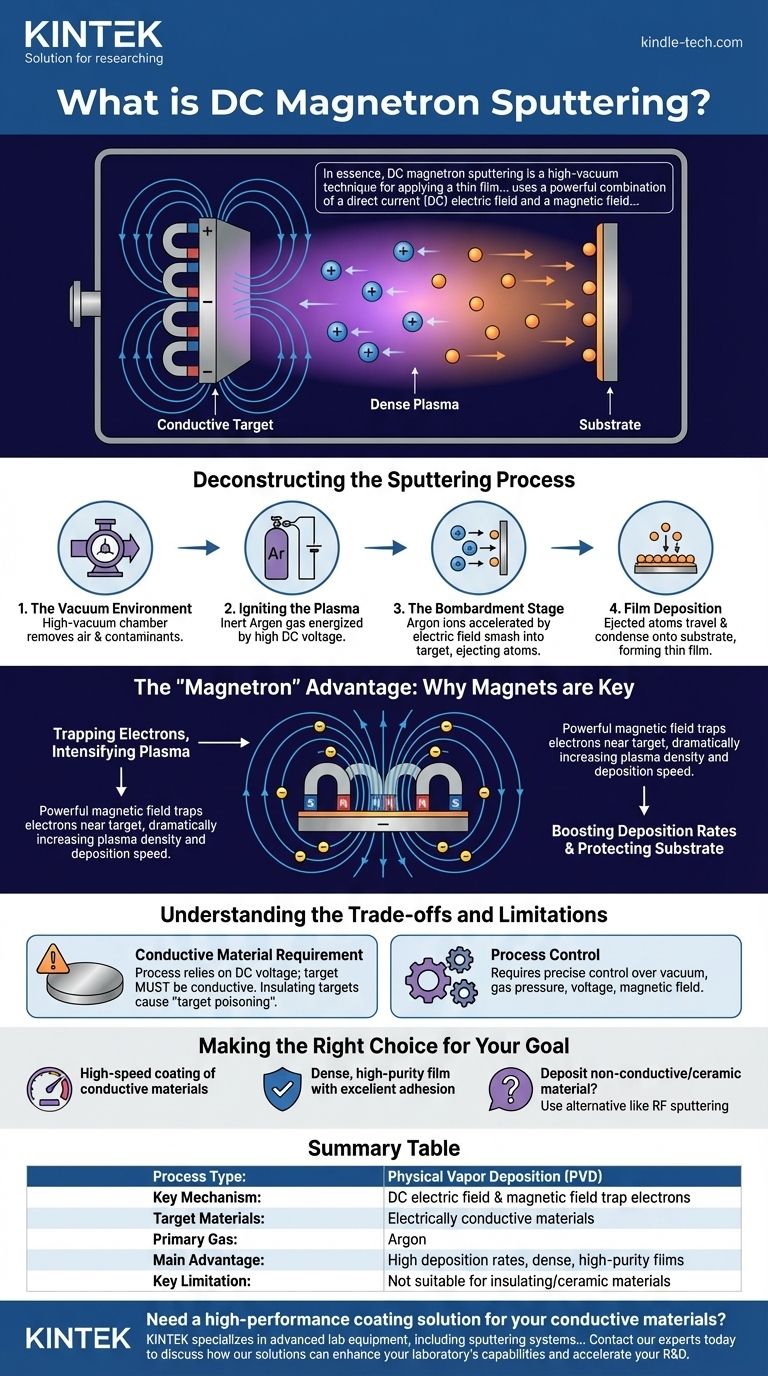

Визуальное руководство
