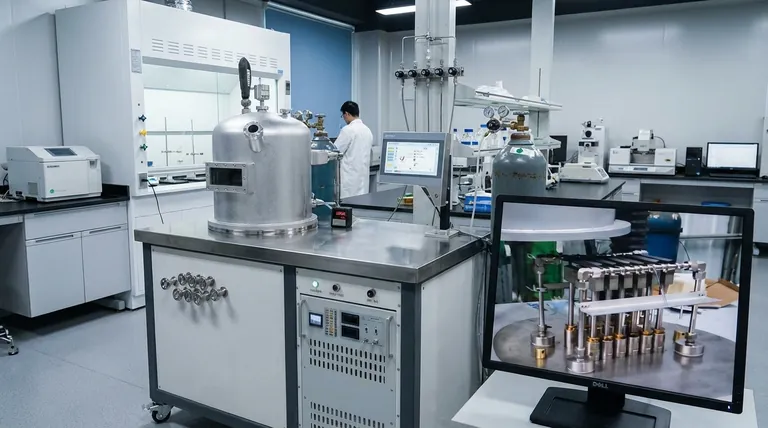

По своей сути, химическое осаждение из газовой фазы (CVD) — это сложный производственный процесс, используемый для выращивания высокочистой твердой тонкой пленки на поверхности, известной как подложка. Внутри реакционной камеры вводятся летучие прекурсоры в газообразном состоянии, которые затем разлагаются и реагируют на нагретой подложке или вблизи нее, образуя желаемый слой материала за слоем.
В отличие от простого нанесения готового покрытия, химическое осаждение из газовой фазы создает новый твердый слой непосредственно на поверхности посредством контролируемой химической реакции. Эта послойная сборка является тем, что делает его незаменимым для создания высокопроизводительных материалов, необходимых в современной электронике и инженерии.
Как работает процесс CVD
Процесс CVD, хотя и сложен, может быть разбит на последовательность скоординированных шагов, управляемых высокоспециализированным оборудованием.
Основные компоненты
Типичная система CVD состоит из нескольких критически важных частей, работающих согласованно:
- Система подачи газа: Точно смешивает и подает газы-прекурсоры в камеру.
- Реакционная камера: Герметичный корпус, где происходит осаждение.
- Источник энергии: Нагревает подложку до требуемой температуры реакции.
- Система загрузки подложки: Помещает заготовку или материал, подлежащий покрытию, внутрь камеры.
- Вакуумная система: Удаляет воздух и поддерживает контролируемую среду низкого давления.
- Выхлопная система: Безопасно удаляет летучие побочные продукты и непрореагировавшие газы после реакции.
Последовательность химических реакций
Само осаждение следует четкому термодинамическому и химическому пути.
Сначала газы-прекурсоры транспортируются в реакционную камеру. Подложка нагревается, обеспечивая тепловую энергию, необходимую для начала химической реакции.
Когда газы достигают горячей подложки, они реагируют или разлагаются, и на поверхности начинает осаждаться и расти твердая пленка. Газообразные побочные продукты этой реакции затем удаляются из камеры вакуумной и выхлопной системами.
Роль контролируемой среды
Вакуум нужен не только для удаления воздуха; он критически важен для обеспечения чистоты конечной пленки. Устраняя нежелательные атмосферные газы, система предотвращает загрязнение и позволяет желаемой химической реакции протекать чисто и эффективно.
Почему CVD так широко используется
CVD — это не просто одна техника, а фундаментальная платформа для изготовления материалов с исключительными свойствами, что делает ее незаменимой во многих высокотехнологичных отраслях.
Создание основы электроники
CVD является краеугольным камнем полупроводниковой промышленности. Он используется для осаждения сверхчистых кристаллических тонких пленок кремния, нитрида кремния и различных металлов, которые образуют транзисторы и межсоединения в каждом микрочипе.
Повышение долговечности и производительности
В машиностроении CVD используется для нанесения чрезвычайно твердых керамических покрытий, таких как нитрид титана, на режущие инструменты и детали машин. Эта тонкая пленка значительно снижает износ и предотвращает коррозию, продлевая срок службы инструмента.
Изготовление материалов нового поколения
Универсальность CVD позволяет создавать передовые материалы, которые трудно получить другими способами. Это включает выращивание углеродных нанотрубок, осаждение фотоэлектрических материалов для тонкопленочных солнечных элементов и создание нанопроводов GaN для передовых светодиодов и датчиков.
Понимание компромиссов и вариаций
Хотя CVD является мощным инструментом, это не универсальное решение. Понимание его ограничений и распространенных вариаций является ключом к его правильному применению.
CVD против других методов осаждения
Химическое осаждение — это широкая категория. В отличие от гальванического покрытия, которое использует электрохимический процесс в жидкой ванне, или химического осаждения из раствора (CSD), которое начинается с жидкого прекурсора, использование газообразных прекурсоров в CVD дает ему уникальный контроль над чистотой и структурой пленки.
Требование высокой температуры
Основным компромиссом классического термического CVD является необходимость очень высоких температур для протекания химической реакции. Это делает его непригодным для осаждения пленок на термочувствительные подложки, такие как пластмассы или некоторые предварительно изготовленные электронные компоненты, которые могут быть повреждены теплом.
Ключевая вариация: плазменно-усиленное CVD (PECVD)
Для преодоления ограничения по температуре было разработано плазменно-усиленное CVD (PECVD). В этом методе электрическое поле создает плазму (энергичный газ) внутри камеры.
Эта плазма обеспечивает энергию для протекания реакции, а не полагается исключительно на тепло. В результате PECVD может успешно осаждать высококачественные пленки при гораздо более низких температурах, расширяя его использование для более широкого спектра материалов.
Правильный выбор для вашей цели
Выбор правильного метода осаждения полностью зависит от свойств материала, которые вы хотите получить, и ограничений вашей подложки.
- Если ваша основная цель — создание высокочистых кристаллических пленок для полупроводников: Классическое высокотемпературное CVD часто является стандартом для достижения требуемого качества и однородности.
- Если вы работаете с термочувствительными материалами, такими как полимеры: Плазменно-усиленное CVD (PECVD) является лучшим выбором, чтобы избежать повреждения подложки при формировании качественной пленки.
- Если вам нужно простое, недорогое покрытие, и точность на атомном уровне не критична: Более простые альтернативы, такие как химическое осаждение из раствора (CSD) или гальваническое покрытие, могут быть более практичными.
Понимание этих фундаментальных принципов позволяет выбрать точную технологию изготовления материалов для любой сложной инженерной задачи.
Сводная таблица:
| Аспект | Ключевая информация |
|---|---|
| Тип процесса | Газофазная химическая реакция |
| Основное применение | Осаждение тонких пленок высокой чистоты |
| Ключевые отрасли | Полупроводники, режущие инструменты, солнечные элементы, светодиоды |
| Диапазон температур | Высокотемпературное (CVD) до низкотемпературного (PECVD) |
| Ключевое преимущество | Контроль на атомном уровне и высокая чистота |
| Основное ограничение | Высокие температуры могут повредить чувствительные подложки |
