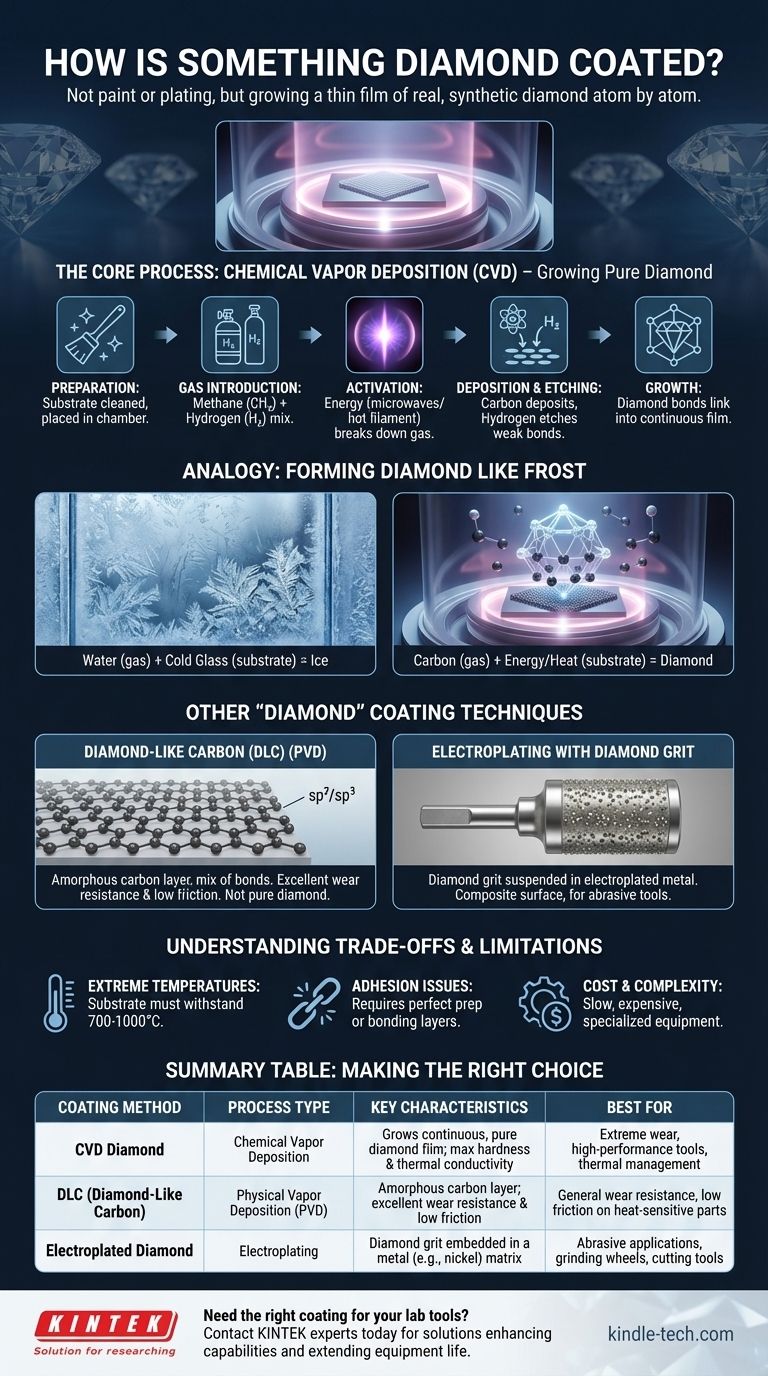

Как Что-Либо Покрывается Алмазным Слоем? Руководство По Методам Роста Cvd В Сравнении С Методами Гальванического Покрытия

Коротко говоря, алмазное покрытие не является процессом окрашивания или гальванического покрытия в традиционном смысле. Это высокотемпературная, вакуумная процедура, при которой тонкая пленка настоящего синтетического алмаза буквально выращивается, атом за атомом, на поверхности подложки из углеродсодержащего газа.

Критическое различие, которое необходимо понять, заключается в том, что подлинное алмазное покрытие включает в себя выращивание слоя чистого алмаза с помощью такого процесса, как химическое осаждение из газовой фазы (CVD). Это принципиально отличается от более дешевых методов, которые либо наносят слой «алмазоподобного углерода» (DLC), либо внедряют алмазную крошку в металлическое связующее.

Как что-либо покрывается алмазным слоем? Руководство по методам роста CVD в сравнении с методами гальванического покрытия

Основной процесс: Химическое осаждение из газовой фазы (CVD)

Подавляющее большинство высокоэффективных, непрерывных алмазных пленок создаются с использованием химического осаждения из газовой фазы (CVD). Думайте об этом не как о нанесении покрытия, а как о создании идеальных условий для образования и сцепления алмазных кристаллов на поверхности.

Как работает CVD: от газа к алмазу

Процесс происходит внутри герметичной вакуумной камеры.

Подготовка: Объект, подлежащий покрытию (подложка), тщательно очищается и помещается в камеру.
Введение газа: Вводится точная смесь газов. Обычно это газ-источник углерода (например, метан, CH₄), разбавленный большим количеством водорода (H₂).
Активация: К газу прикладывается значительное количество энергии. Эта энергия, обычно от микроволн или горячей нити, расщепляет молекулы газа на высокореактивные атомы и радикалы.
Осаждение: Эти реактивные атомы углерода осаждаются на более горячую подложку. Атомы водорода играют решающую роль, избирательно вытравливая любые атомы углерода, которые образуют более слабые графитовые связи (sp²), оставляя только атомы углерода, которые образуют сверхпрочные алмазные связи (sp³).
Рост: В течение нескольких часов эти алмазные связи соединяются, образуя непрерывную поликристаллическую алмазную пленку, которая структурно идентична природному алмазу.

Аналогия: Образование алмаза, подобно инею

Представьте, как иней образуется на холодном оконном стекле в сырой день. Молекулы воды из воздуха («газ») оседают на холодном стекле («подложка») и при правильных условиях располагаются в структурированные кристаллы льда.

CVD — это значительно усовершенствованная версия этого процесса. Он использует углеродсодержащий газ и точно контролируемую энергию, чтобы атомы располагались не в лед, а в самую прочную известную кристаллическую структуру: алмаз.

Другие методы «алмазного» покрытия

Термин «алмазное покрытие» используется широко и может относиться к другим процессам, которые сильно отличаются от CVD. Важно знать разницу.

Алмазоподобный углерод (DLC)

Часто наносимый с использованием физического осаждения из газовой фазы (PVD), DLC не является чистым алмазом. Это аморфный слой углерода со смесью как алмазных (sp³), так и графитовых (sp²) связей.

DLC-покрытия чрезвычайно тверды, скользки и износостойки, но они не обладают высшей твердостью или теплопроводностью настоящей алмазной пленки CVD. Однако они более универсальны и могут наноситься при более низких температурах.

Гальваническое покрытие с алмазной крошкой

Это более механический процесс. Мелкие частицы алмазной пыли (крошки) взвешиваются в жидкой гальванической ванне, обычно содержащей никель.

По мере того как никелевый металл электролитически осаждается на подложку, он захватывает и связывает частицы алмаза с поверхностью. Это не создает сплошной пленки, а скорее композитную поверхность из алмазной крошки, удерживаемой в металлической матрице. Этот метод распространен для абразивных инструментов, таких как шлифовальные круги и отрезные диски.

Понимание компромиссов и ограничений

Выбор использования алмазного покрытия требует понимания его значительных практических ограничений.

Пределы подложки и температуры

Истинный рост алмаза методом CVD требует чрезвычайно высоких температур, часто от 700 до 1000°C (1300-1830°F). Это означает, что материал подложки должен выдерживать это тепло без плавления, деформации или потери своих структурных свойств. Это исключает многие стали, алюминиевые сплавы и все пластмассы.

Адгезия — самое слабое звено

Связь между алмазной пленкой и подложкой является частой причиной отказа. Без идеальной подготовки поверхности и, часто, использования промежуточных связующих слоев, алмазное покрытие может скалываться или отслаиваться под механическим напряжением или термическим шоком.

Стоимость и сложность

CVD — это медленный, дорогостоящий и высокотехнологичный процесс, требующий специализированного вакуумного оборудования и экспертного надзора. Именно поэтому инструменты с настоящим алмазным покрытием являются продуктом премиум-класса, предназначенным для применений, где преимущества производительности оправдывают затраты.

Правильный выбор для вашего применения

Правильное «алмазное» покрытие полностью зависит от вашей цели по производительности и бюджета.

Если ваша основная цель — максимальная твердость, срок службы инструмента в экстремальных условиях или терморегулирование: Вам нужна настоящая поликристаллическая алмазная пленка, которая наносится методом химического осаждения из газовой фазы (CVD).
Если ваша основная цель — низкое трение и широкая износостойкость, особенно для чувствительных к нагреву деталей: Покрытие из алмазоподобного углерода (DLC) является более универсальным и экономически эффективным выбором.
Если ваша основная цель — агрессивное удаление материала или шлифование: Гальваническое покрытие с внедренной алмазной крошкой является стандартным и наиболее экономичным решением.

Понимание разницы между выращиванием пленки, нанесением слоя и внедрением крошки является ключом к выбору покрытия, которое действительно обеспечит требуемую производительность.

Сводная таблица:

Метод покрытия	Тип процесса	Основные характеристики	Лучше всего подходит для
Алмаз CVD	Химическое осаждение из газовой фазы	Выращивает непрерывную, чистую алмазную пленку; максимальная твердость и теплопроводность	Экстремальный износ, высокопроизводительные инструменты, терморегулирование
DLC (Алмазоподобный углерод)	Физическое осаждение из газовой фазы (PVD)	Аморфный углеродный слой; отличная износостойкость и низкое трение	Общая износостойкость, низкое трение на чувствительных к нагреву деталях
Гальванический алмаз	Гальваническое покрытие	Алмазная крошка, внедренная в металлическую (например, никелевую) матрицу	Абразивные применения, шлифовальные круги, режущие инструменты
