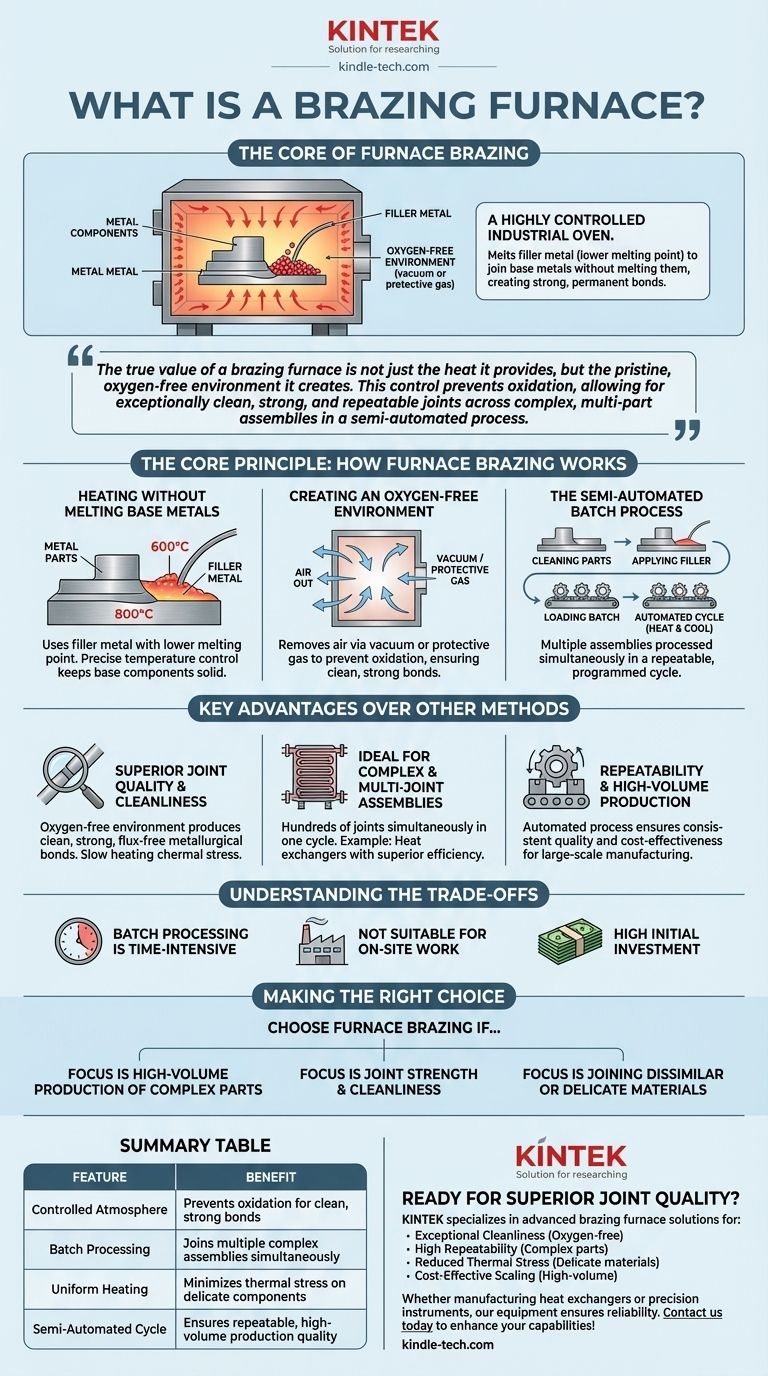

Что такое печь для пайки? Точное соединение для сложных металлических узлов

По своей сути, паяльная печь — это высококонтролируемая промышленная печь, предназначенная для соединения металлических компонентов. Она работает путем нагрева узла таким образом, что специальный припой, имеющий более низкую температуру плавления, чем основные металлы, плавится и заполняет соединения. По мере охлаждения узла этот припой затвердевает, создавая прочное, постоянное металлургическое соединение без плавления самих компонентов.

Истинная ценность паяльной печи заключается не только в тепле, которое она обеспечивает, но и в безупречной, бескислородной среде, которую она создает. Этот контроль предотвращает окисление, что позволяет получать исключительно чистые, прочные и воспроизводимые соединения в сложных многокомпонентных узлах в полуавтоматическом процессе.

Основной принцип: как работает печная пайка

Печная пайка — это больше, чем просто нагрев; это точный, многоступенчатый процесс, разработанный для надежности и качества. Понимание его механики объясняет, почему он выбирается для критически важных применений.

Нагрев без плавления основных металлов

Основополагающим принципом пайки является использование припоя с более низкой температурой плавления, чем у соединяемых деталей.

Печь программируется на определенную температуру, которая достаточно высока для плавления припоя, но достаточно низка, чтобы основные компоненты оставались твердыми. Это предотвращает деформацию и повреждение исходных материалов.

Создание бескислородной среды

Успешная пайка требует идеально чистых металлических поверхностей. Печь достигает этого, удаляя воздух из своей камеры перед нагревом.

Обычно это делается путем создания вакуума или продувки камеры защитным газом. Это предотвращает окисление, химическую реакцию, которая в противном случае загрязнила бы соединение и препятствовала бы правильному сцеплению припоя.

Полуавтоматический пакетный процесс

Печная пайка — это пакетный процесс, то есть несколько узлов обрабатываются одновременно в повторяющемся цикле.

Типичный рабочий процесс включает очистку деталей, нанесение припоя (часто в виде пасты или предварительно сформированной проволоки), загрузку узлов в печь и запуск автоматического цикла нагрева и охлаждения.

Ключевые преимущества перед другими методами соединения

Инженеры выбирают печную пайку, когда другие методы, такие как сварка или ручная пайка горелкой, не могут удовлетворить требования к сложности, качеству или масштабу.

Превосходное качество и чистота соединений

Поскольку весь процесс происходит в вакууме или защитной атмосфере, получаемые соединения свободны от оксидов и остатков флюса. Это создает исключительно чистые и прочные металлургические связи.

Медленный, равномерный нагрев и охлаждение также минимизирует термические напряжения в компонентах, что критически важно для деликатных или прецизионных узлов.

Идеально подходит для сложных и многошовных узлов

Печь может создавать сотни соединений на одном сложном узле за один цикл. Это невозможно при ручных, пошаговых методах.

Теплообменники являются ярким примером. Печь одновременно соединяет все трубки и ребра, что приводит к созданию компактного, однородного блока с превосходной тепловой эффективностью и более длительным сроком службы.

Повторяемость и крупносерийное производство

После программирования цикла печи его можно повторять тысячи раз с минимальными отклонениями. Это делает печную пайку очень экономически эффективной для крупносерийного производства, гарантируя, что каждая деталь соответствует одному и тому же стандарту качества.

Понимание компромиссов

Хотя печная пайка является мощным методом, она не является универсальным решением. Ее природа как крупномасштабного пакетного процесса имеет свои специфические ограничения.

Пакетная обработка занимает много времени

Нагрев всей камеры печи и большой партии деталей до температуры пайки — а затем их охлаждение — занимает значительное количество времени. Процесс не предназначен для скорости или разовых работ.

Не подходит для работы на месте

Паяльная печь — это большое стационарное заводское оборудование. Процесс не может быть использован для монтажа или ремонта на месте, где необходимы ручные методы, такие как сварка или пайка горелкой.

Высокие первоначальные инвестиции

Само оборудование — вакуумная печь, системы управления и сопутствующая инфраструктура — представляют собой значительные капитальные вложения. Процесс экономически эффективен только тогда, когда объем производства оправдывает первоначальные затраты.

Правильный выбор для вашего применения

Выбор печной пайки полностью зависит от целей вашего проекта в отношении качества, сложности и масштаба.

• Если ваша основная цель — крупносерийное производство сложных деталей: Печная пайка — лучший выбор благодаря ее способности создавать несколько чистых соединений одновременно с высокой повторяемостью.
• Если ваша основная цель — прочность и чистота соединений: Контролируемая, бескислородная среда паяльной печи предотвращает окисление и создает металлургические связи, которые часто прочнее и надежнее, чем те, что получены другими методами.
• Если ваша основная цель — соединение разнородных или деликатных материалов: Равномерный, щадящий нагрев при печной пайке снижает термические напряжения, что делает ее идеальной для критически важных по размерам компонентов или соединения металлов с различными свойствами.

В конечном итоге, печная пайка позволяет инженерам проектировать и производить прочные, сложные и высоконадежные компоненты в больших масштабах.

Сводная таблица:

Характеристика	Преимущество
Контролируемая атмосфера	Предотвращает окисление для чистых, прочных соединений
Пакетная обработка	Одновременное соединение нескольких сложных узлов
Равномерный нагрев	Минимизирует термические напряжения в деликатных компонентах
Полуавтоматический цикл	Обеспечивает повторяемое качество крупносерийного производства
