Лучше ли термическое напыление магнетронного напыления? Выберите правильный метод нанесения тонких пленок

Короткий ответ: ни один из них не является универсально «лучшим». Идеальный выбор между термическим напылением и магнетронным напылением полностью зависит от ваших конкретных целей в отношении качества пленки, скорости нанесения, типа материала и бюджета. Напыление, как правило, дает более высокое качество и лучшее сцепление пленок с большей универсальностью материалов, в то время как термическое напыление проще, быстрее и экономичнее для многих применений.

Решение представляет собой фундаментальный компромисс между качеством пленки и эффективностью процесса. Магнетронное напыление обеспечивает превосходный контроль и целостность пленки ценой скорости и сложности. Термическое напыление обеспечивает непревзойденную скорость и простоту, что делает его идеальным для применений, где абсолютное совершенство пленки не является основным движущим фактором.

Фундаментальное различие: как осаждаются атомы

Понимание того, как работает каждый метод, является ключом к выбору правильного. Эти два процесса перемещают материал из источника на подложку принципиально разными способами.

Термическое напыление: испарение материала в пар

Термическое напыление — интуитивно понятный процесс. В высоком вакууме исходный материал (например, алюминий) нагревается до тех пор, пока он не начнет кипеть и испаряться, образуя облако пара. Этот пар движется по прямой линии, пока не сконденсируется на более холодной подложке, образуя тонкую пленку.

Представьте себе это как пар из кипящего чайника, конденсирующийся на холодном оконном стекле. Это относительно простой, высокоскоростной процесс, управляемый температурой.

Магнетронное напыление: игра в бильярд на основе плазмы

Напыление — более сложный, энергетический процесс. Он начинается с создания плазмы (ионизированного газа, обычно аргона) внутри вакуумной камеры. Затем сильное электрическое и магнитное поле ускоряет эти ионы газа, направляя их на исходный материал, известный как «мишень».

Этот высокоэнергетический удар похож на субатомную игру в бильярд. Ионы действуют как биток, выбивая атомы из материала мишени. Эти выброшенные («распыленные») атомы затем перемещаются и осаждаются на подложке.

Сравнение ключевых показателей производительности

Приоритеты вашего приложения определят, какой из этих показателей наиболее важен.

Качество пленки и адгезия

Напыление здесь — явный победитель. Распыленные атомы обладают значительно более высокой кинетической энергией (в 10–100 раз больше), чем испаренные атомы. Эта энергия помогает им образовывать более плотную, более однородную пленку с гораздо лучшей адгезией к подложке.

Скорость нанесения и быстрота

Термическое напыление, как правило, намного быстрее. Оно создает то, что в литературе называют «мощным потоком пара», что позволяет достигать очень высоких скоростей нанесения и короткого времени цикла. Это делает его отличным для покрытия больших площадей или быстрого создания более толстых пленок.

Напыление, напротив, выбрасывает атомы по одному, что приводит к более медленной и контролируемой скорости нанесения.

Универсальность материалов

Напыление предлагает более широкие возможности по материалам. Поскольку это физический процесс передачи импульса, напыление может наносить практически любой материал, включая металлы с высокой температурой плавления (например, вольфрам), сплавы и даже соединения.

Термическое напыление ограничено материалами, которые можно испарить без разложения. Оно плохо справляется с материалами с очень высокой температурой и может привести к тому, что элементы в сплаве будут испаряться с разной скоростью, изменяя состав пленки.

Покрытие уступов и однородность

Это тонкое сравнение. Поскольку напыление является более рассеянным процессом, оно обычно обеспечивает лучшее покрытие уступов, что означает, что оно может более конформно покрывать боковые стороны микроскопических структур.

Испарение — это процесс «прямой видимости», который может создавать тени за структурами. Однако при правильном использовании инструментов, таких как планетарное вращение, оно может достичь превосходной однородности толщины пленки на больших плоских подложках.

Понимание компромиссов: стоимость против контроля

Решение часто сводится к балансу между вашим бюджетом и требуемым уровнем точности.

Стоимость и простота системы

Системы термического напыления значительно проще и дешевле. Аппаратное обеспечение более простое, требует меньше энергии и, как правило, проще в эксплуатации и обслуживании. Это делает его доступной отправной точкой для нанесения тонких пленок.

Контроль процесса и повторяемость

Напыление обеспечивает непревзойденный контроль. Регулируя такие параметры, как давление газа, мощность и материал мишени, вы можете точно настроить свойства пленки, такие как внутреннее напряжение, плотность и состав. Такой уровень контроля обеспечивает высокую повторяемость результатов для требовательных применений, таких как производство полупроводников или прецизионная оптика.

Цвет и декоративные покрытия

Способность напыления наносить соединения и сплавы обеспечивает гораздо более широкую цветовую палитру. Например, реактивное напыление с азотом и титаном создает нитрид титана (TiN) — твердое, золотистое покрытие. Термическое напыление обычно ограничивается присущим цветом исходного материала.

Выбор правильного решения для вашей цели

Используйте эти рекомендации, чтобы определить лучший метод для вашего проекта.

• Если ваш главный приоритет — максимальное качество пленки, адгезия и плотность: Выбирайте магнетронное напыление. Это стандарт для требовательных оптических, электронных применений и применений, требующих износостойкости.
• Если ваш главный приоритет — высокоскоростное нанесение или простые металлические слои: Выбирайте термическое напыление. Оно идеально подходит для быстрой металлизации, декоративных покрытий и применений, где критичны стоимость и пропускная способность.
• Если ваш главный приоритет — нанесение сложных сплавов или тугоплавких металлов: Выбирайте магнетронное напыление. Его механизм физического выброса может работать практически с любым материалом без изменения его состава.
• Если ваш главный приоритет — самая низкая стоимость и максимальная простота: Выбирайте термическое напыление. Это самый экономичный и простой метод для многих базовых применений тонких пленок.

В конечном счете, лучший метод нанесения — это тот, который надежно и экономически эффективно удовлетворяет техническим требованиям вашей конкретной цели.

Сводная таблица:

Характеристика	Термическое напыление	Магнетронное напыление
Качество пленки и адгезия	Хорошее	Отличное (Более плотное, превосходная адгезия)
Скорость нанесения	Высокая (Быстрое)	Медленнее (Контролируемое)
Универсальность материалов	Ограниченная (Материалы с более низкой температурой)	Высокая (Сплавы, тугоплавкие металлы)
Сложность процесса и стоимость	Ниже (Проще, экономичнее)	Выше (Сложнее, больше контроля)
Идеально подходит для	Высокоскоростная металлизация, Декоративные покрытия, Применения с учетом стоимости	Высококачественные оптические/электронные пленки, Покрытия из сплавов, Требовательные НИОКР

Все еще не уверены, какой метод нанесения подходит для вашего проекта?

Позвольте экспертам KINTEK помочь вам найти оптимальное решение. Мы специализируемся на предоставлении правильного лабораторного оборудования — от надежных термических испарителей до высокоточных систем магнетронного напыления — для удовлетворения ваших конкретных требований к качеству пленки, пропускной способности и бюджету.

Свяжитесь с нашей командой сегодня для получения индивидуальной консультации и узнайте, как мы можем расширить возможности вашей лаборатории.

Получить экспертную консультацию и бесплатное предложение

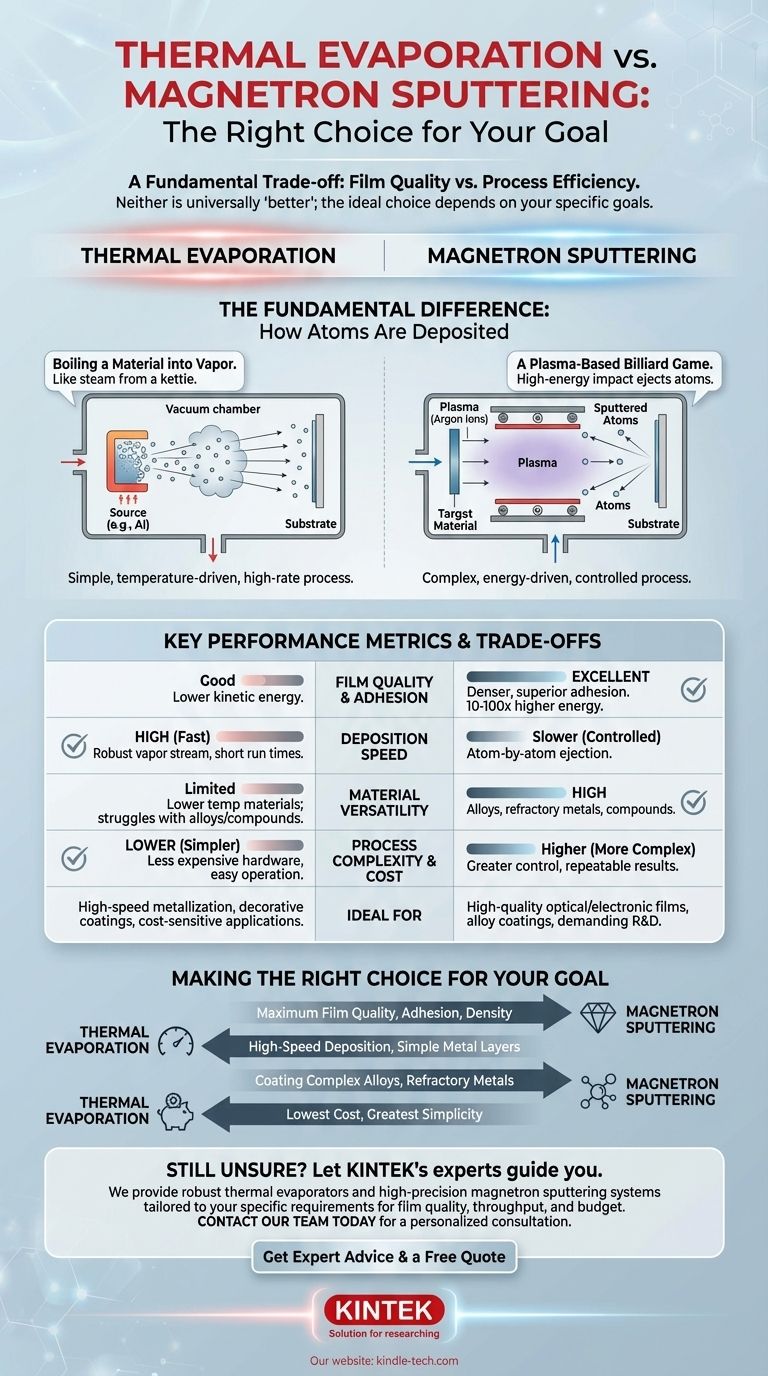

Визуальное руководство
